TAMS Elektronik 53-04095-01-C BSA LC-NG-09 Blinkelektronik Bahnhof 1 St. kaufen

Grüne elektronische Leiterplatte mit mehreren grünen Anschlussklemmen, einer schwarzen Kondensator-Komponente und einer blauen Potentiometer-Einstellung.

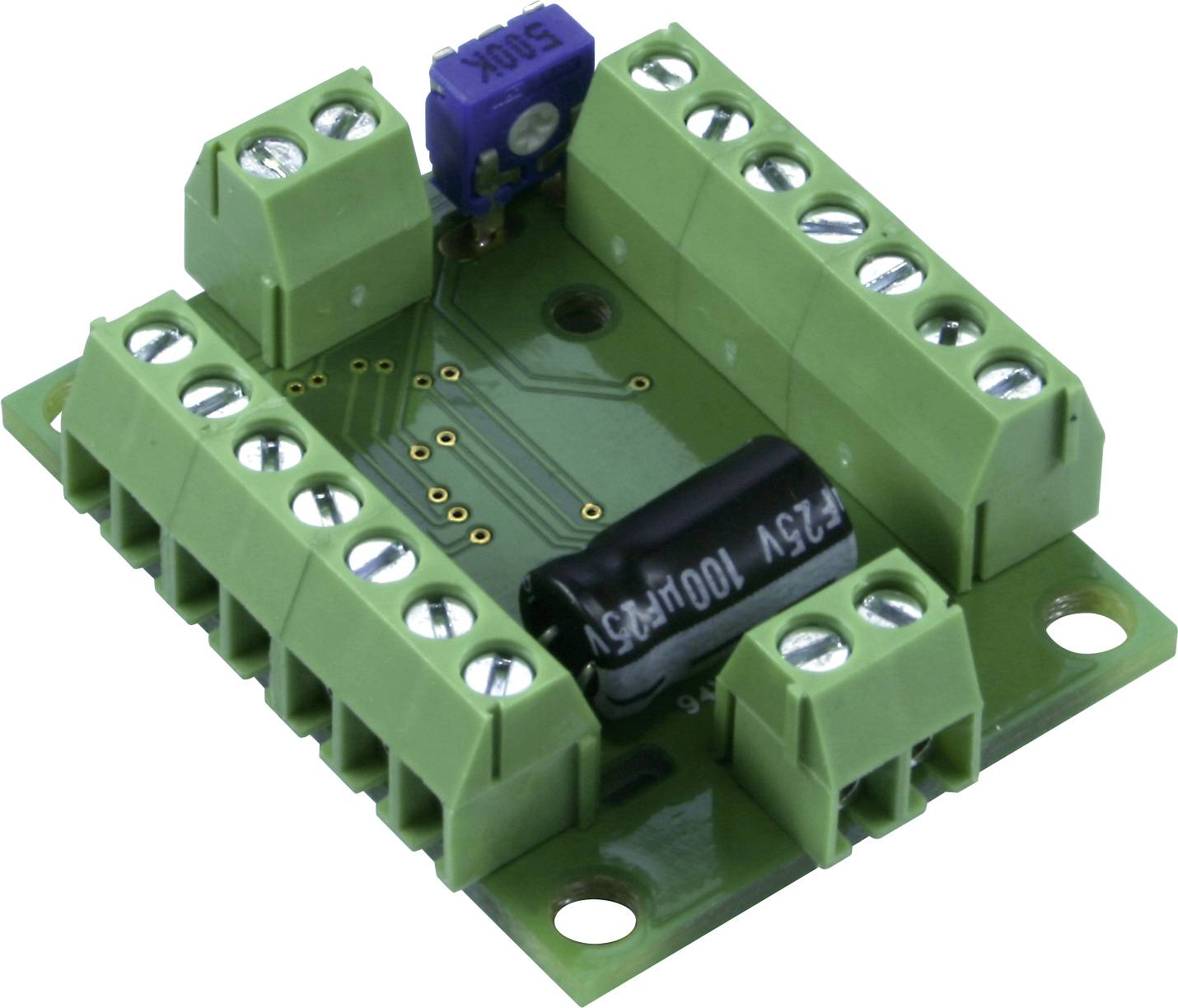

Elektronikmodul mit mehreren grünen Klemmen und einem zylindrischen schwarzen Bauteil in der Mitte auf einer Leiterplatte.

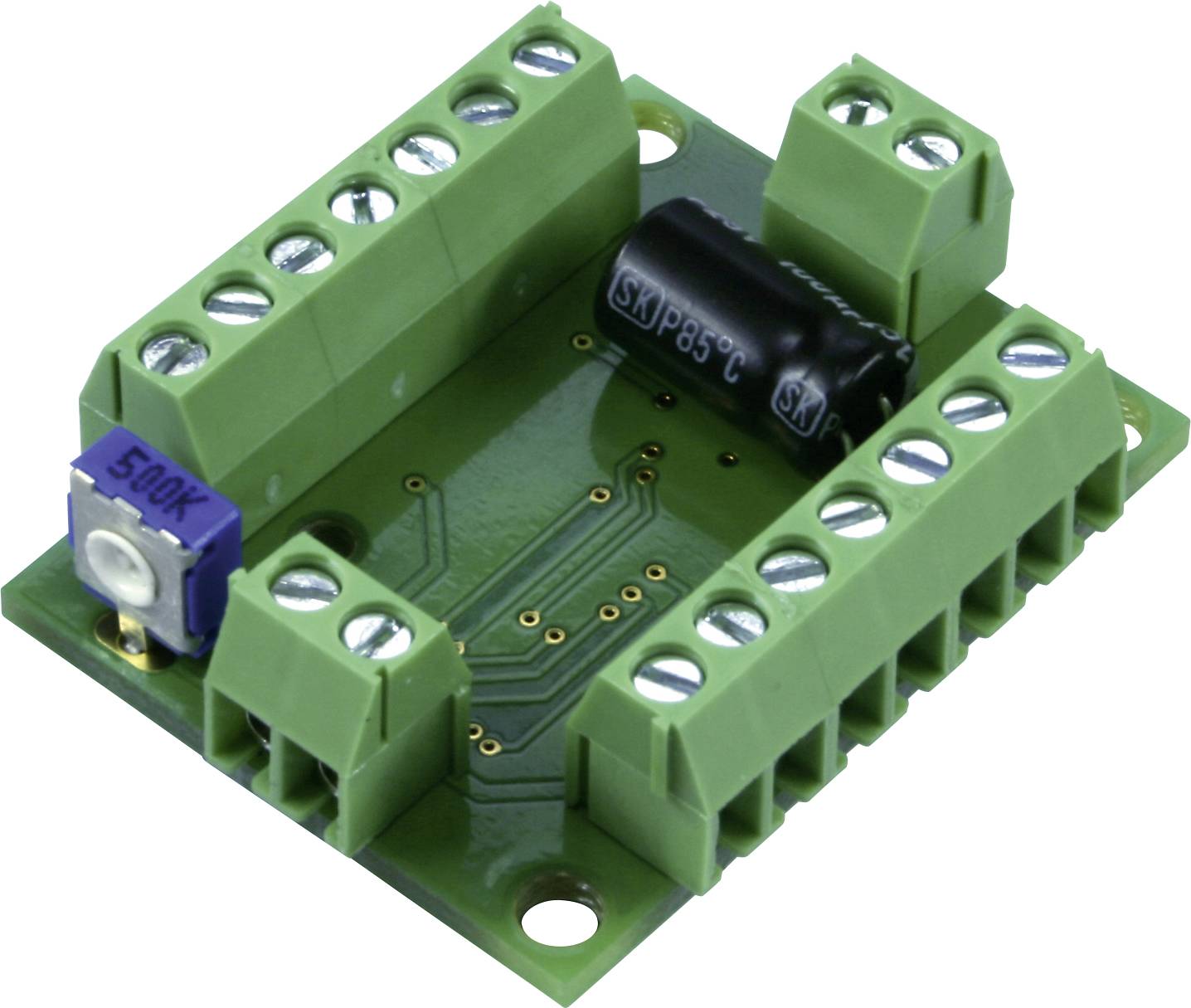

'Grüne elektronische Schaltplatine mit mehreren Anschlüssen und einem schwarzen zylindrischen Bauteil, möglicherweise ein Kondensator.'

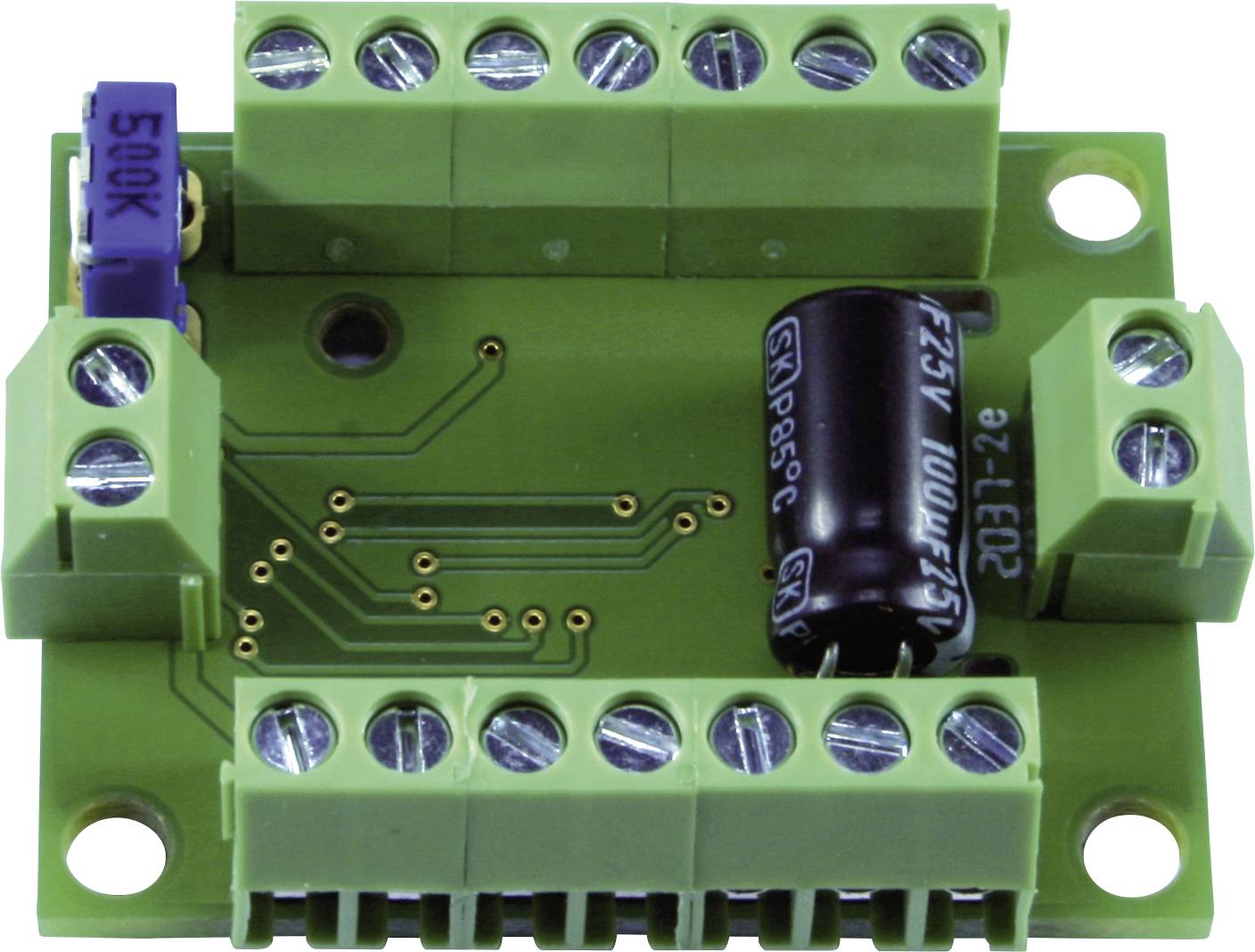

Elektronische Platine mit mehreren grünen Anschlussklemmen, einer Kapazitätseinheit und einem blauen Potentiometer.

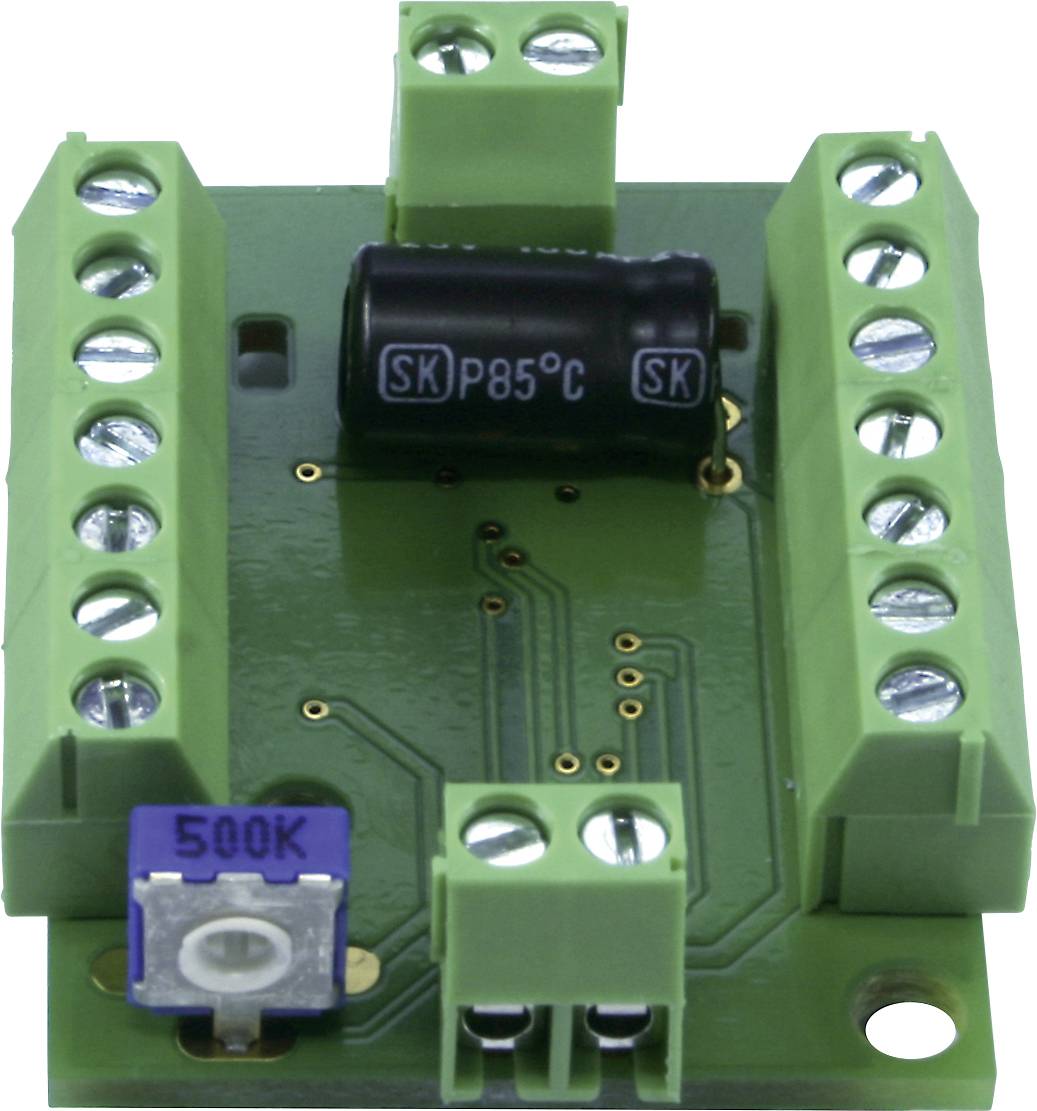

Eine grüne elektronische Platine mit mehreren Schraubklemmen und einem schwarzen Kondensator, verwendet für elektrische Verbindungen.

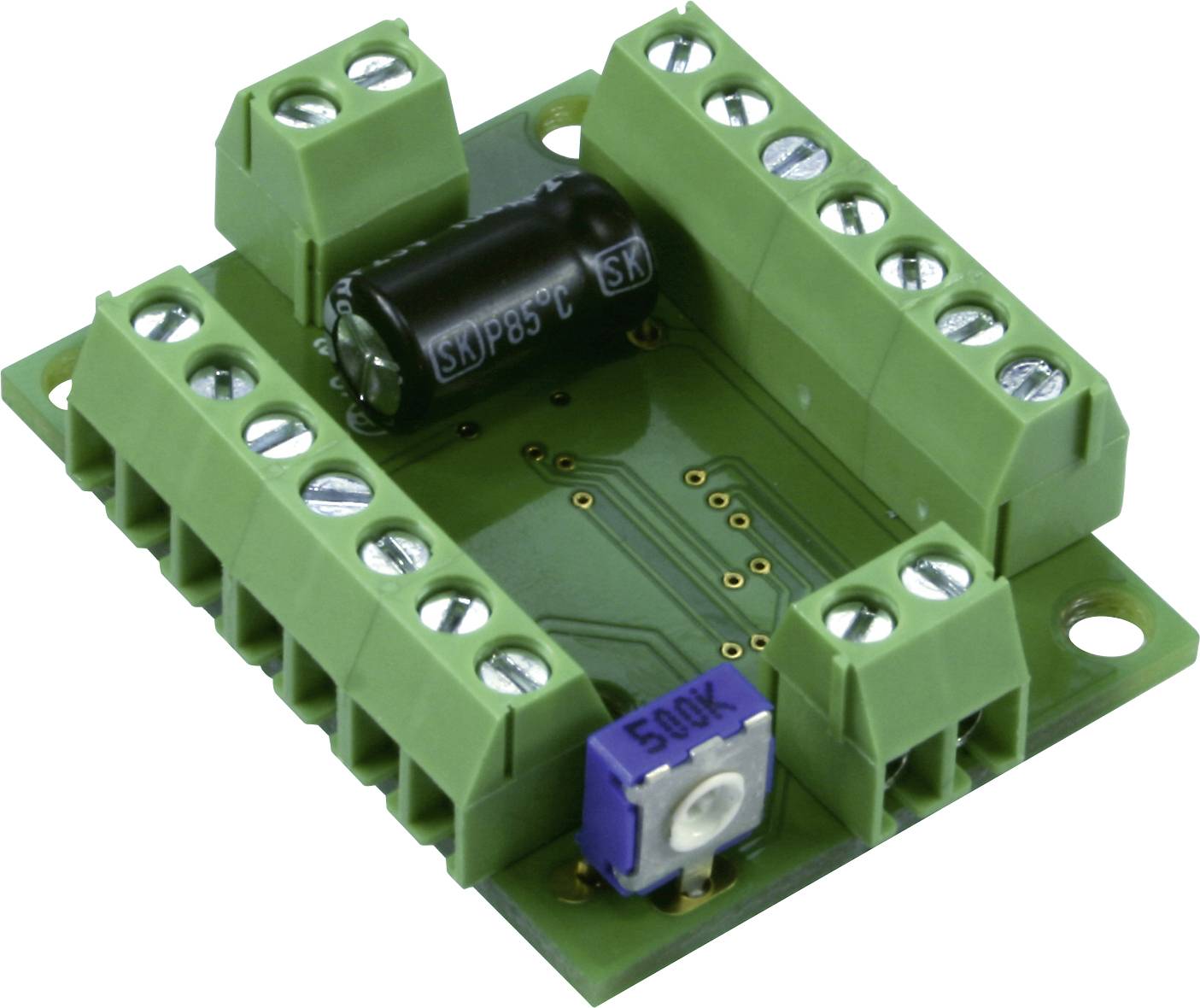

'Grüne elektronische Platine mit mehreren Schraubklemmen, einem Kondensator und einem blauen Potentiometer. Komponenten auf Platine montiert.'

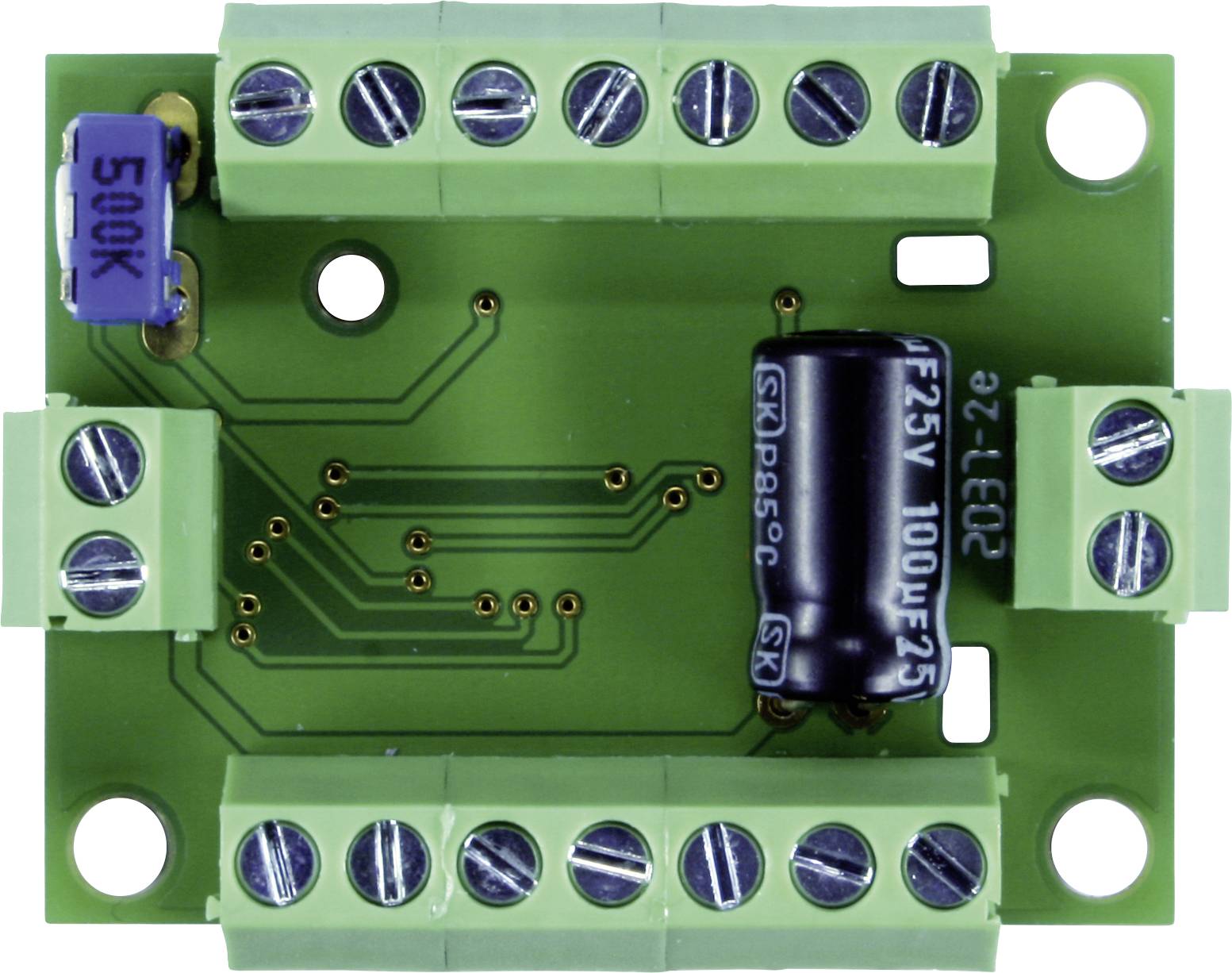

Grüne elektronische Platine mit mehreren Schraubklemmen und einem schwarzen zylindrischen elektrischen Kondensator.

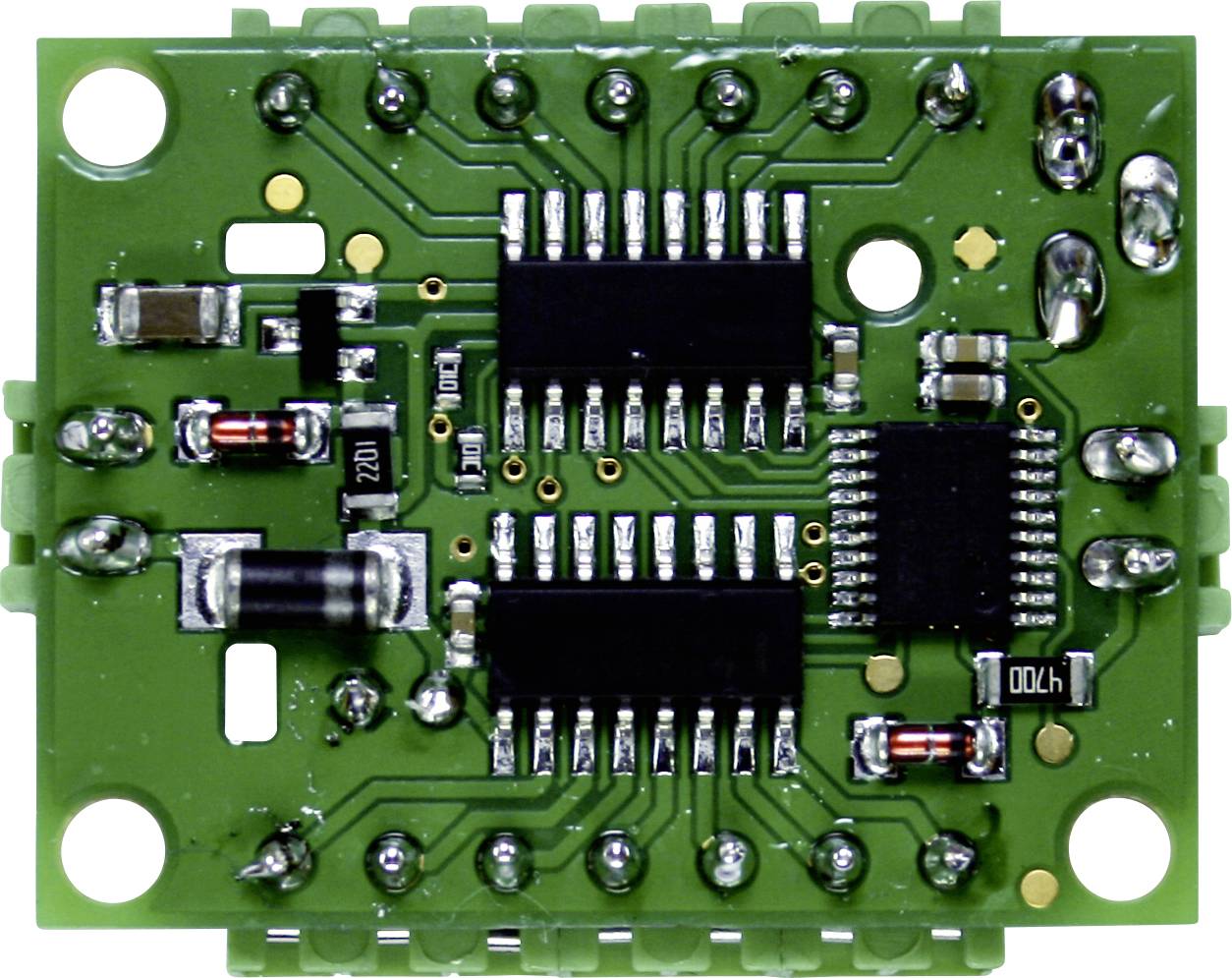

Grüne elektronische Schaltung mit mehreren Mikrochips und Widerständen, typisches Layout einer digitalen Leiterplatte.

1/8

Sofort-Lieferung Di., 8. Sept.

8 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (15,12 € / Stück)

15,12 €

zzgl. MwSt.

Nur noch 8 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Baugröße: Universell

Produkt-Art: Blinkelektronik

Funktionen: Bahnhof

Modellausführung: Bausatz

Altersklasse: ab 15 Jahre

Ausführung: Bausatz

Herst.-Teilenr.: 53-04095-01-C

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2373297 TAMS Elektronik 53-04095-01-C BSA LC-NG-09 Blinkelektronik Bahnhof 1 St.

Garantiebedingungen

Garantiebedingungen 2373297 TAMS Elektronik 53-04095-01-C BSA LC-NG-09 Blinkelektronik Bahnhof 1 St.

Beschreibung

Für die Ansteuerung von "Leuchtstofflampen" einschließlich einer defekten Lampe (z. B. für die Bahnsteigüberdachung), Anschlussmöglichkeit für Warnblinker (z. B. für Gepäckkarren oder Reinigungsfahrzeuge), weitere Ausgänge für Beleuchtungen im Bahnhofsgebäude oder im Stellwerk.

Ausführung

14 Ausgänge (je max. 200 mA) für den Anschluss von Glühlämpchen oder LEDs (über Vorwiderstände), davon:
7 Ausgänge für "Leuchtstofflampen" (z. B. für die Bahnsteigüberdachung), die beim Einschalten kurz flackern, bevor sie ihre endgültige Helligkeit erreichen. Eine der Leuchtstofflampen hat einen Defekt und flackert entsprechend
2 Ausgänge für Blinklichter (z. B. für Gepäckkarren oder Reinigungsfahrzeuge)
5 Ausgänge für die Beleuchtungen im Bahnhofsgebäude oder im Stellwerk
Maximaler Gesamtstrom: 1.000 mA
Verwendung des Schalteingangs: Starten / Beenden des Ablaufs
Einstellungen am Trimmpoti: Geschwindigkeit der Schaltabfolge an den Ausgängen für weitere Beleuchtungen. Die Ausgänge können damit entweder für den Anschluss von Beleuchtungen im Bahnhofsgebäude oder für die Simulation der Anzeigen im Stellwerk genutzt werden
Versorgungsspannung: 12 - 18 Volt Wechsel- oder 10 - 22 V Gleichspannung.
