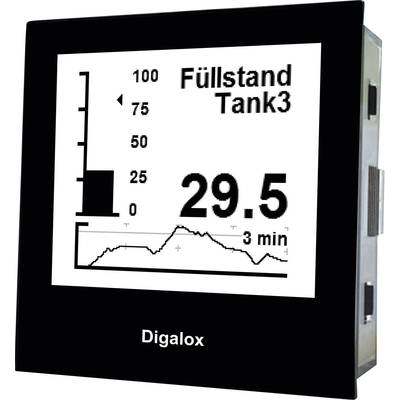

'Display mit Balkendiagramm zeigt den Füllstand von Tank 3. Der aktuelle Wert beträgt 29,5. Linie unten zeigt Verlauf der letzten 3 Minuten.'

Anzeige eines Messgeräts mit Balkendiagramm und Linie: 'Füllstand Tank3' bei 29,5 über 3 Minuten. Skala von 0 bis 100.

Diagramm zeigt Füllstand in einem Tank über 3 Minuten. Y-Achse: Füllstand (0-100), X-Achse: Zeit, Tank3 erreicht Spitze bei etwa 80.

Anzeige eines Drehzahlmessers, zeigt 'Motor' und 'UPM' mit einem Zeiger auf 80,5, umgeben von einer Skala von 0 bis 120.

Digitalanzeige zeigt 80,5 % auf einer Skala von 0 bis 120.

'Digalox'-Display zeigt Liniendiagramm für 'Tank3' mit Füllstand über 3 Minuten. Y-Achse: 0 bis 100. Aktueller Wert: 29.5.

Digitalanzeige zeigt ein Gewicht von 325 kg auf einer Skala von 0 bis 500.

'Messgerät mit schwarzem Gehäuse zeigt Stromstärke 185 A DC an. Skala von 0 bis 500 A.'

Ein Computerbildschirm zeigt die Software 'Digalox Manager' mit verschiedenen Menüs und Optionen zur Bildbearbeitung.

Ein Bildschirmfoto der Software 'TDE Instruments Digalox Manager'. Zeigt ein Balkendiagramm mit dem Titel 'Process', Wert 72.0.

Software-Oberfläche mit einem Liniendiagramm. Das Diagramm zeigt Daten von 0 bis 100 auf der x-Achse und 5 bis 20 auf der y-Achse.

1/11

Datenblatt (PDF)

Sofort-Lieferung Di., 1. Sept.

67 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (96,63 € / Stück)

96,63 €

zzgl. MwSt.

nur 14,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

1 Messeingang ±50/60 mV AC/DC für Nebenwiderstand, 10 - 500 Hz
1 Messeingang 20 mA AC/DC (max. 100 mA), 10 - 500 Hz
LCD Grafikdisplay 16 Graustufen 192 × 160 Pixel
Hintergrundbeleuchtung weiß
Zeigergrafik und Digitalanzeige
Anpassbarer Skalenausschlag und -beschriftung
Messwertaufzeichnung über bis zu 14 Tage
Alarmausgänge mit anpassbaren Schwellwerten, galvanisch isoliert
Kundenindividuelles Startbild
Verschiedene Anzeige-Designs verfügbar, z.B. Tacho, Balkengrafik, Verlaufsanzeige
Echtzeit-Messwertübertragung
Bimetallfunktion (Mittelwertbildung)
USB Schnittstelle
Versorgung 12-24V AC/DC
Messgenauigkeit 0,5% true RMS
PC-Software für individuelle Konfiguration und Messdatenaufzeichnung inklusive

Technische Daten

Produkt-Art: Digitales Einbaumessgerät

Messfunktion: Strom
Strom AC
Strom DC

Messbereich (min.): -0.06 V
0 mA
4 mA

Typ: Digalox DPM72-PP

Messbereich (max.): 0.06 V
20 mA

Display-Technologie: LCD

: IP65 (frontseitig)

Einbau-Breite: 68 mm

Anzeige (Counts): 9999

Einbauhöhe: 68 mm

Betriebsspannung: 12 V DC/AC
24 V DC/AC

Abm.: (L x B x H) 59 x 72 x 72 mm

Gewicht: 180 g

Betriebsspannung max.: 24 V DC/AC

Betriebsspannung min.: 12 V DC/AC

Displaybeleuchtung: weiß

Herstellerfarbe: Schwarz

Breite: 72 mm

Höhe: 72 mm

Länge: 59 mm

Rahmenbreite: 7.2 cm

Rahmenhöhe: 7.2 cm

Schnittstellen: USB

Messart: True RMS

Dokumente & Downloads

Datenblatt

Datenblatt 1193747 TDE Instruments Digalox DPM72-PP Digitales Einbaumessgerät

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1193747 TDE Instruments Digalox DPM72-PP Digitales Einbaumessgerät

Konformitätserklärung

Konformitätserklärung 1193747 TDE Instruments Digalox DPM72-PP Digitales Einbaumessgerät

Beschreibung

Innovativ, individuell und multifunktional: Die einfachen grafischen Messgeräte DPM72-AV, -AVP und -PP mit weißer Hintergrundbeleuchtung zeichnen sich durch anwenderfreundliche Bedienbarkeit und exakte Messwerte aus. Geeignet zur Messung der gängigen Messarten Volt AC/DC, Strom AC/DC, Frequenz, 5A für Stromwandler sowie Analogsignal 0/4 bis 20 mA und DC-Strommessung am Nebenwiderstand, sind die Messgeräte mit umfangreichen Funktionen und Anzeigemöglichkeiten ausgestattet. Zur Anwendung kommen diese Messgeräte unter anderem in Wasserwirtschaftsbetrieben durch die praktische Füllstandsanzeige, aber auch in Industrie- und Handwerksbetrieben werden sie vielfältig eingesetzt.

Umfassende Anpassbarkeit

Mittels der Konfigurationssoftware ""Digalox Manager"" können die Messgeräte individuell eingerichtet werden – so ist es zum Beispiel möglich, eigene Texte oder ein kundenspezifisches Startbild hochzuladen. Skalenausschlag und -beschriftung sind bedarfsgerecht einstellbar, ebenso wie Messwertskalierung und Linearisierung.

Grafikdisplay

Ein hochwertiges grafisches Display mit 16 Graustufen und weißer Hintergrundbeleuchtung bildet Ihre Messwerte mit verschiedenen Anzeigemodi ab, bspw. mit einer gut ablesbaren Zeigergrafik oder per Digitalanzeige. Weitere mögliche Displaydesigns sind die beliebte Füllstandsanzeige oder die Darstellung der Messwerte im Verlauf.

Schaltausgänge

Die Modelle DPM72-AVP und -PP verfügen über zwei galvanisch isolierte Alarmausgänge, die bei Erreichen individuell anpassbarer Schwellwerte einen Alarm auslösen. So kann der Anwender durch Blinken oder Leuchten auf besondere Ereignisse, wie das Überschreiten eines Maximalwertes, aufmerksam gemacht werden.

Messdatenaufzeichnung

Alle DPM72-Messgeräte zeichnen Messwerte über eine Zeitdauer von drei Minuten bis zu 14 Tagen auf. Die Übertragung der Daten bei den DPM72-AVP und -PP-Modellen erfolgt via galvanisch isolierter USB-Schnittstelle in Echtzeit.
