Name: Teledyne LeCroy HVD3220 Stromsonde 1 St.
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

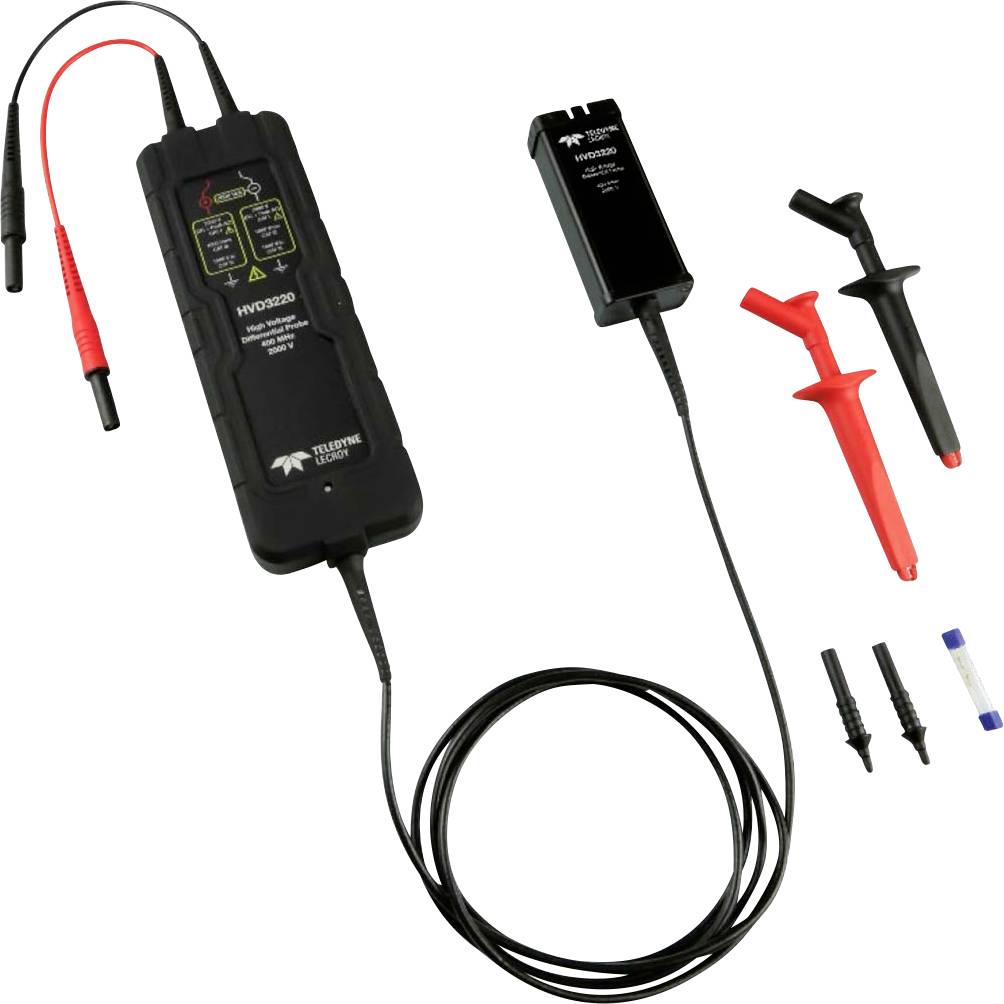

Spannungsmessgerät mit Sonden und Kabeln. Zubehörteile sind rot und schwarz, geeignet für elektrische Prüfungen und Analysen.

Bald verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (7.470,00 € / Stück)

7.470,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Highlights & Details

400 MHz Hochspannungsdifferentialsonde (2 kV)

Bis zu 0,35% Verstärkungsgenauigkeit
Modelle mit 2 kV CAT-Sicherheitsbewertung
Breiteste verfügbare Differenzspannungsbereiche
Außergewöhnliches Gleichtaktunterdrückungsverhältnis (CMRR) über einen breiten Frequenzbereich

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Bandbreite (nur Sonde)
400 MHz
Anstiegszeit 10-90%
875 ps
CMRR-Testgrenzen, 23 C.80 dB @ DC 60 dB @ 1 MHz
Differenzspannungsbereich (500-fache Dämpfung): 2000 V (DC + Peak AC) von 35 V / Div bis 500 V / Div, bis zu 1500 V Offset
Differenzspannungsbereich (250-fache Dämpfung): 1000 V (DC + Peak AC) von 14 V / Div bis 34,5 V / Div, bis zu 750 V Offset
Differenzspannungsbereich (100-fache Dämpfung): 400 V (DC + Peak AC) von 7 V / Div bis 13,8 V / Div, bis zu 300 V Offset
Differenzspannungsbereich (50-fache Dämpfung): 200 V (DC + Peak AC) von 500 mV / Div bis 6,9 V / Div, bis zu 150 V Offset
Gleichtaktspannung (entweder Eingang gegen Masse): ± 2000 V (DC + Peak AC)
Max. Eingangsspannung gegen Erde (entweder Eingang gegen Erde): ± 2000 Vpk (nominal, entweder Eingang gegen Masse)

Produkt-Art: Stromsonde

Passend für Marke: Teledyne LeCroy

Ausführung: HVD3220

Messkategorie: CAT III 1000 V
CAT III 1500 V

Passend für: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Typ: HVD3220

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2361661 Teledyne LeCroy HVD3220 Stromsonde 1 St.

Beschreibung

Außergewöhnliches Gleichtakt-Ablehnungsverhältnis
Das CMRR für die Sonden ist außergewöhnlich für sehr hohe Frequenzen und verbessert die Messfähigkeit in den lauten Umgebungen mit hohem Gleichtakt in der Leistungselektronik erheblich. Das hohe CMRR in Kombination mit geringem Sondenrauschen und hoher Offset-Fähigkeit bietet im Vergleich zu anderen HV-Differenzialsonden überlegene Messmöglichkeiten.

Hochpräzise Messungen
Sonden der Serie HVD3220 bieten eine Verstärkungsgenauigkeit von 1% und ermöglichen präzise Spannungsmessungen. Die AutoZero-Funktion gewährleistet eine weitere Messgenauigkeit, indem kleine Offset-Abweichungen aus der Messung heraus kalibriert werden können.

Größte Anwendungsabdeckung
Die HVD3000A-Serie deckt das gesamte Anwendungsspektrum ab, von 120/240-V-Schaltnetzteilen bis hin zu elektrischen Geräten der 600-V-Klasse und 5-kV-Klasse. Jedes Modell verfügt über die beste verfügbare Verstärkungsgenauigkeit, den breitesten Differenz- und Offset-Spannungsbereich sowie ein überlegenes CMRR.

1500 VDC CAT III Bewertung
Der HVD3220 unterstützt Messungen der Solar-Photovoltaik (PV) mit 1500 VDC gemäß der Norm IEC / EN 61010-031: 2015. Es hat einen CAT III von 1500 VDC und einen CAT I von 2000 V (DC + PeakAC).

Vollständige Sondenintegration
Die ProBus-Schnittstelle versorgt die Sonde mit Strom und Kommunikation, sodass keine separate Stromversorgung oder Batterien erforderlich sind. Die Dämpfung wird automatisch basierend auf der Einstellung des Oszilloskop-Verstärkungsbereichs (V / Div) ausgewählt.
