Telegärtner 100023369 100023369 BNC-Steckverbinder Buchse, Einbau horizontal 50 Ω 1 St. kaufen

Weiße und silberne Koaxialbuchse mit rechteckigem Gehäuse und Metallkontaktstiften, typischer elektrischer Verbindungstyp.

Abbildung ähnlich

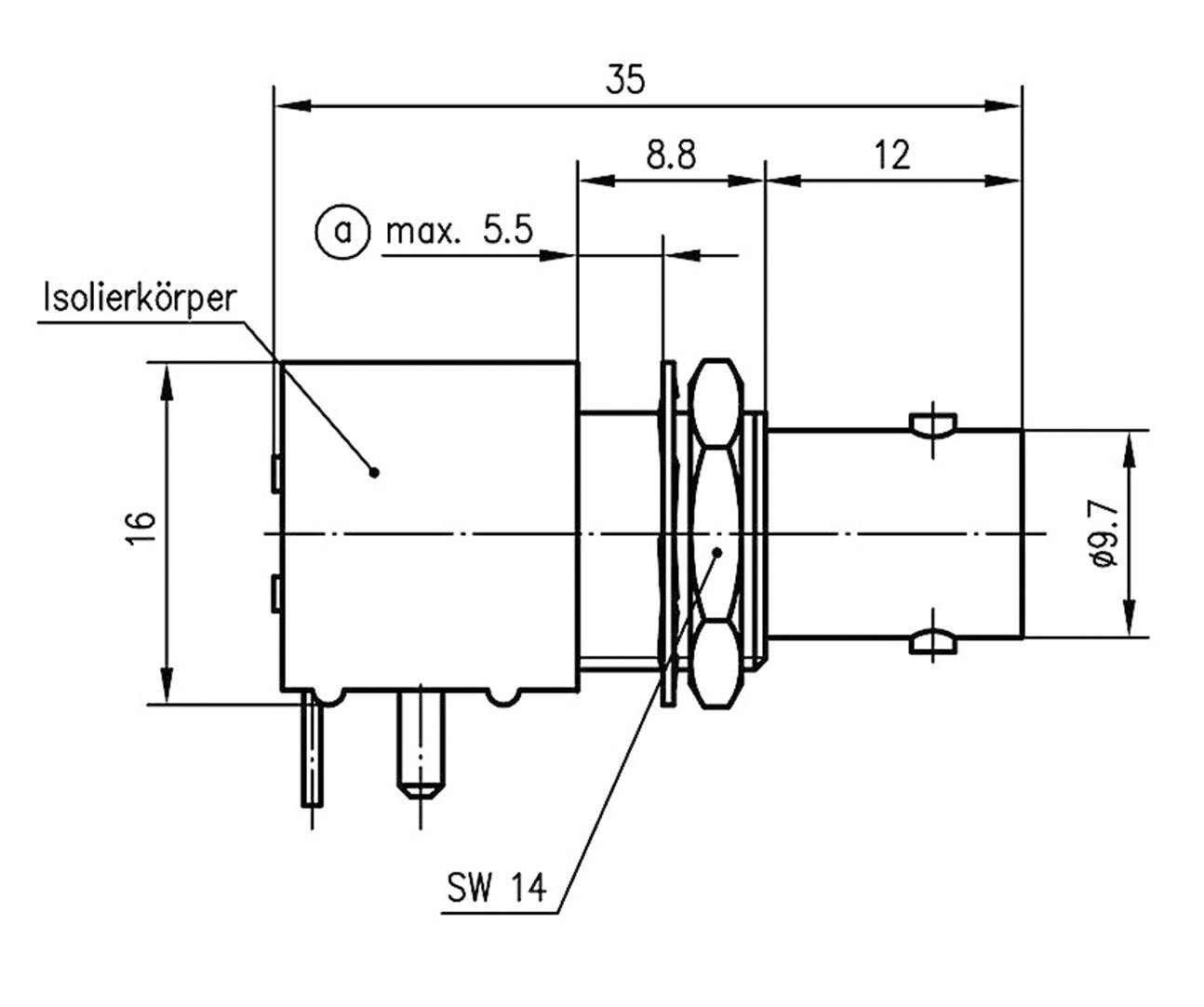

Technische Zeichnung eines elektrischen Bauteils mit Maßen: 35 mm Länge, 9,7 mm Durchmesser. Details: Isolierkörper, SW 14.

1/2

Abbildung ähnlich

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau horizontal

Impedanz

50 Ω

Anschluss

Lötpins

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung morgen

62 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (7,97 € / Stück)

7,97 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Buchse (Jack)Steckverbindertyp: BNCWinkelstecker: neinKontaktausführung: weiblich (female)Anschlussart: Löt/LötIsolierter Einbau: jaVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 20Bruttogewicht: 0,013 kg, Nettogewicht: 0,012 kgECLASS 7: Koax-Steckverbinder (27440310)

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau horizontal

Impedanz: 50 Ω

Anschluss: Lötpins

Inhalt: 1 St.

Einbaubohrung Ø: 11.8 mm

Frequenz (max.): 4 GHz

Frontplatten-Stärke: 5.5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023369

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023369

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366136 Telegärtner 100023369 100023369 BNC-Steckverbinder Buchse, Einbau horizontal 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366136 Telegärtner 100023369 100023369 BNC-Steckverbinder Buchse, Einbau horizontal 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
