Telegärtner 100023430 100023430 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St. kaufen

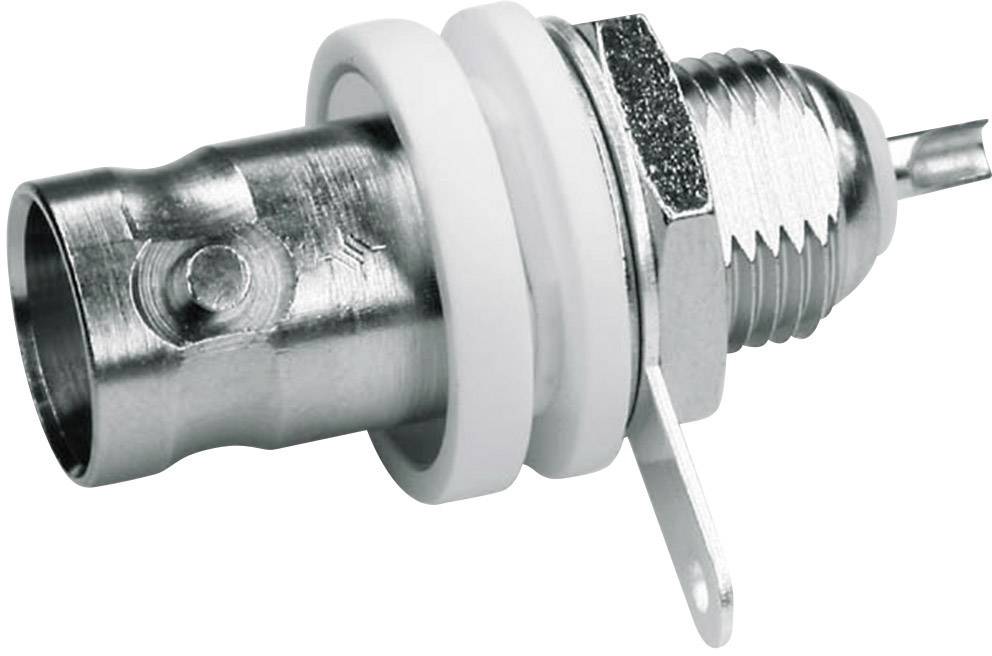

Koaxialstecker aus Metall mit Kunststoffring und Befestigungslasche, geeignet für die Daten- oder TV-Kabelverbindung.

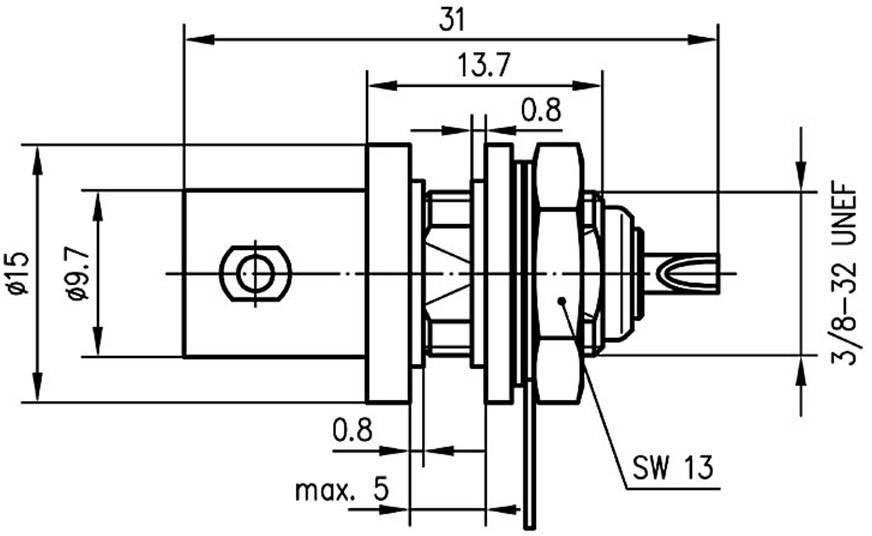

Technische Zeichnung eines Steckers mit Maßen in Millimetern, zeigt verschiedene Durchmesser und Längen, Gewinde '3/8-32 UNEF'.

1/2

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau vertikal

Impedanz

50 Ω

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung morgen

11 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (9,24 € / Stück)

9,24 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Einbaumaß: Z03
mit Isolierscheiben weiß

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau vertikal

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Einbaubohrung Ø: 11.2 mm

Frontplatten-Stärke: 5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023430

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: POM

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023430

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090862 Telegärtner 100023430 100023430 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090862 Telegärtner 100023430 100023430 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
