Telegärtner 100023431 100023431 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St. kaufen

Ein HF-Koaxial-Stecker mit einer Mutter, Dichtung und einem Stift ist abgebildet. Ein Metallrohr liegt daneben auf einer weißen Oberfläche.

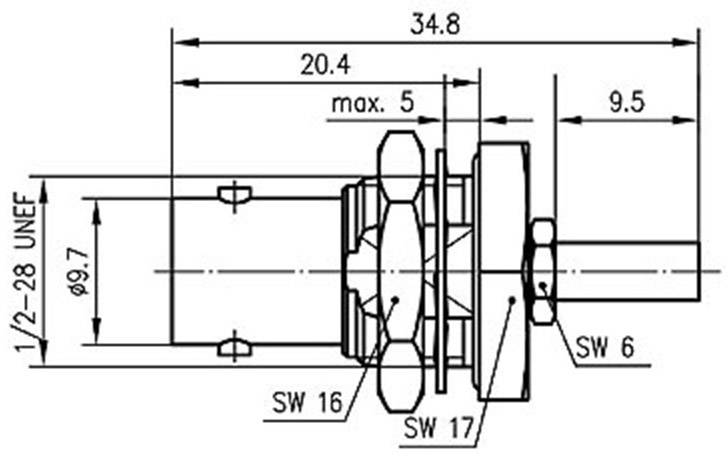

Technische Zeichnung eines Bauteils mit Abmessungen in Millimetern: Gesamtlänge 34,8 mm, Breite 20,4 mm, Schlüsselweite SW 16 und SW 17.

1/2

Kabelgruppe

RG 316/U

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

15 Stück

Verkauf und Versand:

SECOMP Electronic Components GmbH (DE) AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3,93 € / Stück)

3,93 €

zzgl. MwSt.

5,90 €

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

98 Stück

Versand

7,97 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Ratgeber zu

Kabelkonfektion

Technische Daten

Einbaumaß: Z04

Kabelgruppe: RG 316/U

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 2.60 mm

Einbaubohrung Ø: 11.8 mm

Frequenz (max.): 4 GHz

Frontplatten-Stärke: 5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023431

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Messing

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023431

Verschlussart: Bajonett

Herstellerfarbe: Silber (metallic)

Gewicht: 0.02

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090874 Telegärtner 100023431 100023431 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090874 Telegärtner 100023431 100023431 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
