Telegärtner 100023442 100023442 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St. kaufen

Ein metallischer Koaxialstecker mit grünem Dichtungsring und einer Befestigungslasche, zur Verwendung in elektrischen Verbindungen.

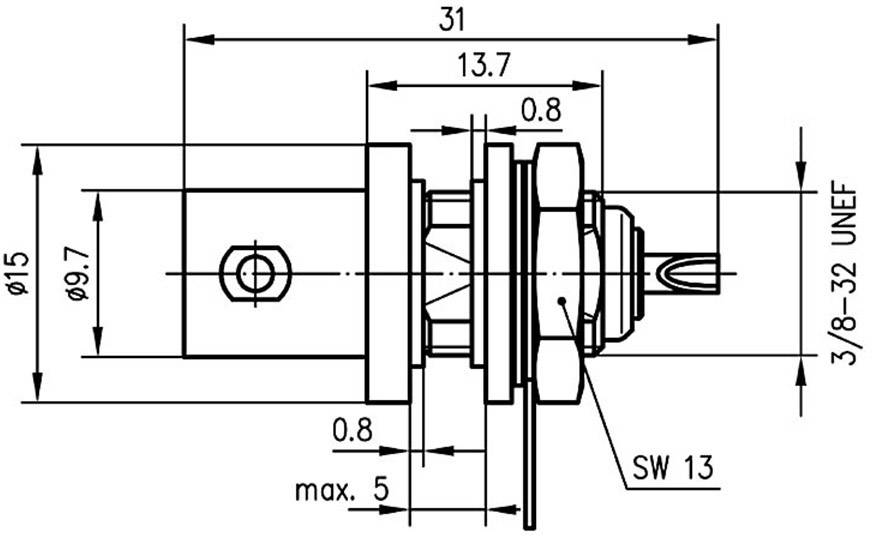

Technische Zeichnung eines Steckverbinders mit Maßen und Gewindeangaben. Zeigt Seitenansicht mit Beschriftungen für Montage.

1/2

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau vertikal

Impedanz

50 Ω

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung Mi., 2. Sept.

3 Stück

Verkauf und Versand:

SECOMP Electronic Components GmbH (DE) AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (6,95 € / Stück)

6,95 €

zzgl. MwSt.

5,90 €

Nur noch 3 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Sofort-Lieferung morgen

4 Stück

Versand

11,76 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Einbaumaß: Z03
mit Isolierscheiben grün

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau vertikal

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Einbaubohrung Ø: 11.2 mm

Frontplatten-Stärke: 5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023442

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: POM

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023442

Verschlussart: Bajonett

Herstellerfarbe: Silber (metallic)

Gewicht: 0.009

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090868 Telegärtner 100023442 100023442 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090868 Telegärtner 100023442 100023442 BNC-Steckverbinder Buchse, Einbau vertikal 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
