Telegärtner 100023432 100023432 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St. kaufen

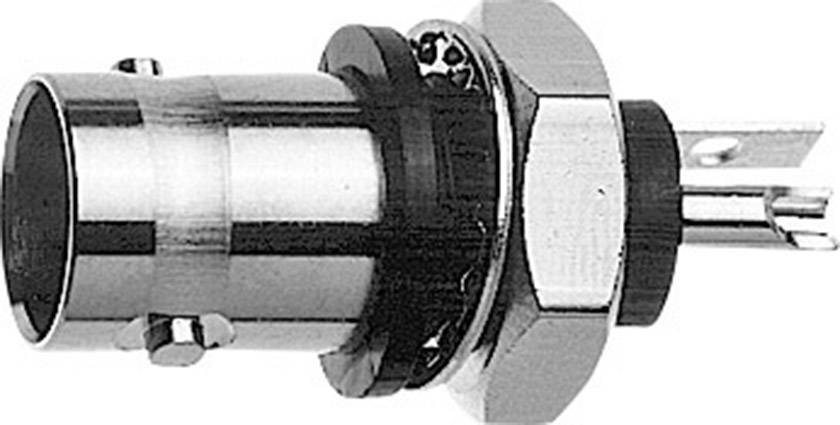

'BNC-Verbindungselement aus Metall mit Schraubbefestigung, seitlich betrachtet, geeignet für Koaxialkabel in elektronischen Geräten.'

Abbildung ähnlich

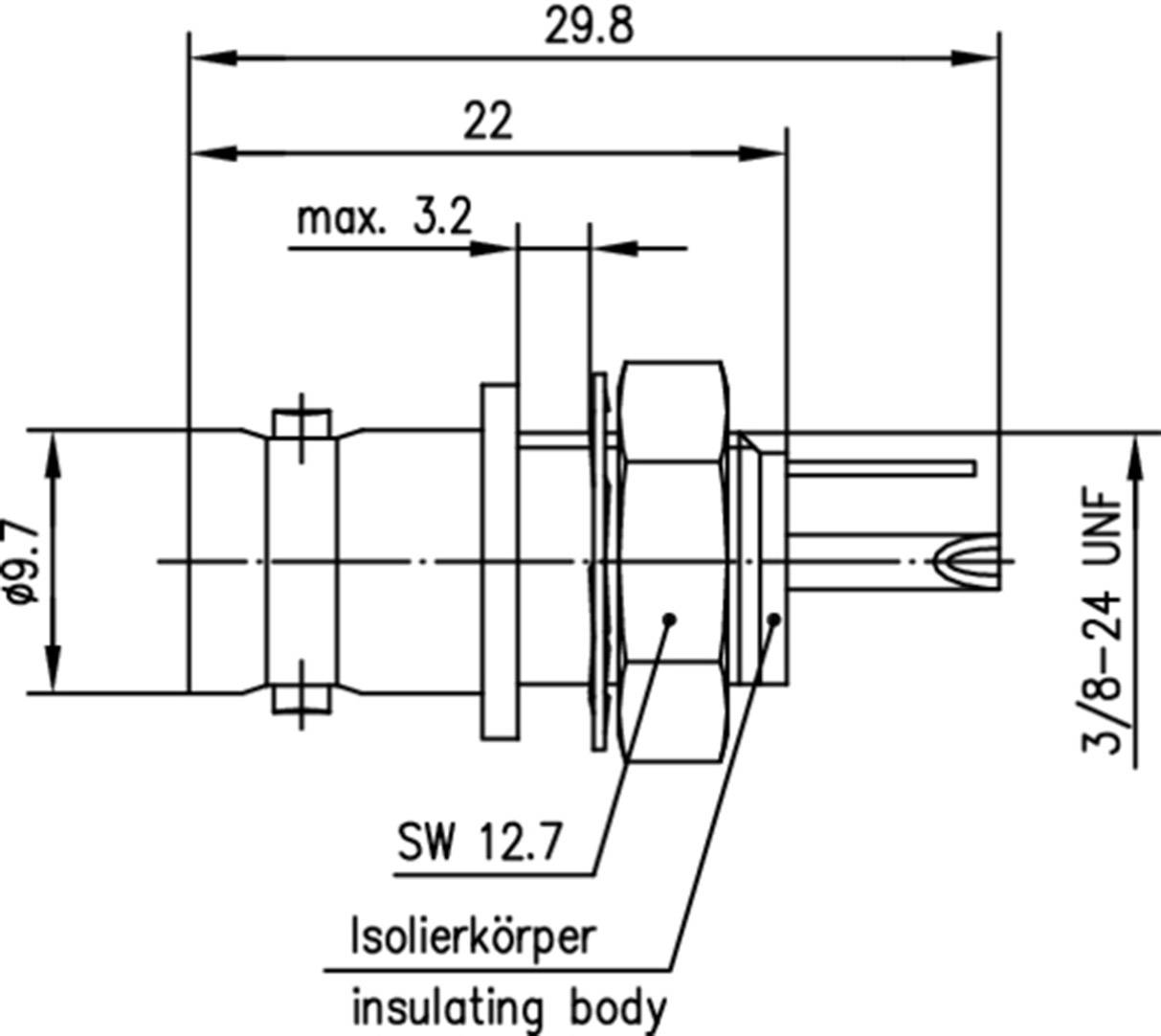

Technische Zeichnung eines Steckverbinders mit Abmessungen: Gesamtbreite 29,8 mm, max. 3,2 mm, SW 12,7 mm, Gewinde 3/8-24 UNF.

1/2

Abbildung ähnlich

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

50 Ω

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung morgen

10 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (10,08 € / Stück)

10,08 €

zzgl. MwSt.

Nur noch 10 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Einlochmontage, mit Sicherungsscheibe und Mutter/NL

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Einbaubohrung Ø: 8.50 mm

Frequenz (max.): 4 GHz

Frontplatten-Stärke: 3.2 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023432

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023432

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366806 Telegärtner 100023432 100023432 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366806 Telegärtner 100023432 100023432 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
