Name: Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2153-4FW2 1 St.
Brand: Siemens
SKU: 1742017
Availability: InStock

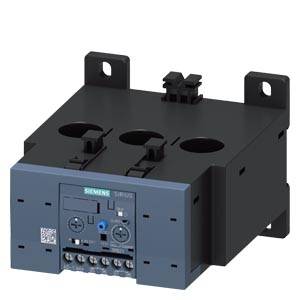

'Siemens Sirius 3RU2' Motorschutzgerät, dreiphasig, schwarz-blaues Gehäuse.

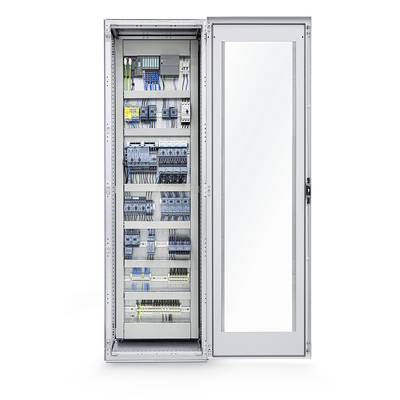

Ein geöffneter Schaltschrank mit mehreren Ebenen elektrischer Komponenten, Verdrahtung und Sicherungen.

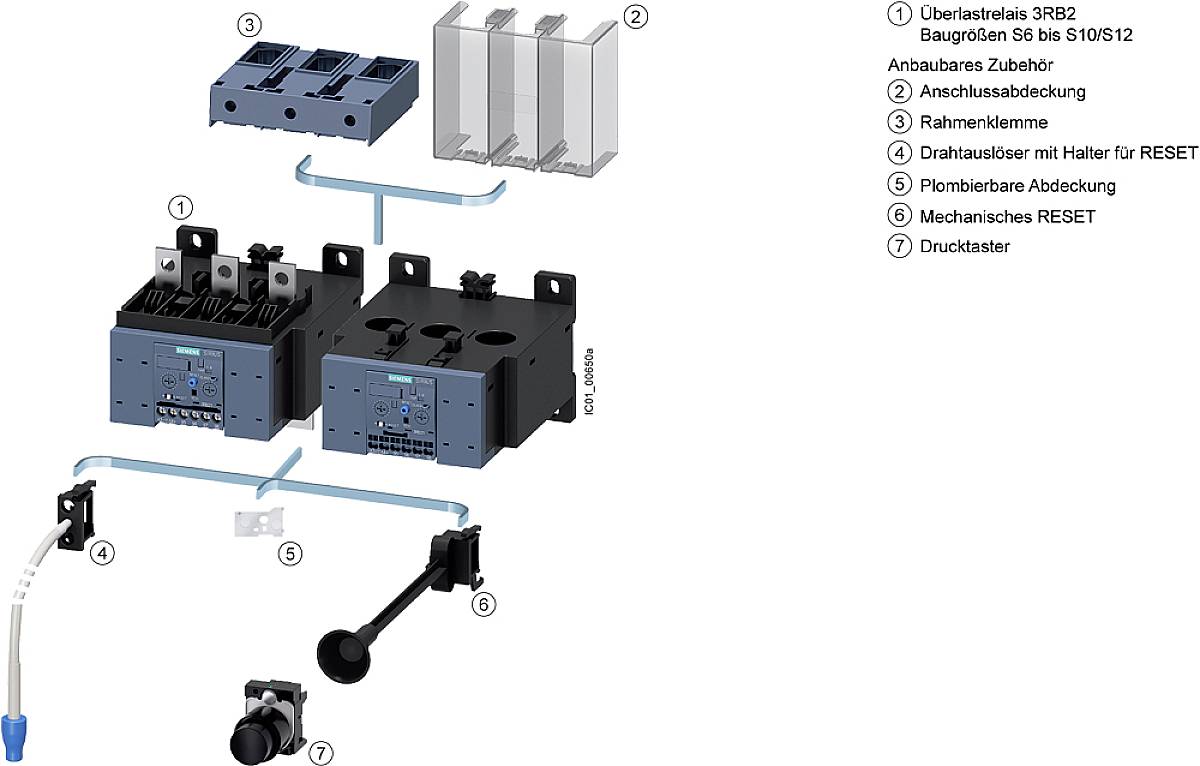

'Anleitungsdiagramm für Anbauzubehör und Anschlussabdeckungen: Bauteile, Befestigungen und mechanische Reset-Optionen beschrieben.'

'Verkabelungsdiagramm eines elektronischen Geräts mit Test- und Reset-Optionen, Anschlussklemmen 95 NC, 96 NO, 98 NO, A3-, A4+.'

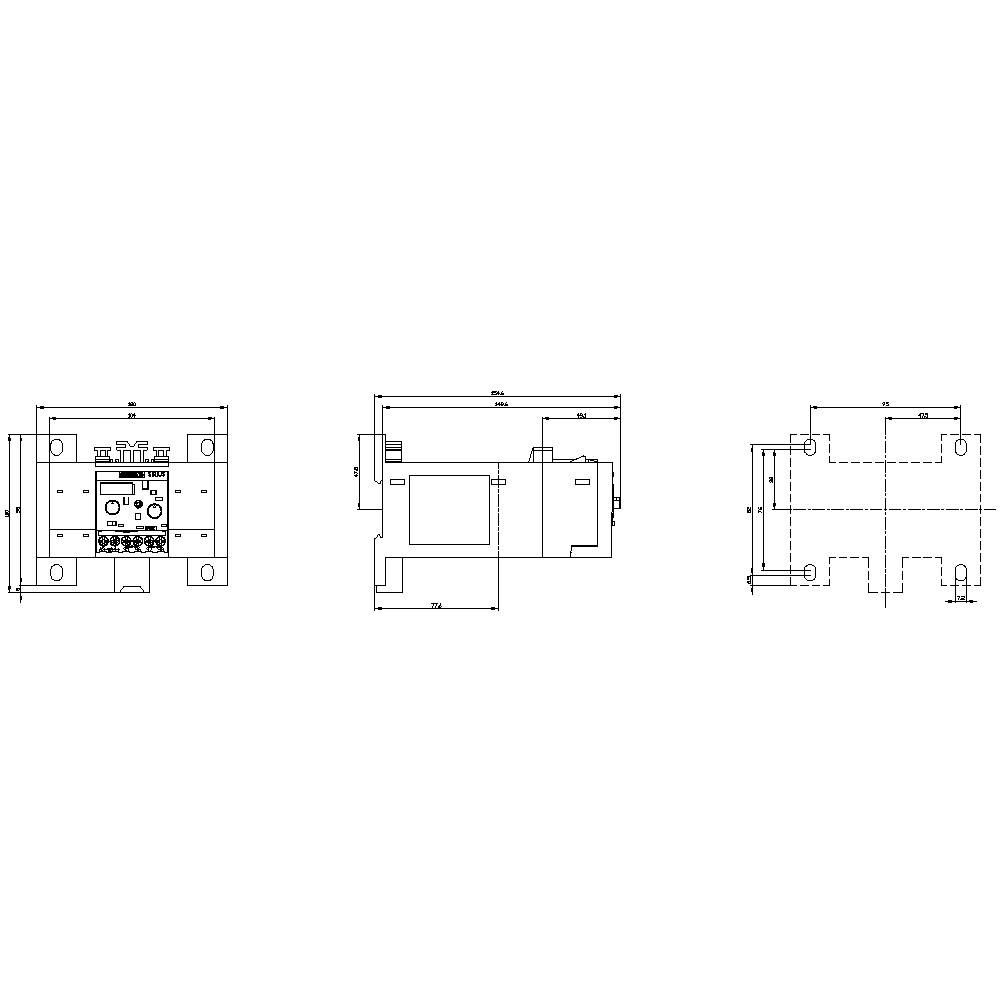

Technische Zeichnung eines elektrischen Bauteils, zeigt Vorderansicht, Seitenansicht und Draufsicht mit Maßangaben.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB2153-4FW2

Baugröße

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 10. Nov.

23 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl

Stück

Gesamt

224,77 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Mo., 2. Nov.

Kostenfreier Versand

323,53 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais, 50-200A, für Motorschutz, S6, CLASS 5-30, Hand-Automatik-RESET

Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Niederspannungs-Schalttechnik,Relais,Überlastauslöser,Überlastrelais

Technische Daten

Befestigungsart: Schützanbau/Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 5E, 10E, 20E und 30E einstellbar

Produkt-Art: Überlastrelais

Typ: 3RB2153-4FW2

Baugröße: S6

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 1000 V/AC

Einstellbereich Strom (min.): 50 A

Einstellbereich Strom (max.): 200 A

Einstellbereich (Strom): 50 - 200 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 120 mm

Höhe: 119 mm

Abm.: (L x B x H) 155 x 120 x 119 mm

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Nennstrom: 200 A

Länge: 155 mm

: Einzelaufstellung

: 1

: 1

: 0

: einstellbar

: Durchsteckstromwandler

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Funktionen

Kontaktart

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Bestell-Nr.:1749930

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Monostabil

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

293,28 €^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Bestell-Nr.:1742023

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

318,49 €^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Bestell-Nr.:1742024

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Überlast

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

407,56 €^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Bestell-Nr.:1751011

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Bistabil mit Steuereingang

2 Schließer

Auswerteeinheit

Stück

Min.: 1

Vielfache: 1

399,16 €^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Bestell-Nr.:1702654

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

508,40 €^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Bestell-Nr.:1702655

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Monostabil

1 Schließer

Auswerteeinheit für Motorvollschutz

Stück

Min.: 1

Vielfache: 1

508,40 €^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Bestell-Nr.:1742034

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

109,24 €^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Bestell-Nr.:1742035

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Überlast

Analog

Speicherbaustein

Stück

Min.: 1

Vielfache: 1

138,65 €^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Bestell-Nr.:1742025

Lieferung Mo., 2. Nov.

Versand durch Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

292,00 €^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Bestell-Nr.:1742026

Lieferung Mi., 4. Nov.

Versand durch Conrad Electronic

Strom

Stromversorgungsbaustein

Stück

Min.: 1

Vielfache: 1

313,00 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742017 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2153-4FW2 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742017 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB2153-4FW2 1 St.

Beschreibung

Überlastrelais 50...200 A für Motorschutz Baugröße S6, CLASS 5...30E Schützanbau/Einzelaufstellung Hauptstromkreis:Durchsteckwand. Hilfsstromkreis: Schraubanschl. Hand-Automatik-RESET interne Erdschlusserkennung Elektronisches Überlastrelais SIRIUS 3RB2 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich. Die Ausführung 3RB21 bietet erweiterte Funktionalitäten wie ein integriertes elektrisches Fern-Reset, Erdschlusserfassung und einiges mehr.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S6 bis S12.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
