Verdrehbare Kreuz-Klemmhalter, Aluminium
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
25,07 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive

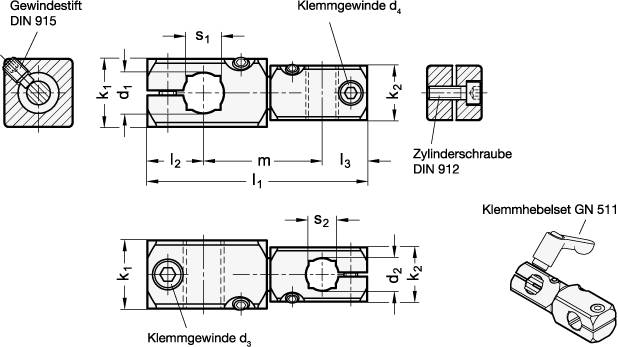

Technische Daten
- Bohrung d1: B 12
- Bohrung d2: B 12
- Oberfläche: ELS - eloxiert, schwarz
- Werkstoff: AL - Aluminium
- d3
- Klemm-
- gewinde: M 5
- d4
- Klemm-
- gewinde: M 5
- k1: 20
- k2: 20
- l1: 71,5
- l2: 16,5
- l3: 16,5
- m: 38,5
- s1
- Vierkant: 10
- s2
- Vierkant: 10
- Klemm-
- hebel
- für d3: 511-M5-20
- für d4: 511-M5-20
- RoHS: Ja
- Gewicht: ,073 kg
- Material-Eigenschaft
eloxiert
- Gewindeart
metrisch
- UKCA
Ja
- DIN-Norm
DIN 912
Beschreibung
Die verdrehbaren Kreuz-Klemmhalter GN 475 verbinden Stangen und Rohre innerhalb des Klemmhaltersystems unter einem beliebig einstellbaren Winkel. Bei gelöster Winkelverstellung bleiben die Klemmhalterhälften formschlüssig verbunden.
Die Klemmschrauben der Klemmgewinde d3 / d4 sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
Die Klemmschrauben der Klemmgewinde d3 / d4 sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets GN 511 ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
