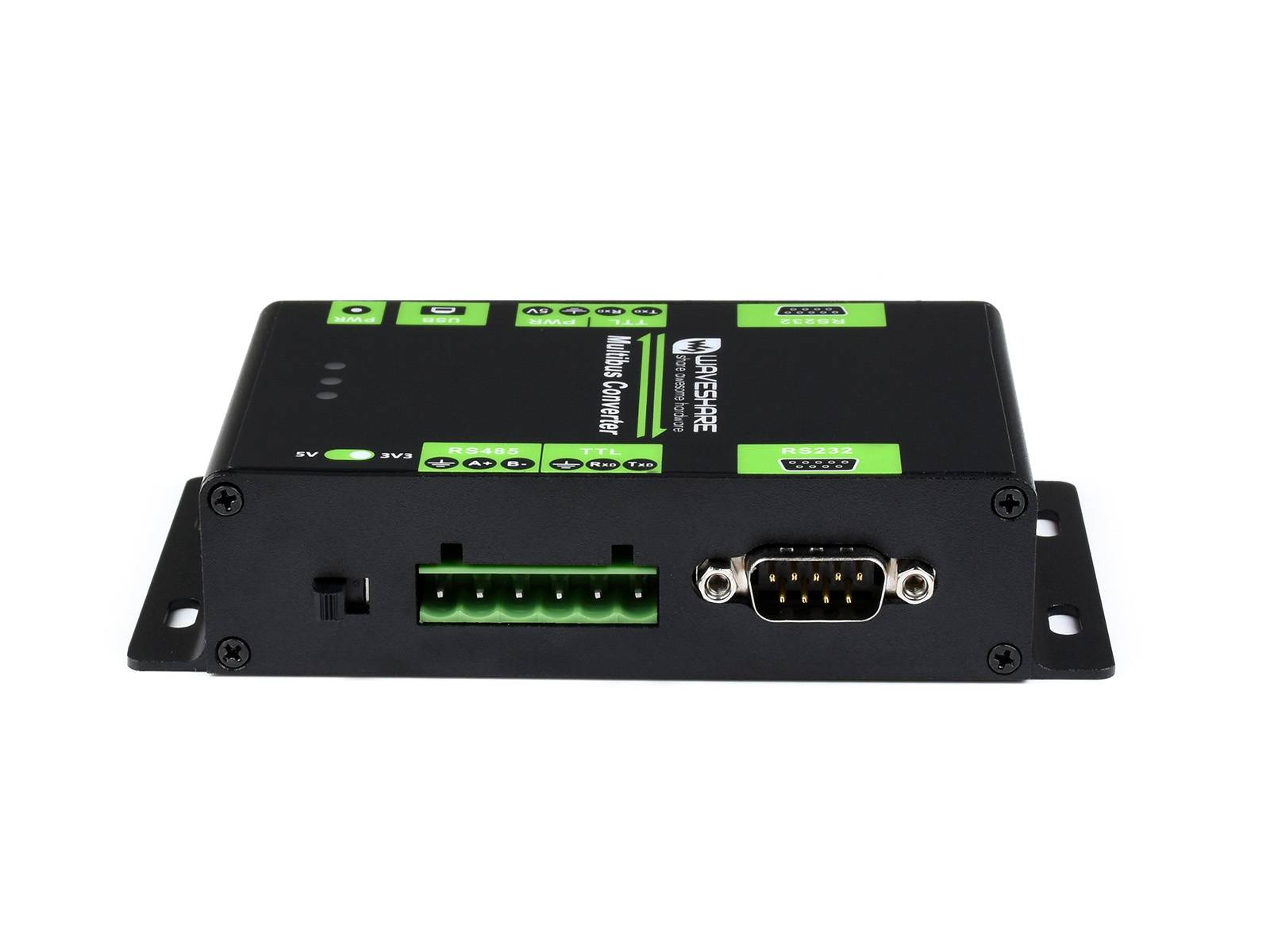

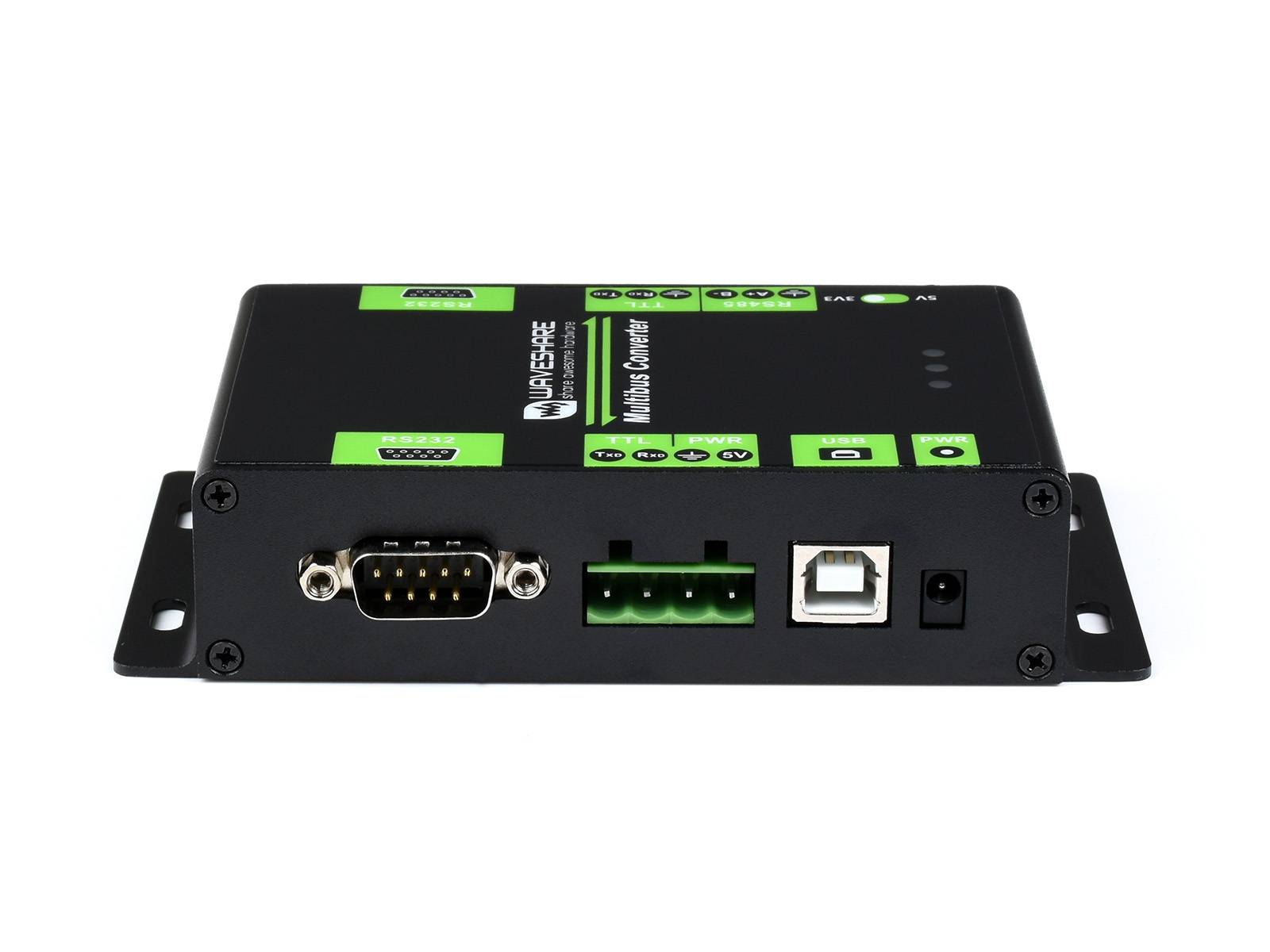

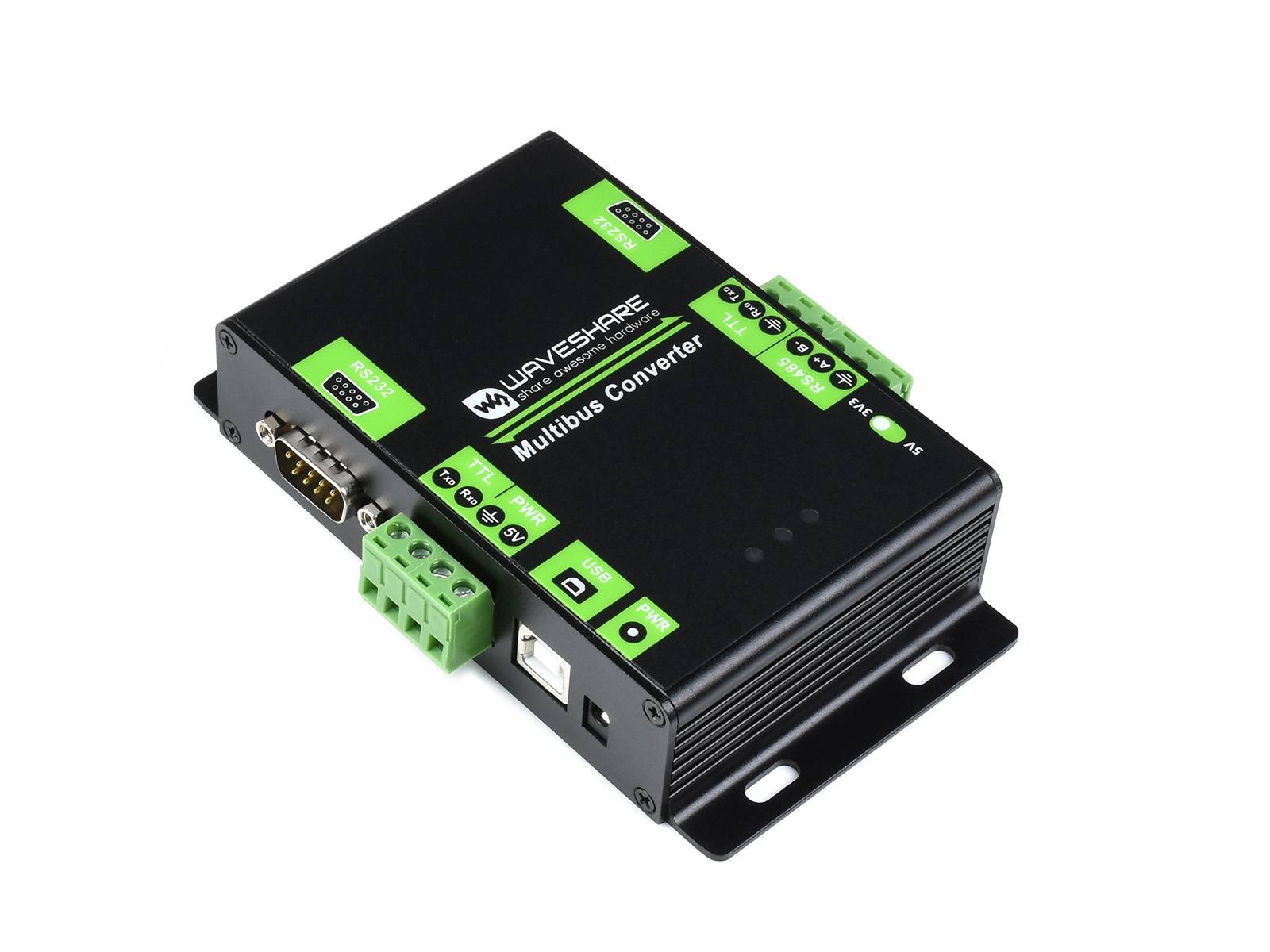

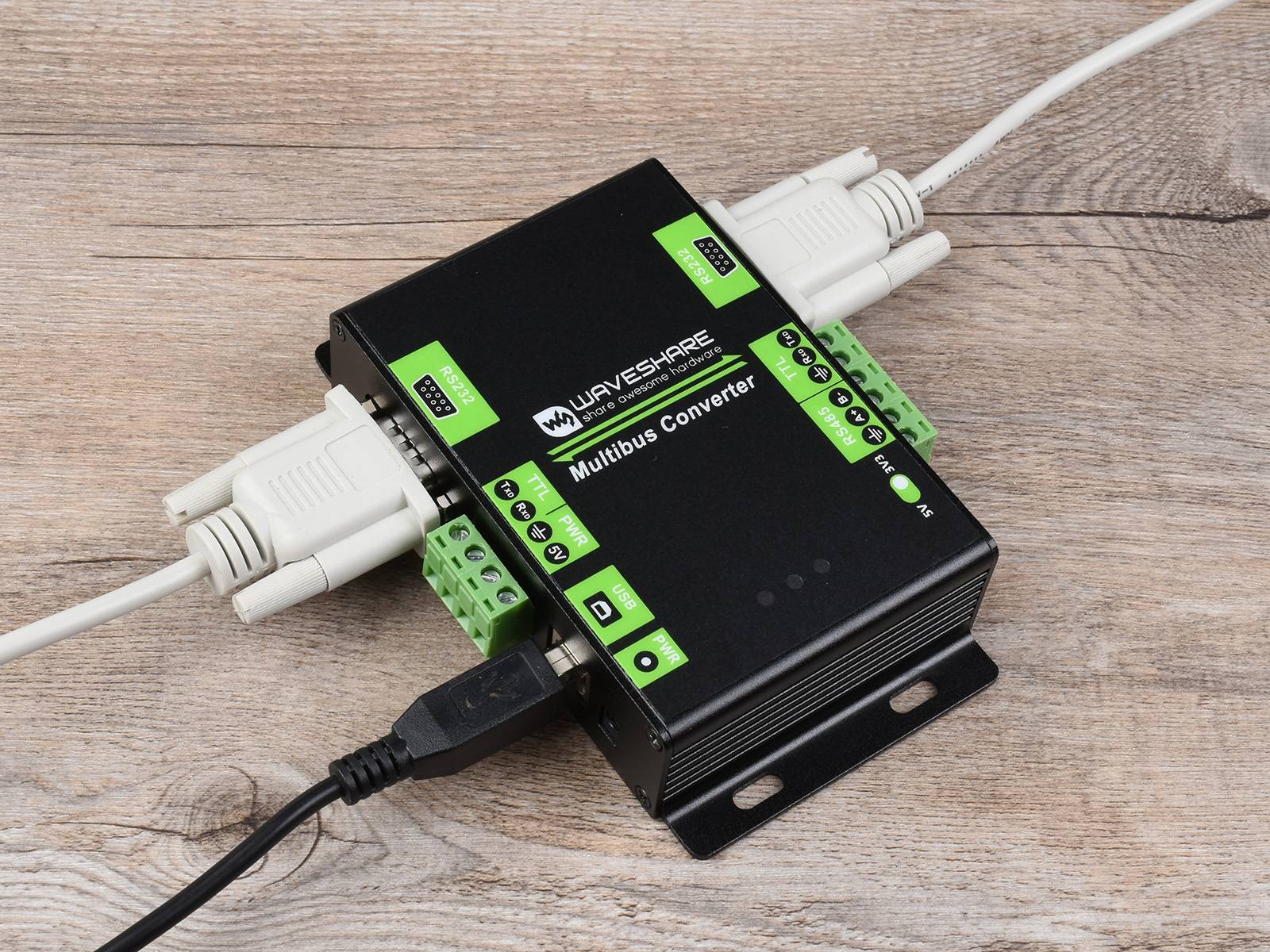

WaveShare Industrial Isolated Multi-Bus Converter USB RS232 RS485 TTL Communication

Der Multibus-Konverter ist ein isolierter Konverter in Industriequalität, der USB / RS232 / TTL auf RS232 / 485 / TTL unterstützt, mit eingebautem in der Stromversorgungsisolierung, digitalen Isolierung und Schutzschaltungen wie TVS-Dioden. Es ist einfach zu bedienen und eignet sich für industrielle Steuerungsgeräte und/oder Anwendungen mit hohem Kommunikationsbedarf. Verwendet original FT232RL für USB-Kommunikation, schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität Integrierte Überspannungs- und Überstromschutzschaltungen (es gibt keinen Schutz zwischen den beiden Netzteilen des Host-Terminals) Integrierte Unibody-Stromversorgungsisolierung, die eine stabile isolierte Spannung bietet, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich Onboard Unibody Digital Isolation, zum Isolieren des Signals, zuverlässig und störungssicher, geringer Stromverbrauch Onboard TVS (Transient Voltage Suppressor), Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Stromkreis, blitzsicher & Anti-Elektrostatik Eingebaute rückstellbare Sicherung und Schutzdioden, sorgen für strom-/spannungsstabile Ausgänge, bieten Überstrom-/Überspannungsschutz, verbessern die Stoßfestigkeit Integrierter serieller TTL-Port 3,3 V und 5 V Spannungspegelschalter, ermöglicht dem Benutzer, den TTL-Pegel des Gruppe-B-Anschlusses auszuwählen Gehäuse aus Aluminiumlegierung mit mattglänzender Oxidationsoberfläche, solide und langlebig Spezifikationen Produkttyp: Industrieller isolierter Multi-Bus-USB/RS232/RS485/TTL-Konverter Datenrate:300 bis 921.600 bps, 300 bis 600.000 bps (RS232 zu RS232) Gruppe A: USB –Betriebsspannung: 5V,Anschluss:USB-B,Schutz:200mA rücksetzbare Sicherung, isolierter Ausgang RS232 – Anschluss:DB9-Stecker,Schutz:TVS-Schutz, Überspannungsschutz, ESD-Schutz,Übertragungsmodus:Punkt-zu-Punkt TTL (UART) -Betriebsspannung:5V,Anschluss:Schraubklemme,Pinout:TXD/RXD/GND/5V, Schutz:Klemmschutzdiode, Überspannungsschutz, verpolungssicher, stoßfest, störungssicher Gruppe B RS485 - Anschluss:Schraubklemme,Pinbelegung:A+/B-/GND,Richtungssteuerung:Hardware-Autosteuerung,Schutz:Blitzschutz, Überspannungsschutz, ESD-Schutz,Übertragungsmodus:Punkt-zu-Mehrpunkt (bis zu 32 Knoten, wird empfohlen, ab 16 Knoten Repeater zu verwenden) RS232 –Anschluss:DB9-Stecker,Schutz:TVS-Schutz, Überspannungsschutz, ESD-Schutz,Übertragungsmodus:Punkt-zu-Punkt TTL (UART) -Betriebsspannung:3,3/5V,Anschluss:Schraubklemme,Pinbelegung:TXD/RXD/GND,Schutz:Klemmschutzdiode, Überspannungsschutz, verpolungssicher, stoßfest, störfest Betriebsumgebung: Temperatur:-25?~85? Luftfeuchtigkeit:5% relative Luftfeuchtigkeit~95% relative Luftfeuchtigkeit Betriebssystemunterstützung:Windows 11/10/8.1/8/7/XP Hinweis: Nur ein Gerätepaar wird gleichzeitig für eine vollständige Kommunikation zwischen den Terminals der Gruppe A und der Gruppe B abgeglichen Wiki: waveshare.com/wiki/Multibus_Converter Lieferumfang Multibus-Konverter x1 USB-Kabel (~1,2 m) x1
