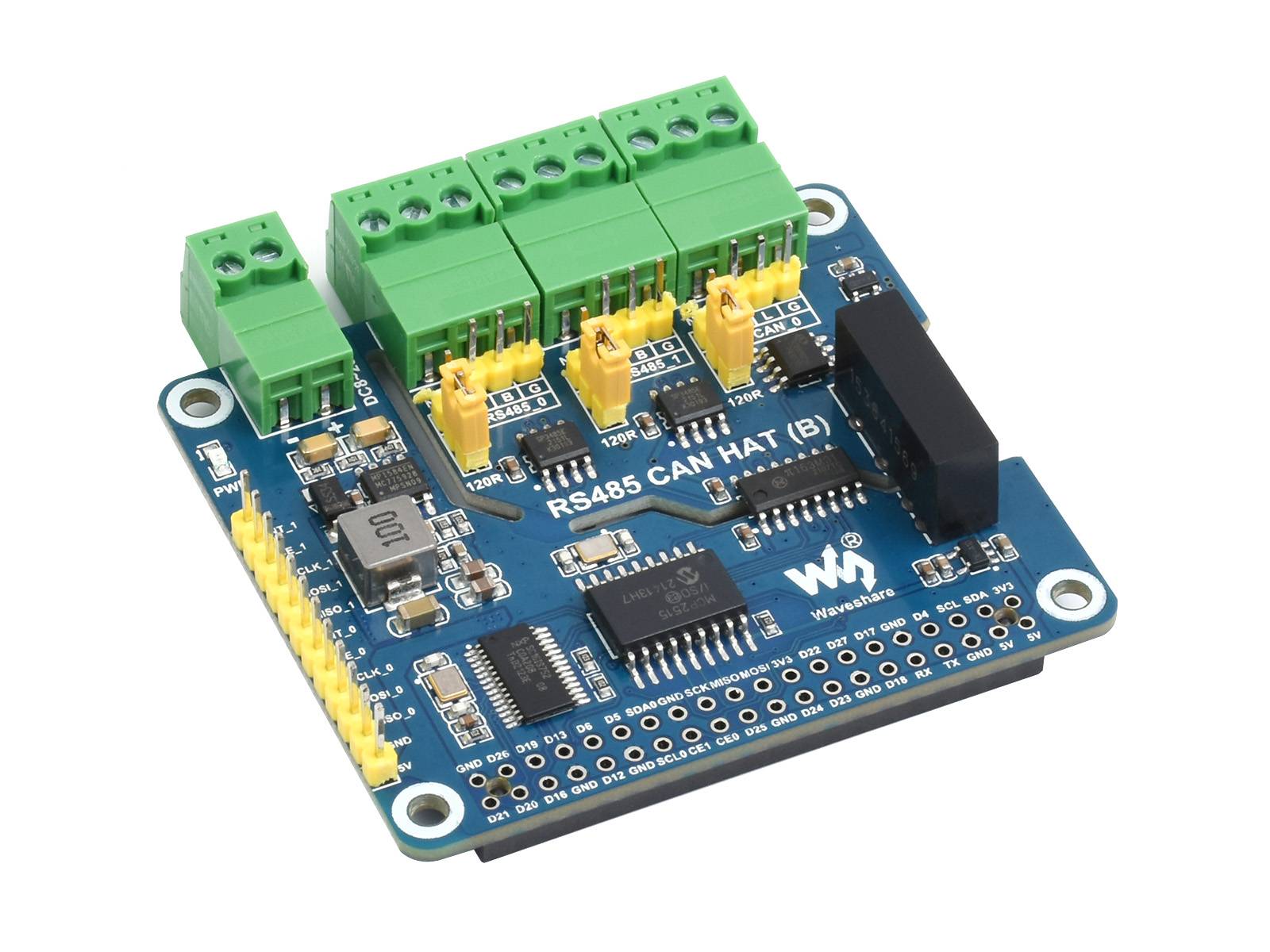

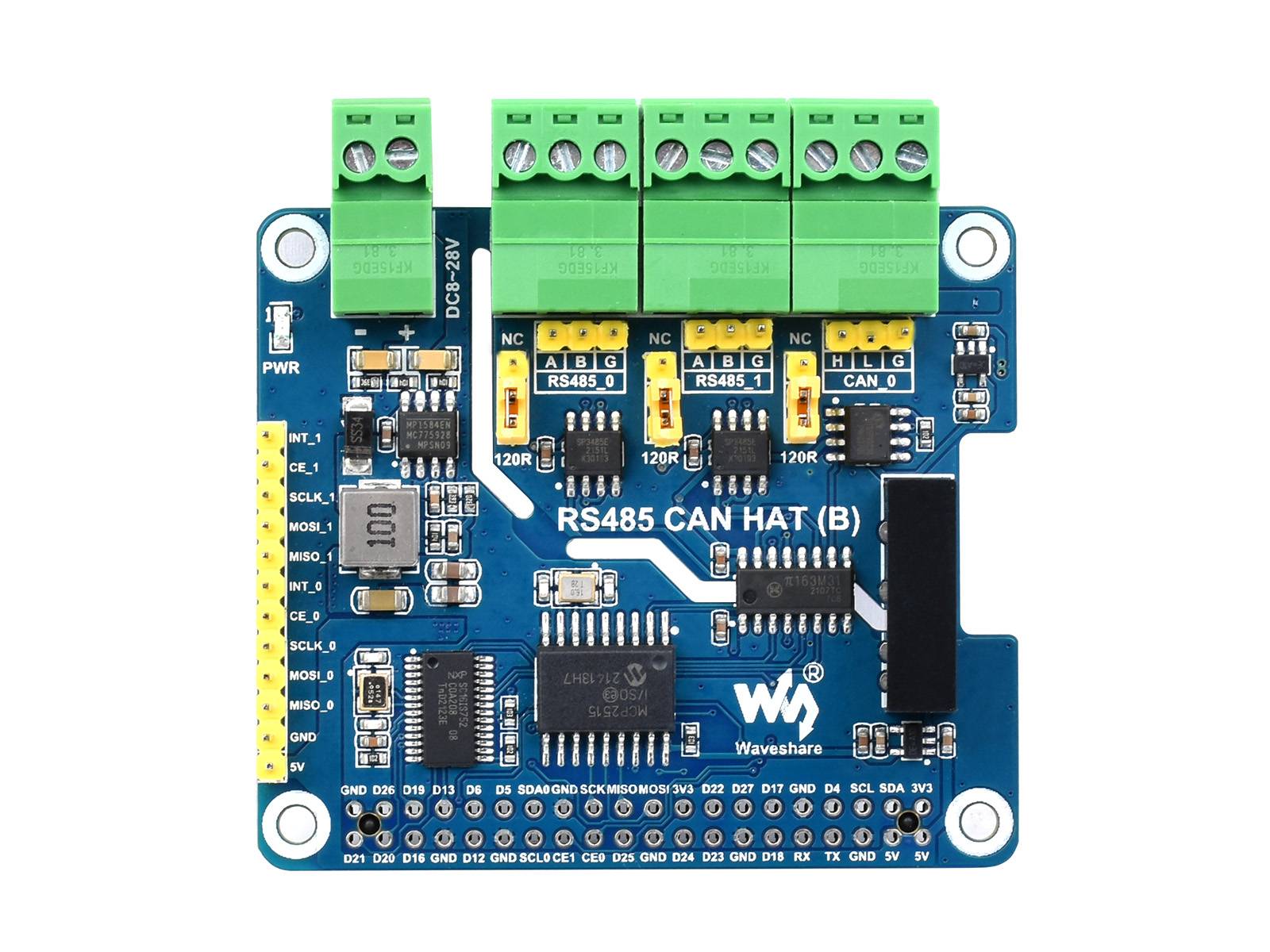

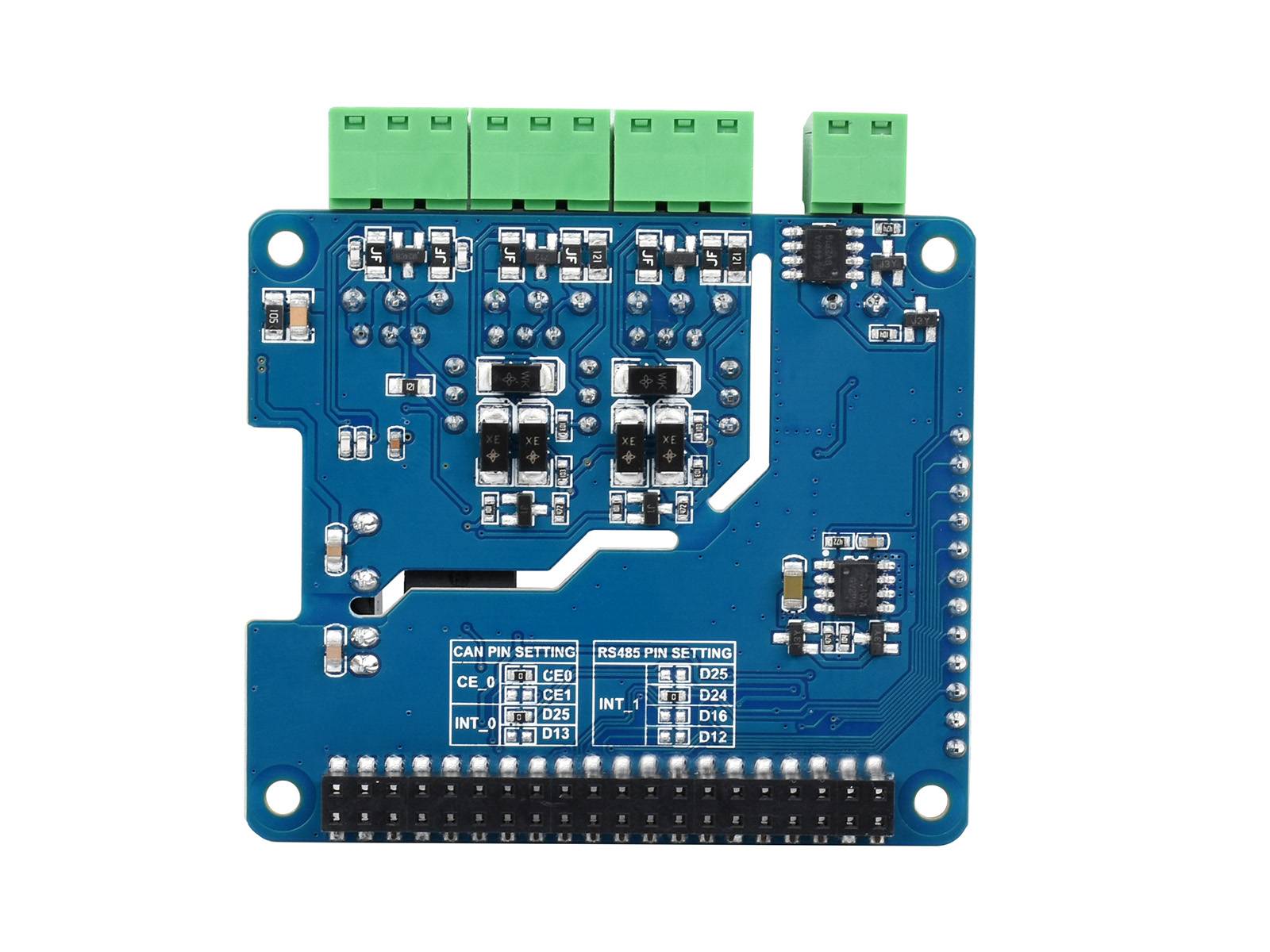

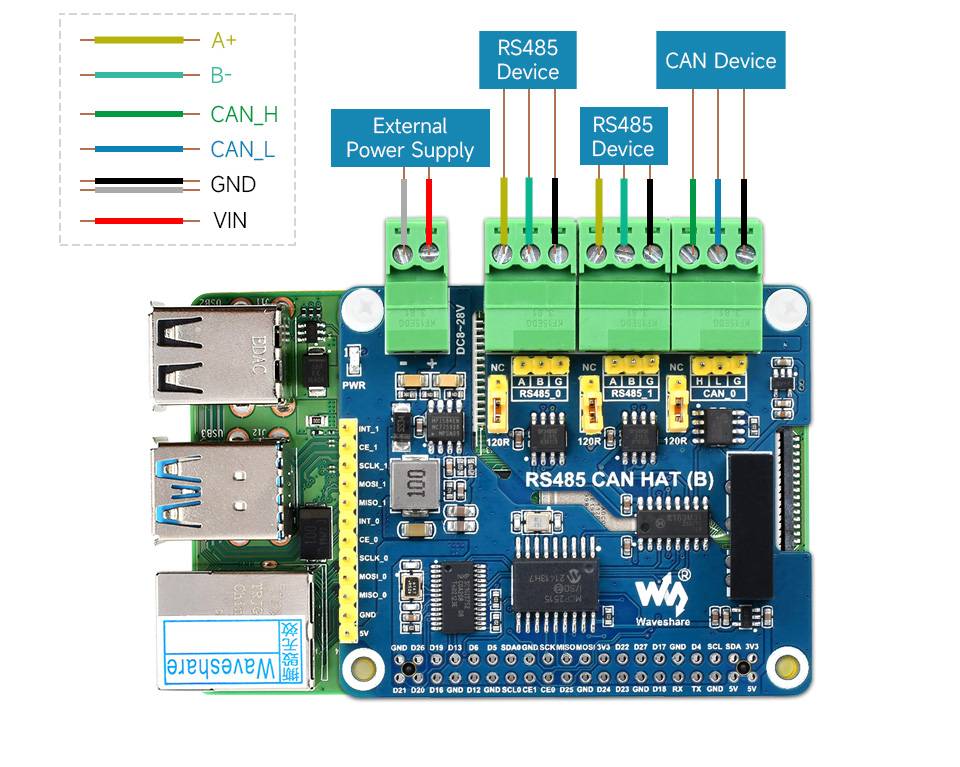

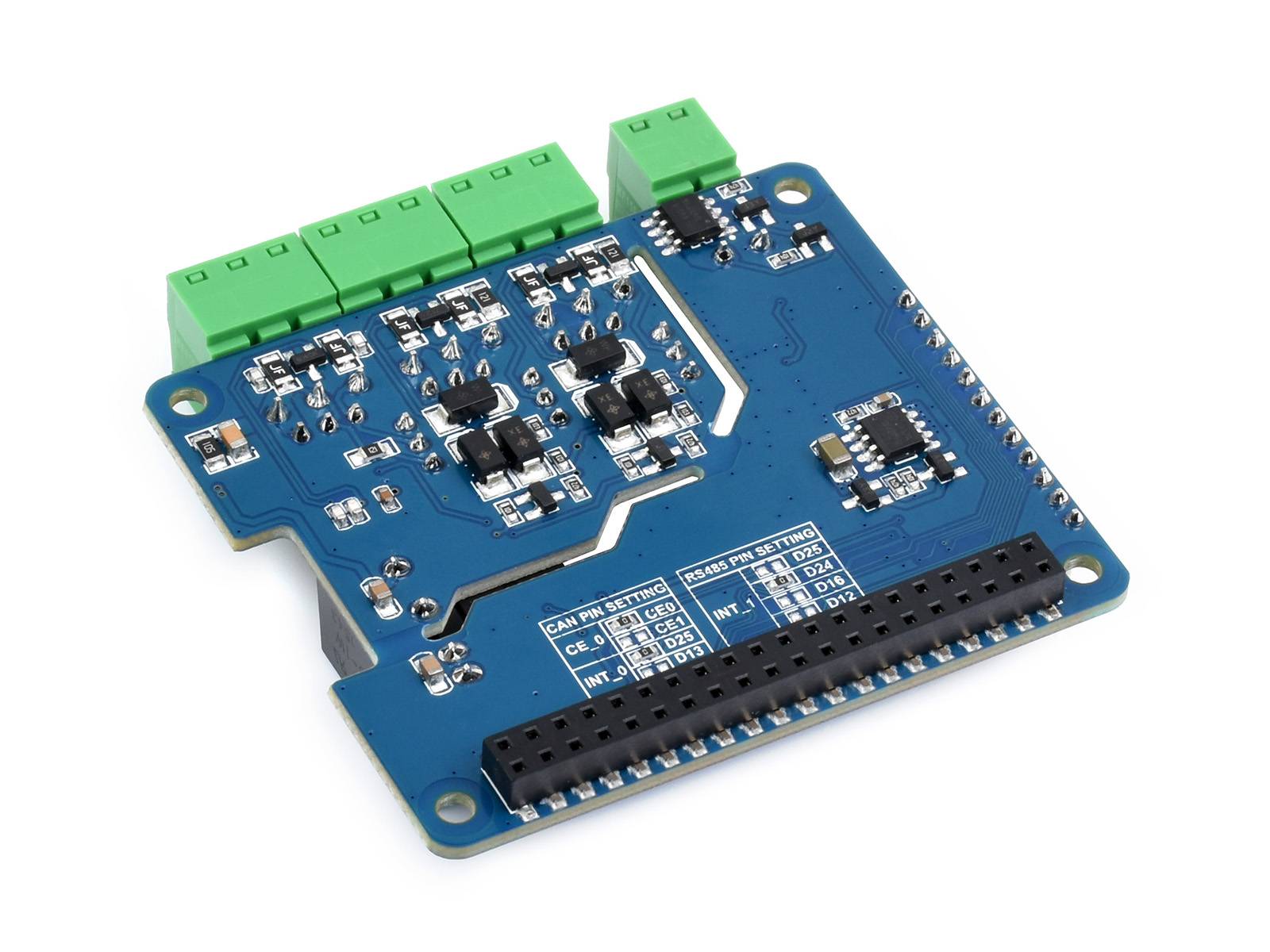

WaveShare Isolated RS485 CAN HAT (B) for Raspberry Pi 2CH RS485 and 1CH CAN Multi Protections

Isolierter RS485 CAN HAT (B) Für Raspberry Pi, 2-Kanal RS485 und 1-Kanal CAN, Mehrfachschutz. Eingebaute Stromversorgungsisolierung, ADI-Magnetisolierung und TVS-Diode usw. Standard-Raspberry-Pi-40PIN-GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry-Pi-Serie 1-Kanal-CAN, übernimmt MCP2515-Controller und CAN-Transceiver, wandelt SPI in CAN um 2-Kanal-RS485, verwendet eine SC16IS752+SP3485-Dual-Chip-Kombination, wandelt SPI in RS485 um Onboard-Stromumwandlungsschaltung, unterstützt 8~28V Weitspannungsnetzteil, kann den Raspberry Pi gleichzeitig mit Strom versorgen Integrierte Unibody-Stromversorgungsisolierung, die eine stabile isolierte Spannung liefert, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich Onboard Unibody Digital Isolation, zum Isolieren des Signals, zuverlässig und störungssicher, geringer Stromverbrauch Onboard TVS (Transient Voltage Suppressor), Unterdrückung von Stoßspannungen und transienten Spitzenspannungen im Stromkreis, blitzsicher & Anti-Elektrostatik Eingebaute rückstellbare Sicherung und Schutzdioden, sorgen für strom-/spannungsstabile Ausgänge, bieten Überstrom-/Überspannungsschutz, verbessern die Stoßfestigkeit Onboard 120? Abschlusswiderstand, konfiguriert durch Jumper Onboard-Anschlüsse und Stiftleisten, bequemerer Anschluss Breakout-SPI-Steuerpins zum Verbinden mit Host-Steuerplatinen Spezifikationen Erweiterte Schnittstelle:2-Kanal RS485 + 1-Kanal CAN KOMMUNIKATIONSSCHNITTSTELLE:SPI CAN-Controller:MCP2515 CAN-Transceiver:SIT65HVD230DR/SN65HVD23D CAN-Baudrate:?1 Mbit/s UART-Erweiterungschip:SC16IS752 RS485-Transceiver:SP3485 RS485-Baudrate: 300–921600 bps Stromversorgung:Externer Stromversorgungsanschluss ODER Raspberry Pi Externer Stromversorgungsbereich:DC 8~28V Betriebsspannung:3,3V Abmessungen:65×56,5mm Was ist an Bord Chipmerkmale MCP2515 CAN-Controller SIT65HVD230DR/SN65HVD23D CAN-Transceiver SP3485 RS485-Transceiver SC16IS752 UART-Erweiterung ?163M31 digitaler Isolator B0505LS-1W Netzteiltrennung Andere Netzteilschnittstelle DC 8~28V, kann HAT und Raspberry Pi mit Strom versorgen RS485-Busschnittstelle Anschluss über Schraubklemmen/Stiftleisten CAN-Bus-Schnittstelle Anschluss über Schraubklemmen/Stiftleisten Raspberry Pi GPIO-Header SPI-Steuerkopf für die Verbindung mit Host-Boards wie STM32/Arduino Jumper für CAN-Abschlusswiderstand Standardmäßig auf 120 ? schalten RS485-Abschlusswiderstandsbrücke Standardmäßig auf 120 ? schalten Betriebsanzeige WIKI: waveshare.com/wiki/RS485_CAN_HAT_(B) Lieferumfang RS485 CAN HAT (B) x1 2x20PIN Buchsenleiste x1 Schraubenpaket x1
