Name: Weidmüller DRIKIT 12VDC 2CO LD Koppelrelais 12 V/DC 5 A 2 Wechsler 10 St.
Brand: Weidmüller
SKU: 1916853
Availability: BackOrder

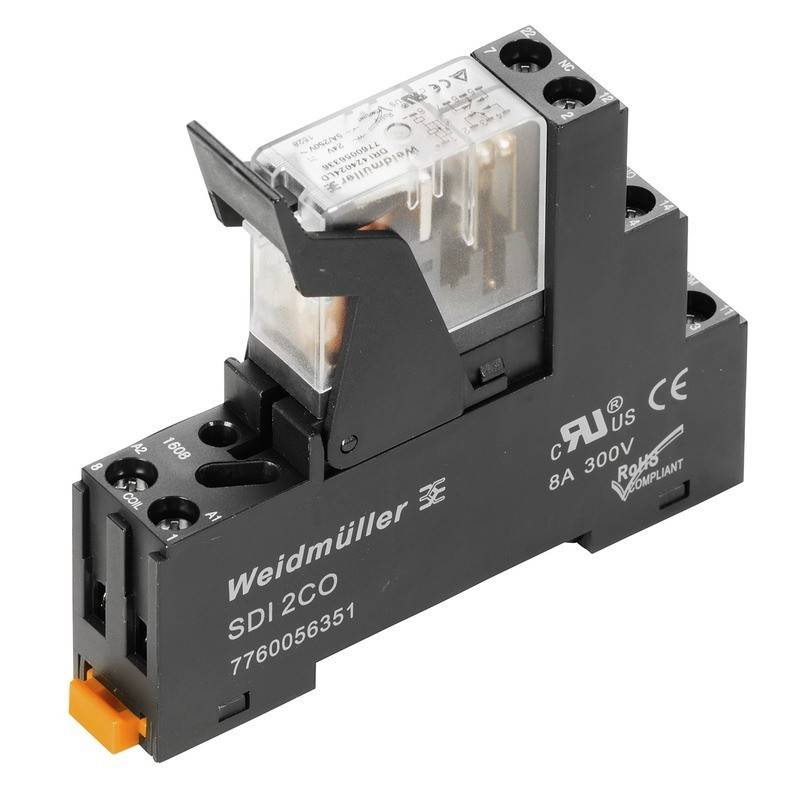

'Ein Weidmüller Relais mit der Modellnummer SDI 2CO und Spezifikationen 8A, 300V. Es zeigt Prüfzeichen und eine transparente Abdeckung.'

Abbildung ähnlich

Produkt-Art

Koppelrelais

Kontaktart

2 Wechsler

Nennspannung

12 V/DC

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

5 A

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 6. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (72,26 € / Stück)

72,26 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Feuchtigkeit: 35...85 % rel. Feuchte, keine Betauung
Lagertemperatur: -40 °C...85 °C
Nennleistung: 530 mW
Ansprech-/Abfallspannung typ.: 9 V / 1.8 V DC
Statusanzeige: LED grün
Nennschaltspannung: 250 V AC
Schaltleistung DC (ohmsch), max.: 150 W @ 24 V
min. Schaltleistung: 10 mA @ 12 V, 100 mA @ 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Nein
Mechanische Schaltstellungsanzeige: Nein
Bemessungsspannung: 250 V
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: IIIb
Spannungsfestigkeit Eingang - Ausgang: 4 kVeff / 1 min
Spannungsfestigkeit benachbarte Kontakte: 1,5 kVeff / 1 min
Spannungsfestigkeit offener Kontakt: 1 kVeff / 1 min
Stehstoßspannung: 4,8 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Anzugsdrehmoment, min.: 0,5 Nm
Anzugsdrehmoment, max.: 0,8 Nm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,25 mm²
Klemmbereich, max.: 4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 4 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 4 mm²
Klingenmaß: Gr. PH1
Schaltspannung DC, max.: 250 V
Ausschaltverzögerung: ≤ 10 ms

Produkt-Art: Koppelrelais

Typ: DRIKIT 12VDC 2CO LD

Anschluss: Schrauben

Herstellerfarbe: Schwarz

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi

Nennspannung: 12 V/DC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 1250 VA

Mechanische Lebensdauer: 10 x 10⁶ Zyklen

Luft-/Kriechstrecke (Spule/Kontakte): 3 mm

Widerstand (Spule): 270 Ω

: IP20

Max. Temperatur: +55 °C

Min. Temperatur: -40 °C

Tiefe: 67.7 mm

Breite: 15.8 mm

Höhe: 80.2 mm

Abm.: (B x H x T) 15.8 x 80.2 x 67.7 mm

Inhalt: 10 St.

Gewicht: 64 g

RoHS-konform: Ja

Dauerstrom (max.): 5 A

Betriebsspannung: 12 V/DC

UKCA: nicht relevant

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Kontaktart

Nennspannung

Schaltspannung (max.)

Schaltstrom (max.)

Weidmüller DRIKIT 12VDC 2CO LD Koppelrelais 12 V/DC 5 A 2 Wechsler 10 St.

Bestell-Nr.:1916853

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

Dieser Artikel

2 Wechsler

12 V/DC

250 V/AC

5 A

Stück

Min.: 1

Vielfache: 1

72,26 €^*

10 Stk. Weidmüller Koppelrelais 230VAC RCMKIT-I

Bestell-Nr.:1915620

Lieferung Di., 15. Dez.

20 Set(s)

Versand durch Elektro4000.de

4 Wechsler

230 V/AC

240 V/AC

6 A

Stück

Min.: 1

Vielfache: 1

336,84 €^*

10 Stk. Weidmüller Koppelrelais 24VDC

Bestell-Nr.:1913007

Lieferung Di., 15. Dez.

20 Set(s)

Versand durch Elektro4000.de

4 Wechsler

24 V/DC

240 V/AC

6 A

Stück

Min.: 1

Vielfache: 1

346,09 €^*

10 Stk. Weidmüller Koppelrelais 24VDC RCIKIT

Bestell-Nr.:1914926

Lieferung Di., 15. Dez.

20 Set(s)

Versand durch Elektro4000.de

2 Wechsler

24 V/DC

400 V/AC

8 A

Stück

Min.: 1

Vielfache: 1

236,69 €^*

Weidmüller DRIKIT 110VDC 1CO LD/PB Koppelrelais 110 V/DC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1916195

Lieferung Mi., 18. Nov.

Versand durch Conrad Electronic

1 Wechsler

110 V/DC

250 V/AC

10 A

Stück

Min.: 1

Vielfache: 1

77,30 €^*

Weidmüller DRIKIT 110VDC 2CO LD/PB Koppelrelais 110 V/DC 5 A 2 Wechsler 10 St.

Bestell-Nr.:1915021

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

2 Wechsler

110 V/DC

250 V/AC

5 A

Stück

Min.: 1

Vielfache: 1

82,34 €^*

Weidmüller DRIKIT 115VAC 1CO LD Koppelrelais 115 V/AC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1917617

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

1 Wechsler

115 V/AC

250 V/AC

10 A

Stück

Min.: 1

Vielfache: 1

75,62 €^*

Weidmüller DRIKIT 115VAC 1CO LD/PB Koppelrelais 115 V/AC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1917421

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

1 Wechsler

115 V/AC

250 V/AC

10 A

Stück

Min.: 1

Vielfache: 1

78,98 €^*

Weidmüller DRIKIT 115VAC 2CO LD/PB Koppelrelais 115 V/AC 5 A 2 Wechsler 10 St.

Bestell-Nr.:1917619

Lieferung Mo., 16. Nov.

Versand durch Conrad Electronic

2 Wechsler

115 V/AC

250 V/AC

5 A

Stück

Min.: 1

Vielfache: 1

88,23 €^*

Weidmüller DRIKIT 12VDC 1CO LD Koppelrelais 12 V/DC 10 A 1 Wechsler 10 St.

Bestell-Nr.:1915615

Lieferung Mi., 27. Jan. 2027

Versand durch Conrad Electronic

1 Wechsler

12 V/DC

250 V/AC

10 A

Stück

Min.: 1

Vielfache: 1

67,22 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1916853 Weidmüller DRIKIT 12VDC 2CO LD Koppelrelais 12 V/DC 5 A 2 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1916853 Weidmüller DRIKIT 12VDC 2CO LD Koppelrelais 12 V/DC 5 A 2 Wechsler 10 St.

Beschreibung

Relaiskoppler als montierte Baugruppe bestehend aus Steckrelais und Stecksockel. Steuer- und Laststromkreis sind galvanisch getrennt.

Lieferumfang

Geliefert wird: Weidmüller Koppelrelais 12VDC Wechsler DRIKIT 12VDC 2CO LD, Verpackungseinheit: 10 Stk., EAN: 4050118497038

Beschreibung

Relaiskoppler als montierte Baugruppe bestehend aus Steckrelais und Stecksockel. Steuer- und Laststromkreis sind galvanisch getrennt.

Lieferumfang

Geliefert wird: Weidmüller Koppelrelais 12VDC Wechsler DRIKIT 12VDC 2CO LD, Verpackungseinheit: 10 Stk., EAN: 4050118497038
