Name: Weidmüller Halbleiterrelais 1126960000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.
Brand: Weidmüller
SKU: 1774553
Availability: BackOrder

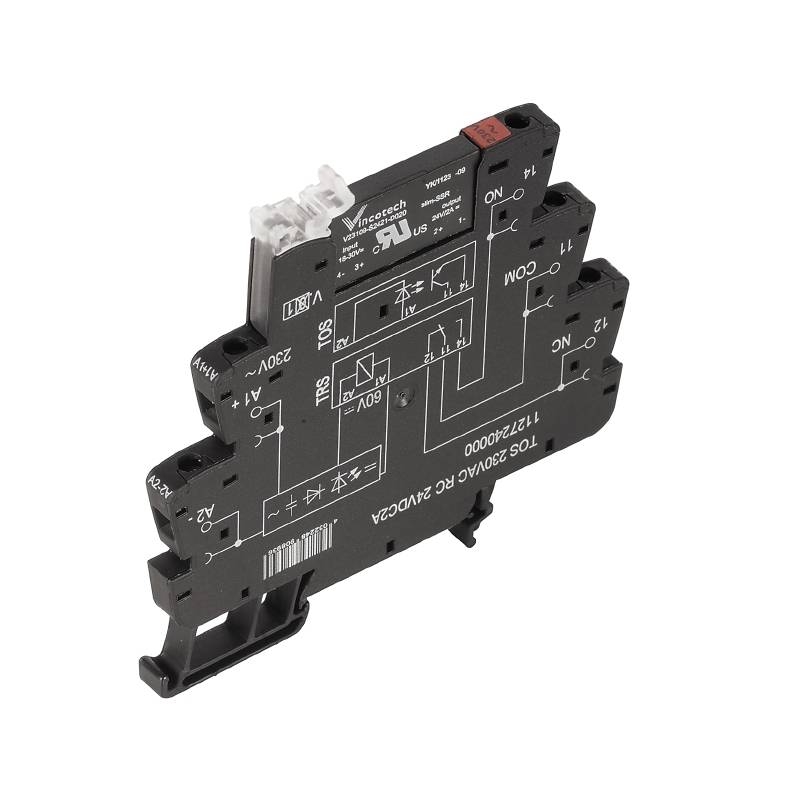

'Schwarzer Relaismodul für DIN-Schienenmontage, mit technischen Symbolen und elektrischen Anschlüssen auf der Vorderseite.'

Abbildung ähnlich

Produkt-Art

Halbleiterrelais

Steuerspannung (min.)

48 V/DC

48 V/AC

Steuerspannung (max.)

48 V/DC

48 V/AC

Schaltspannung (max.)

48 V/DC

Last-Strom (max.)

0.1 A

Datenblatt (PDF)

Lieferung Mo., 18. Jan. 2027

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf und Versand durch Conrad Electronic

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (23,31 € / Stück)

274,37 €

-15 %

233,10 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Lagertemperatur, max.: 70 °C
Lagertemperatur, min.: -40 °C
Statusanzeige: LED grün
Einschaltverzögerung: < 55 µs
Ausschaltverzögerung: < 4 ms
Spannungsfall bei max. Last: ≤ 1 V
Leckstrom: < 10 µA
Kurzschlussfest: Nein
Farbe: schwarz
Bemessungsspannung: 300 V
Überspannungskategorie: III
Kriech- und Luftstrecke Steuerseite - Lastseite: ≥ 5,5 mm
Stehstoßspannung: 6 kV (1,2/50 µs)
Feuchtigkeit: 5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung
MTTF: 1.670 Years
Ein- / Ausschaltspannung: 36 V/19 V/AC, 36 V/19 V/DC
Schutzschaltung: Gleichrichter
min. Schaltstrom: 500 µA
Schutzschaltung Lastseite: Freilaufdiode
max. Schaltfrequenz (AC Steuerspannung): 3 Hz
Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Verschmutzungsgrad: 2
Spannungsfestigkeit Steuerseite - Lastseite: 2,5 kVeff
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 2,5 mm²
Klingenmaß: Gr. PH0
max. Schaltfrequenz (DC Steuerspannung): 100 Hz
Anzugsdrehmoment, max.: 0,4 Nm
Leiterart: starre Kupferleiter, feindrähtige Kupferleiter
Spulenspannung Ersatzrelais abweichend zur Nennsteuerspannung: Ja
Spulenspannung Ersatzrelais: 24 V DC

Produkt-Art: Halbleiterrelais

Typ: TOS 48VUC 48VDC0,1A

Anschluss: Schrauben

Steuerspannung (min.): 48 V/DC
48 V/AC

Steuerspannung (max.): 48 V/DC
48 V/AC

Steuerspannungs-Bereich: 48, 48 - 48, 48 V/DC, V/AC

Steuerstrom (max.): 8 mA

Schaltspannung (min.): 0 V/DC

Schaltspannung (max.): 48 V/DC

Last-Strom (max.): 0.1 A

Max. Schaltleistung: 0.29 VA
192 mW

Ausgangsspannung (max.): 48 V/DC

Ausgangsstrom (max.): 0.1 A

Kontaktart: 1 Schließer

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

: IP20

Breite: 6.4 mm

Höhe: 89.6 mm

Tiefe: 87.8 mm

Gewicht: 32.4 g

Dauerstrom (max.): 0.1 A

Inhalt: 10 St.

Nennsteuerspannung: 24 V/DC

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Schaltspannung (max.)

Ausgangsspannung (max.)

Weidmüller Halbleiterrelais 1126960000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Bestell-Nr.:1774553

Lieferung Mo., 18. Jan. 2027

Versand durch Conrad Electronic

Dieser Artikel

Schrauben

48 V/DC

0.1 A

48 V/DC

Stück

Min.: 1

Vielfache: 1

233,10 €^*

Weidmüller Halbleiterrelais 1126970000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Bestell-Nr.:1774377

Lieferung Mo., 14. Dez.

Versand durch Conrad Electronic

Schrauben

60 V/DC

0.1 A

60 V/DC

48 V/DC

Stück

Min.: 1

Vielfache: 1

269,34 €^*

Weidmüller Halbleiterrelais 1127000000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Bestell-Nr.:1774444

Lieferung Mo., 18. Jan. 2027

Versand durch Conrad Electronic

Schrauben

120 V/AC

0.1 A

120 V/AC

48 V/DC

Stück

Min.: 1

Vielfache: 1

316,50 €^*

Weidmüller Halbleiterrelais 1127430000 1 A Schaltspannung (max.): 240 V/AC 10 St.

Bestell-Nr.:1774445

Lieferung Mo., 18. Jan. 2027

Versand durch Conrad Electronic

Schrauben

48 V/DC

1 A

48 V/DC

240 V/AC

Stück

Min.: 1

Vielfache: 1

319,08 €^*

Weidmüller Halbleiterrelais 1391680000 2 A Schaltspannung (max.): 33 V/DC 10 St.

Bestell-Nr.:1765750

Lieferung Mo., 14. Dez.

Versand durch Conrad Electronic

Schrauben

24 V/DC

2 A

24 V/DC

33 V/DC

Stück

Min.: 1

Vielfache: 1

291,33 €^*

Weidmüller Halbleiterrelais 1391690000 2 A Schaltspannung (max.): 33 V/DC 10 St.

Bestell-Nr.:1765749

Lieferung Mo., 18. Jan. 2027

Versand durch Conrad Electronic

Zugfeder

24 V/DC

2 A

24 V/DC

33 V/DC

Stück

Min.: 1

Vielfache: 1

291,33 €^*

Weidmüller Halbleiterrelais 1421450000 5 A Schaltspannung (max.): 35 V/DC 20 St.

Bestell-Nr.:1765946

Lieferung Mi., 25. Nov.

Versand durch Conrad Electronic

Steckanschluss

32 V/DC

5 A

10 V/DC

35 V/DC

Stück

Min.: 1

Vielfache: 1

463,59 €^*

Weidmüller Halbleiterrelais 1990960000 5 A Schaltspannung (max.): 33 V/DC 10 St.

Bestell-Nr.:1766155

Lieferung Di., 27. Okt.

5 Set(s)

Versand durch Conrad Electronic

Schrauben

24 V/DC

5 A

24 V/DC

33 V/DC

Stück

Min.: 1

Vielfache: 1

357,30 €^*

WEI TOS 120VAC RC 230VAC1A Optokoppler, Anzahl Kontakte: Nen

Bestell-Nr.:1774446

Nicht verfügbar

Versand durch Conrad Electronic

Schrauben

120 V/AC

1 A

120 V/AC

240 V/AC

250 V/AC

Stück

Min.: 1

Vielfache: 1

443,34 €^*

WEI TOS 230VAC RC 230VAC1A Optokoppler, Anzahl Kontakte: Nen

Bestell-Nr.:1774379

Nicht verfügbar

Versand durch Conrad Electronic

Schrauben

230 V/AC

1 A

230 V/AC

240 V/AC

Stück

Min.: 1

Vielfache: 1

443,34 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1774553 Weidmüller Halbleiterrelais 1126960000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1774553 Weidmüller Halbleiterrelais 1126960000 0.1 A Schaltspannung (max.): 48 V/DC 10 St.

Beschreibung

Weidmüller 1126960000. Produktfarbe: Schwarz

Lieferumfang

Geliefert wird: Weidmüller Halbleiterrelais 48VUC10%,3...48VDC TOS 48VUC 48VDC0,1A, Verpackungseinheit: 10 Stk., EAN: 4032248908493

Beschreibung

Weidmüller 1126960000. Produktfarbe: Schwarz

Lieferumfang

Geliefert wird: Weidmüller Halbleiterrelais 48VUC10%,3...48VDC TOS 48VUC 48VDC0,1A, Verpackungseinheit: 10 Stk., EAN: 4032248908493
