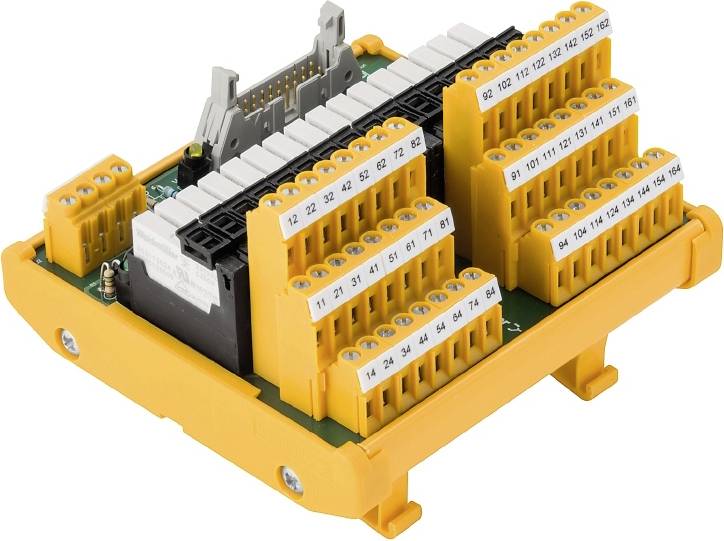

Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSMS-16H 24V+ 1CO S 1 Wechsler 24 V/DC Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaisplatine
Betriebsspannung
24 V/DC
Kontaktart
1 Wechsler
Anschluss
Schrauben
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (142,85 € / Stück)
142,85 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- LED-Statusanzeige pro Relais: grün
- Anschluss (Steuerseite): Steckverbinder nach IEC60603-13/DIN41651
- Anschluss (Feldseite): LP3R 5.08mm
- Mechanische Lebensdauer: 5 x 106 Schaltungen
- Eingangsspannung: 24 V DC ± 10%
- Eingangsstrom: 7.1 mA
- Material Kontakte: AgNi 90/10
- Mindestkontaktspannung: 5 V
- Mindestkontaktstrom: 100 mA
- Nenn-Eingangsspannung: < 50 V AC
- Nenn-Ausgangsspannung: 250 V AC
- Überspannungskategorie Eingang/Ausgang: III
- Überspannungskategorie Ausgang/Ausgang: II
- Verschmutzungsgrad: 2
- Klemmbereich, min.: 0,13 mm²
- Klemmbereich, max.: 6 mm²
- Leiteranschlussquerschnitt min. AWG: AWG 26
- Leiteranschlussquerschnitt max. AWG: AWG 12
- Abisolierlänge: 6 mm
- Versorgungsspannungs-LED-Status: gelb
- Anzugsmoment, max.: 0,6 Nm
- Sicherung pro Relais: Nein
- Spannungsversorgungssicherung: Nein
- Anzahl der Pole (Steuerungsseite): 20-poliger Stecker
- Verpackungsart
Piece
- Produkt-Art
Relaisplatine
- Besonderheiten
mit Anzeige, LED
- Typ
RSMS-16H 24V+ 1CO S
- Betriebsspannung
24 V/DC
- Kontaktart
1 Wechsler
- Schaltspannung (max.)
250 V/AC
- Schaltstrom (max.)
4.5 A
- Anschluss
Schrauben
- Inhalt
1 St.
- Gewicht
398.82 g
- Max. Temperatur
+50 °C
- Min. Temperatur
-25 °C
- Länge
112 mm
- Breite
109 mm
- Höhe
85 mm
- Abm.
(L x B x H) 112 x 109 x 85 mm
Hutschiene TH35
112
109 mm
85 mm
250 V
20
Schraubanschluss
2
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2242548 Weidmüller Relaisplatine mit Anzeige, LED 1 St. RSMS-16H 24V+ 1CO S 1 Wechsler 24 V/DC Piece
Beschreibung
Schnittstelle, RSM, Schraubanschluss
Lieferumfang
- Geliefert wird: Weidmüller Übergabemodul mit Relais RSS RSMS-16H 24V+ 1CO S, Verpackungseinheit: 1 Stk., EAN: 4050118263633
