Name: Weidmüller TRP 5VDC 2CO AU Koppelrelais 5 V/DC 8 A 2 Wechsler 10 St.
Brand: Weidmüller
SKU: 2245353
Availability: BackOrder

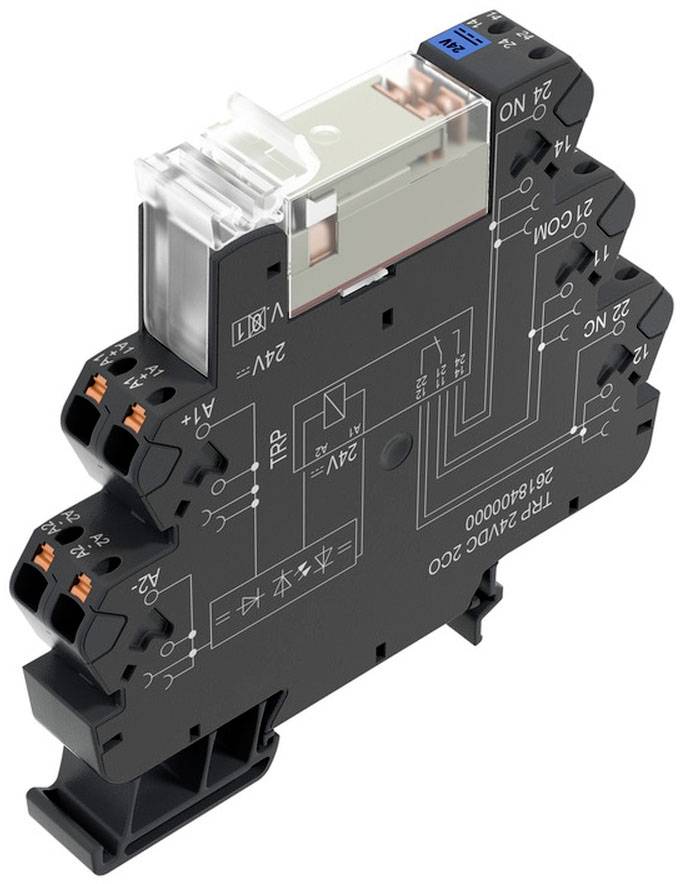

Schwarzes Relaismodul mit Beschriftungen und Schaltplänen, zeigt elektrische Kontakte, 24V Kennzeichnung und Anschlussdetails.

Abbildung ähnlich

Produkt-Art

Koppelrelais

Kontaktart

2 Wechsler

Nennspannung

5 V/DC

Schaltspannung (max.)

250 V DC/AC

Schaltstrom (max.)

8 A

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 6. Jan. 2027

Verkauf und Versand durch Conrad Electronic

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (18,00 € / Stück)

179,99 €

inkl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Technische Daten

Tragschiene: TS 35
Brennbarkeitsklasse nach UL 94: V-0
Überspannungskategorie: III
Verschmutzungsgrad: 2
Spannungsfestigkeit Eingang - Ausgang: 1,2 kVeff / 5 s
Spannungsfestigkeit benachbarte Kontakte: 2,5 kVeff
Stehstoßspannung: 6 kV (1,2/50 µs)
Abisolierlänge Bemessungsanschluss: 8 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 2,5 mm²
Leiteranschlussquerschnitt AWG, min.: 26
Leiteranschlussquerschnitt AWG, max.: 14
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²
Klingenmaß: 0,4 x 2,0 mm

Produkt-Art: Koppelrelais

Typ: TRP 5VDC 2CO AU

Anschluss: PUSH IN mit Betätigungselement

Herstellerfarbe: Schwarz

Ansprechspannung (max.): 3 V/DC

Ansprechzeit: 11 ms

Abfallzeit: 7 ms

Kontaktart: 2 Wechsler

Kontaktmaterial: AgNi + 5µm Au

Nennspannung: 5 V/DC

Schaltspannung (max.): 250 V DC/AC

Schaltstrom (max.): 8 A

Max. Schaltleistung: 2000 VA
192 W

Mechanische Lebensdauer: 30 X 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 5.5 mm

Besonderheiten: mit Anzeige, LED
mit Freilaufdiode
mit Verpolschutzdiode
ohne Prüftaste

: IP20

Max. Temperatur: +60 °C

Min. Temperatur: -40 °C

Tiefe: 87.8 mm

Breite: 12.8 mm

Höhe: 89.4 mm

Abm.: (B x H x T) 12.8 x 89.4 x 87.8 mm

Inhalt: 10 St.

Gewicht: 57 g

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Schaltstrom (max.)

Kontaktart

Weidmüller TRP 120VAC RC 1CO 16A Koppelrelais 120 V/AC 16 A 1 Wechsler 10 St.

Bestell-Nr.:2245325

Lieferung Di., 29. Dez.

Versand durch Conrad Electronic

120 V/AC

16 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

275,00 €^*

Weidmüller TRP 120VAC RC 1CO AGSNO Koppelrelais 120 V/AC 6 A 1 Wechsler 10 St.

Bestell-Nr.:2245287

Lieferung Di., 29. Dez.

Versand durch Conrad Electronic

120 V/AC

6 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

244,99 €^*

Weidmüller TRP 120VAC RC 1CO AU Koppelrelais 120 V/AC 6 A 1 Wechsler 10 St.

Bestell-Nr.:2245302

Lieferung Mo., 1. Feb. 2027

Versand durch Conrad Electronic

120 V/AC

6 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

255,00 €^*

Weidmüller TRP 120VAC RC 1CO Koppelrelais 120 V/AC 6 A 1 Wechsler 10 St.

Bestell-Nr.:2245314

Lieferung Mo., 1. Feb. 2027

Versand durch Conrad Electronic

120 V/AC

6 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

244,99 €^*

Weidmüller TRP 120VAC RC 2CO AU Koppelrelais 120 V/AC 8 A 2 Wechsler 10 St.

Bestell-Nr.:2245345

Lieferung Mo., 1. Feb. 2027

Versand durch Conrad Electronic

120 V/AC

8 A

2 Wechsler

Stück

Min.: 1

Vielfache: 1

275,00 €^*

Weidmüller TRP 120VAC RC 2CO Koppelrelais 120 V/AC 8 A 2 Wechsler 10 St.

Bestell-Nr.:2245343

Lieferung Di., 29. Dez.

Versand durch Conrad Electronic

120 V/AC

8 A

2 Wechsler

Stück

Min.: 1

Vielfache: 1

269,00 €^*

Weidmüller TRP 120VUC 1CO 16A Koppelrelais 120 V DC/AC 16 A 1 Wechsler 10 St.

Bestell-Nr.:2245326

Lieferung Di., 29. Dez.

Versand durch Conrad Electronic

120 V DC/AC

16 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

229,99 €^*

Weidmüller TRP 120VUC 1CO AGSNO Koppelrelais 120 V DC/AC 6 A 1 Wechsler 10 St.

Bestell-Nr.:2245293

Lieferung Mo., 1. Feb. 2027

Versand durch Conrad Electronic

120 V DC/AC

6 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

204,99 €^*

Weidmüller TRP 120VUC 1CO AU Koppelrelais 120 V DC/AC 6 A 1 Wechsler 10 St.

Bestell-Nr.:2245307

Lieferung Di., 29. Dez.

Versand durch Conrad Electronic

120 V DC/AC

6 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

214,99 €^*

Weidmüller TRP 120VUC 1CO Koppelrelais 120 V DC/AC 6 A 1 Wechsler 10 St.

Bestell-Nr.:2245300

Lieferung Fr., 6. Nov.

5 Set(s)

Versand durch Conrad Electronic

120 V DC/AC

6 A

1 Wechsler

Stück

Min.: 1

Vielfache: 1

204,99 €^*

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2245353 Weidmüller TRP 5VDC 2CO AU Koppelrelais 5 V/DC 8 A 2 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler TRP 5VDC 2CO AU

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler TermseriesTyp:TRP 5VDC 2CO AUAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:4..6 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:8 ASchutzart (IP):IP20Breite:12,8 mmHöhe:89,4 mmTiefe:87,8 mm
Weidmüller Relaiskoppler TRP 5VDC 2CO AU: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118670257

Geliefert wird: Weidmüller Relaiskoppler Termseries TRP 5VDC 2CO AU, Verpackungseinheit: 10 Stk., EAN: 4050118670257
