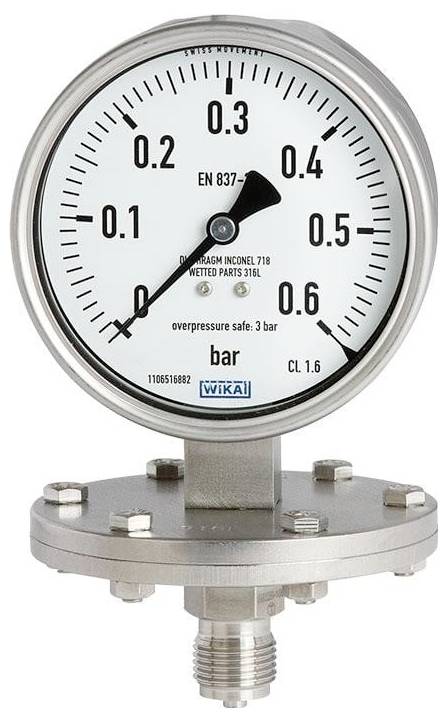

Abbildung ähnlich
Abbildung ähnlich
WIKA Plattenfedermanometer 9022910 432.50 Anschluss (Manometer): Unterseite 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Typ: 432.50
- Gehäuse: mit Druckentlastungsöffnung
- Anzeigebereich: -1...+3 bar
- Prozessanschluss: G 1/2 B
- Nenngröße: 100 mm
- Anschlusslage: unten
- Sichtscheibe: Mehrschichten-Sicherheitsglas
- Genauigkeitsklasse: Klasse 1,6
- Manometer-Standard: International (Europa)
- Gehäusefüllung: ohne
- Zeiger: Standardzeiger
- Überlastgrenze: 5 x Skalenendwert, max 40 bar + Unterdrucksicher
- Plattenfeder-Werkstoff: Inconel 718 (2.4668)
- Werkstoff-Plattenfederunterteil: CrNi-Stahl
- Umgebungstemperatur: -20 ... +60 °C
- Messstofftemperatur: -20...+100 °C
- Schutzart: IP 54
- Druckraumdichtung: FPM
- Seriennummer: mit Seriennummer
- Produkt-Art
Plattenfedermanometer
- Anzeigebereich (min.)
-1 bar
- Anzeigebereich (max.)
+3 bar
- Ausführung
432.50
- Betriebstemperatur
-20 bis +60 °C
- Min. Betriebstemperatur
-20 °C
- Max. Betriebstemperatur
+60 °C
- Herst.-Teilenr.
9022910
- Material (Details)
mit Druckentlastungsöffnung
- Abm.
(Ø) 100 mm
- Anschluss
G 1/2
- Anschluss
Unterseite
- Durchmesser
100 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3526035 WIKA Plattenfedermanometer 9022910 432.50 Anschluss (Manometer): Unterseite 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3526035 WIKA Plattenfedermanometer 9022910 432.50 Anschluss (Manometer): Unterseite 1 St.
Beschreibung
Druckmessgerät mit Plattenfeder, CrNi-Stahl-AusführungTyp: 432.50Technische Daten nach Datenblatt: PM 04.03Gehäuse: CrNi-StahlRing: CrNi-StahlZeigerwerk: CrNi-StahlMesssystem: CrNi-StahlGehäusefüllung: ohneGehäuse: mit DruckentlastungsöffnungNenngröße: 100 mmAnzeigebereich: -1...+3 barProzessanschluss: G 1/2 BPlattenfeder-Werkstoff: Inconel 718 (2.4668)Werkstoff-Plattenfederunterteil: CrNi-StahlZeiger: Standardzeigerzulässige Messstofftemperatur: -20...+100 °CGenauigkeitsklasse: Klasse 1,6Überlastgrenze: 5 x Skalenendwert, max 40 bar + UnterdrucksicherSchutzart: IP 54Druckraumdichtung: FPMSichtscheibe: Mehrschichten-SicherheitsglasManometer-Standard: International (Europa)Herstellerlogo: *WIKA*Seriennummer auf Zifferblatt: FORTLFD.-NR. *...*
Lieferumfang
- Geliefert wird: Wika Wiegand Plattenfedmano 432.50.100 CRNi -1/+3bar G1/2B 9022910, Verpackungseinheit: 1 Stk., EAN:
