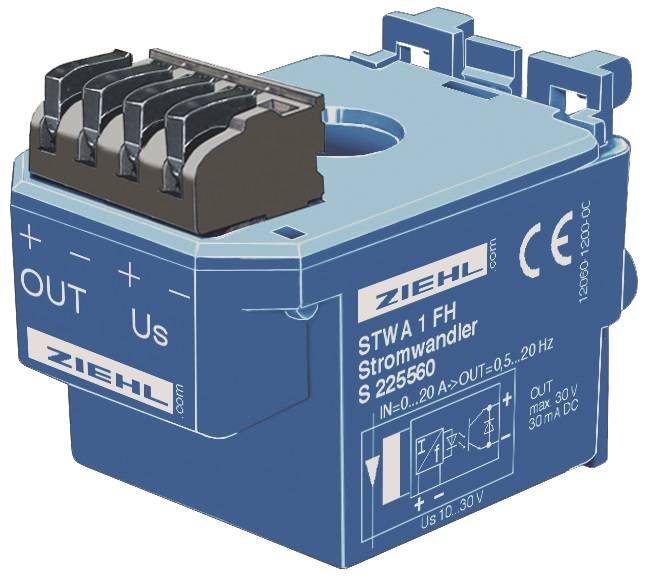

Ziehl S225560, AC-Elektronik-Stromwandler Typ STWA1FH

Der Strommessumformer STWA1FH verfügt über einen Frequenzausgang von 0,5 bis 20 Hz, der einem Stromfluss von 0 bis 20 A entspricht. Durch mehrfaches Durchschleifen des stromführenden Leiters wird der Strombereich entsprechend reduziert (z. B. 0 bis 5 A bei vierfachem Durchschleifen entsprechen 0,5 bis 20 Hz). Für die Erfassung beliebig großer Ströme kann der STWA1FH in den Sekundärkreis eines großen Stromwandlers mit sekundär 5 A eingebunden werden (Kabel viermal durch den STWA1FH führen). Der Frequenzausgang ist dabei proportional zum Primärstrom des eingesetzten Wandlers, z. B. 0 bis 100 A bei einem Wandler 100/5 A.

Das Offset von 0,5 Hz zu Beginn des Übertragungsbereichs ist technisch bedingt und kann bei der Auswertung entsprechend berücksichtigt werden.

Anwendung:
Der STWA1FH ermöglicht die kostengünstige Erfassung des IST-Wertes eines Wechselstroms über einen Digitaleingang einer SPS, wodurch teure Analogeingangsbaugruppen überflüssig werden. Besonders geeignet ist der STWA1FH zur Erfassung der Stromaufnahme von Elektromotoren in Bearbeitungsmaschinen. Hier kann der Vorschub abhängig von der Belastung des Motors geregelt werden.
