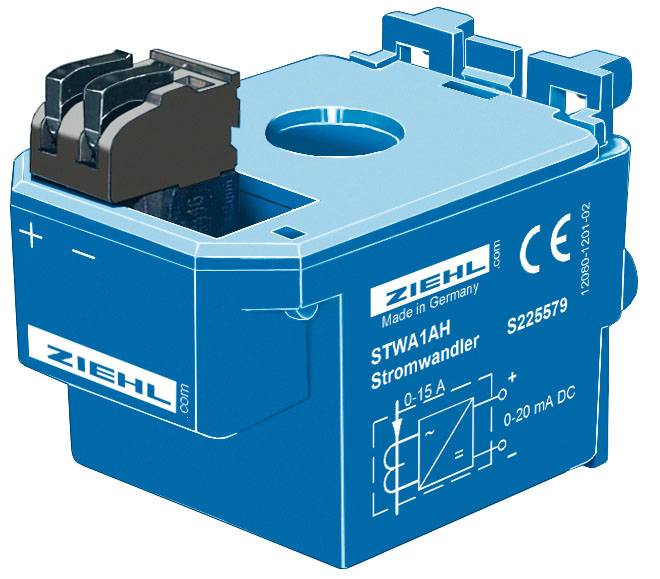

Ziehl S225579, AC-Elektronik-Stromwandler Typ STWA1AH

Der Strommessumformer STWA1AH dient zur Messung von AC-Strömen im Bereich von 0 bis 15 A. Durch mehrfaches Durchschleifen des stromführenden Leiters kann der Strombereich entsprechend reduziert werden (z. B. 0 bis 5 A bei dreifachem Durchschleifen). Für die Erfassung beliebig großer Ströme wird der STWA1AH in den Sekundärkreis eines großen Stromwandlers mit sekundär 5 A eingebunden (Kabel dreimal durch den STWA1AH führen). Der Ausgangsstrom ist dabei proportional zum Primärstrom des eingesetzten Wandlers, z. B. 0 bis 100 A bei einem Wandler 100/5 A.

Der Analogausgang ist potenzialfrei, und die Last am Ausgang sollte zwischen 50 und 300 Ω liegen. Der STWA1AH ermöglicht die Erfassung des IST-Wertes eines Wechselstroms. Das Ausgangssignal kann mit Baugruppen mit Analogeingängen für DC 0–20 mA ausgewertet werden, z. B. mit den ZIEHL-Geräten TR210 oder STW1000V2.

Hinweis: Für Ströme von 0 bis 20 A und 0 bis 100 A empfiehlt sich der AC-Elektronik-Stromwandler Typ STWA2AH.
