Akustische Bildgebung für die industrielle Wartung

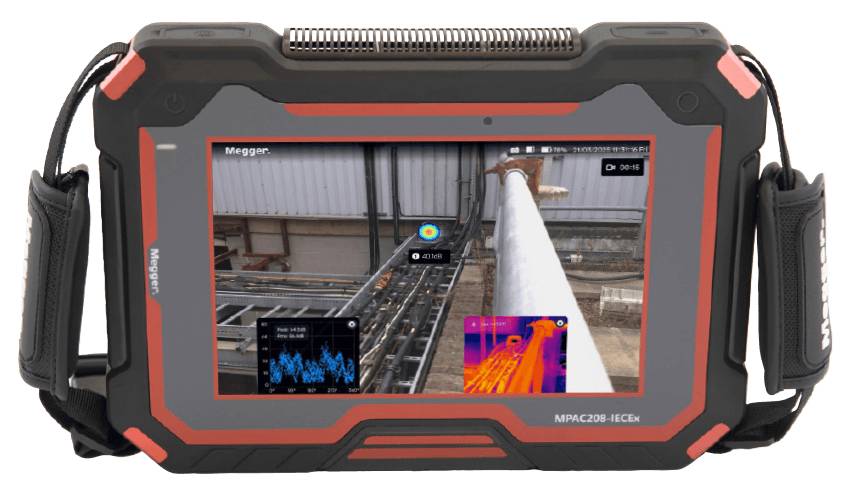

Im Kern der MPAC208 arbeitet ein MEMS-Mikrofonarray mit 208 Kanälen im Frequenzbereich von 2 bis 100 kHz. Dadurch lassen sich selbst kleinste Lecks und feine Ultraschallmuster detektieren. Die akustischen Daten werden mit den Bildern einer integrierten 13-MP-Optikkamera kombiniert und auf einem 8-Zoll-Touchscreen dargestellt. Überlagerte Echtzeitbilder machen Schallquellen unmittelbar sichtbar.

Präzise Lokalisierung auch auf Distanz
Mit einem Erkennungsbereich von bis zu 200 m eignet sich die MPAC208 sowohl für Inspektionen aus kurzer Entfernung als auch für Anwendungen mit Sicherheitsabstand, etwa an Umspannwerken oder Schaltanlagen. Funktionen wie die Focus-Filterung zur Unterdrückung von Hintergrundgeräuschen sowie die SoundScan™-Richtungsführung erleichtern die Lokalisierung von Fehlerquellen auch in lauten Industrieumgebungen.

Drei Betriebsmodi für unterschiedliche Diagnosen
Der Gasleck-Modus schätzt Leckrate, Entfernung und Kostenwirkung. Der Teilentladungsmodus ermöglicht PRPD-Analysen zur Klassifizierung von TE-Aktivität. Im mechanischen Modus erkennt die Kamera Ultraschallsignaturen von Lagerverschleiß, Ventilleckagen oder Kavitation.

Optional ergänzt ein Wärmebildmodul die akustische Analyse um thermische Informationen. Die IP54-geschützte Kamera wiegt 1,4 kg und erreicht mit zwei Wechselakkus eine Laufzeit von bis zu zehn Stunden. Eine IECEx-Version erlaubt zudem den Einsatz in explosionsgefährdeten Bereichen. Das Prokit MPAC208 kombiniert die MPAC208, das MPAC-TM640 und die MPAC-V zu einem attraktiven Preis.
