Kompakter Schutz auf kleinstem Raum

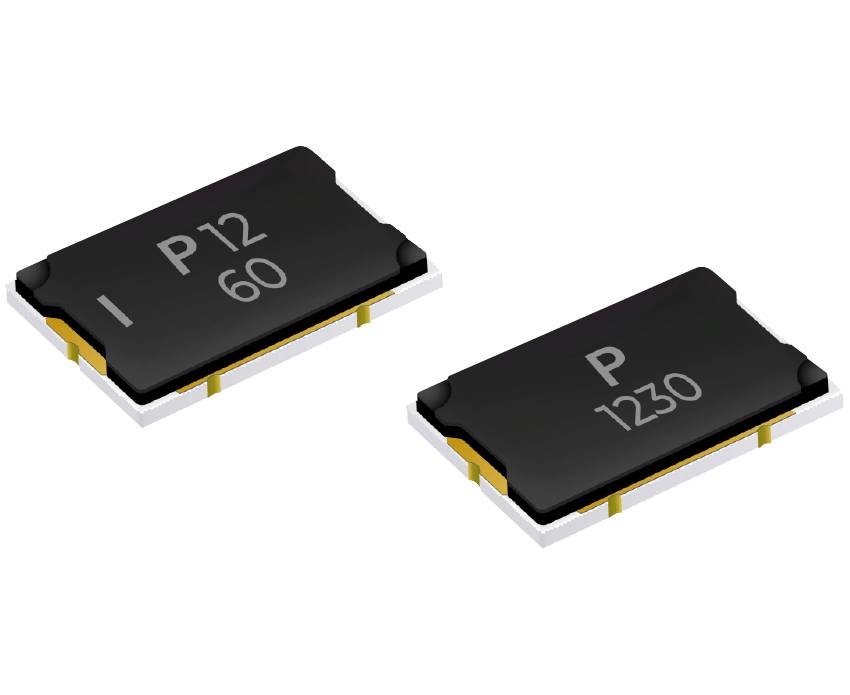

Die CLM-Serie von Polytronics umfasst dreipolige, oberflächenmontierbare Strombegrenzungsmodule, die Überstrom- und Überspannungsschutz in einem Bauteil vereinen und so einen stabilen Betrieb sowie eine zuverlässige Abschaltung im Fehlerfall gewährleisten. Grundlage dafür ist ein integriertes Sicherungselement, das den Stromfluss bei Überstrom unterbricht, während ein zusätzliches Widerstandsheizelement in Kombination mit externen Spannungsdetektoren wie IC oder FET einen gezielten Überspannungsschutz ermöglicht, indem es im Auslösefall Wärme erzeugt und das Sicherungselement aktiviert.

Kompakter Schutz in platzreduzierten Umgebungen
Durch schnelle Reaktionszeiten und eine Auslegung für Betriebsspannungen von 36 V, 62 V und 80 V DC bei Nennströmen von 5 A bis 60 A eignen sich die Module für eine Vielzahl leistungsdichter Anwendungen, bei denen sowohl Zuverlässigkeit als auch Bauraum entscheidend sind. Die kompakten Bauformen tragen zusätzlich dazu bei, den Platzbedarf auf der Leiterplatte zu minimieren, ohne Kompromisse bei der Performance einzugehen.

Das robuste Glas-Epoxy-Gehäuse erlaubt den Einsatz in einem Temperaturbereich von −10 °C bis +65 °C. Die halogenfreie Ausführung gemäß IEC 61249-2-21:2003 erfüllt Anforderungen an nachhaltige Produktentwicklungen. Typische Einsatzfelder finden sich in der Batterieüberwachung, etwa in Battery Packs, Notebooks, Kameras und Tablets, ebenso wie in Sicherheits- und Automotive-Anwendungen, wo kompakte, integrierte Schutzlösungen gefragt sind.
