Schalten und steuern

TRU Components Halbleiterrelais überzeugen bei Schaltgeschwindigkeit, langer Lebensdauer und geräuschlosen Betrieb. Im Gegensatz zu elektromechanischen Relais arbeiten Halbleiterrelais verschleißfrei, zuverlässig und weisen eine geringe Störanfälligkeit auf und ermöglichen so eine deutliche Steigerung der Anlagenverfügbarkeit.

Halbleiterrelais - DC - AC

Modelle mit 10 A, 40 A und 60 A Nennstrom
Ausgangsspannungsbereich 24 – 480 V/AC
Steuerspannung 3 – 32 V/DC
Nulldurchgangsschaltung
Integrierte, berührungssichere und abnehmbare IP20-Abdeckung
Durchschlagsfestigkeit 4000 VACrms
LED-Eingangsstatusanzeige

Bestell-Nr	3176339	3176340	3176341
Hersteller-Bezeichnung	TC-VSR8-10DA48Z	TC-VSR8-40DA48Z	TC-VSR8-60DA48Z
Steuerspannung	3 - 32 VDC	3 - 32 VDC	3 - 32 VDC
Max. Eingangsstrom	20 mA	20 mA	20 mA
Ausgangs- spannungsbereich	24 - 480 VAC	24 - 480 VAC	24 - 480 VAC
Nennstrom	10 A	40 A	60 A
Grundplattenmaterial	Kupfer	Kupfer	Kupfer

Halbleiterrelais - DC - DC

Optische Isolierung zwischen Eingangs- und Ausgangsschaltkreis
Steuersignal und TTL-Logikschnittstelle
Nennstrom 25 A, 40 A oder 100 A
Ausgangsspannung von 0 – 250 V/DC
Steuerspannung von 3 – 32 V/DC
Integrierte, berührungssichere und abnehmbare IP20-Abdeckung
Durchschlagsfestigkeit 2500 Vrms
LED-Eingangsstatusanzeige

Bestell-Nr	3176342	3176343	3176344
Hersteller-Bezeichnung	TC-VDR8-25DD25	TC-VDR8-40DD25	TC-VDR8-100DD25
Steuerspannung	3 - 32 VDC	3 - 32 VDC	3 - 32 VDC
Max. Eingangsstrom	30 mA	30 mA	20 mA
Ausgangs- spannungsbereich	0 - 250 VDC	0 - 250 VDC	0 - 250 VDC
Nennstrom	25 A	40 A	100 A
Grundplattenmaterial	Kupfer	Kupfer	Kupfer

Halbleiterrelais mit Kühlkörper - DC - AC

Modelle mit 15 A, 25 A, 40 A, and 60 A Nennstrom
Ausgangsspannungsbereich 24 – 480 V/AC
Steuerspannung 4 – 32 V/DC
Nulldurchgangsschaltung
Integrierte, berührungssichere, abnehmbare IP20-Abdeckung
Integrierter Kühlkörper
DIN-Schienen- und Panelmontage
LED-Eingangsstatusanzeige


Bestell-Nr	3176345	3176346	3176347	3176348
Hersteller-Bezeichnung	TC-GSR8-15DA48Z	TC-GSR8-25DA48Z	TC-GSR8-40DA48Z	TC-GSR8-60DA48Z
Steuerspannung	4 - 32 VDC	4 - 32 VDC	4 - 32 VDC	4 - 32 VDC
Max. Eingangsstrom	20 mA	20 mA	20 mA	20 mA
Ausgangsspannungsbereich	24 - 480 VAC	24 - 480 VAC	24 - 480 VAC	24 - 480 VAC
Nennstrom	15 A	25 A	40 A	60 A
Grundplattenmaterial	Kupfer	Kupfer	Kupfer	Kupfer

Stromüberwachungsrelais

Der Relaisstatus wird durch eine LED angezeigt
Montage auf DIN-Schiene
Universelle Versorgung: AC/DC 24 - 240 V
Hohe Lebensdauer

Zum Schutz von Anlagen und Anlagenteilen sind Stromüberwachungsrelais von TRU Components für verschiedene Anwendungen erhältlich.


Bestell-Nr	2490687	2490688	2490689	2490690
Funktion	Über- oder Unterstrom	Über- oder Unterstrom	Über- oder Unterstrom (AC-Messung)	Über- oder Unterstrom (AC/DC - Messung)
Nennspannung	AC/DC 24 - 240 V	AC/DC 24 - 240 V	AC/DC 24 - 240 V	AC/DC 24 - 240 V
Bemessungsfrequenz	50/60 Hz, 0	50/60 Hz, 0	50/60 Hz, 0	50/60 Hz, 0
Strombereich	1.6 - 16 A	1.6 - 16 A	2 - 20 A	2 - 20 A
Stromfrequenz	AC 50 Hz	AC 50 Hz	AC 50 Hz	AC 50 Hz, DC
Stromanpassungsmethode	Drehbarer Mikroschalter	Drehbarer Mikroschalter	Drehbarer Mikroschalter	Drehbarer Mikroschalter
Zeitverzögerung	einstellbar 0,1 - 10 s	einstellbar 0,1 - 10 s	0.1 s	0.1 s
Einschaltverzögerung	einstellbar 0,1 - 10 s	einstellbar 0,1 - 10 s	-	-
Versorgungsanzeige	Grüne LED	Grüne LED	Grüne LED	Grüne LED
Ausgang	1 x SPDT	1 x SPDT	1 x SPDT	1 x SPDT
Nennstrom	10 A / AC1	10 A / AC1	10 A / AC1	10 A / AC1
Schaltspannung	250 V/AC / 24 V/DC	250 V/AC / 24 V/DC	250 V/AC / 24 V/DC	250 V/AC / 24 V/DC
Min. Ausschaltvermögen DC	500 mW	500 mW	500 mW	500 mW
Anzeige am Ausgang	Rote LED	Rote LED	Rote LED	Rote LED

Netzwerktechnik

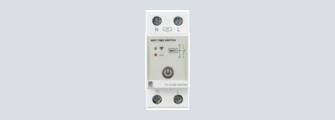

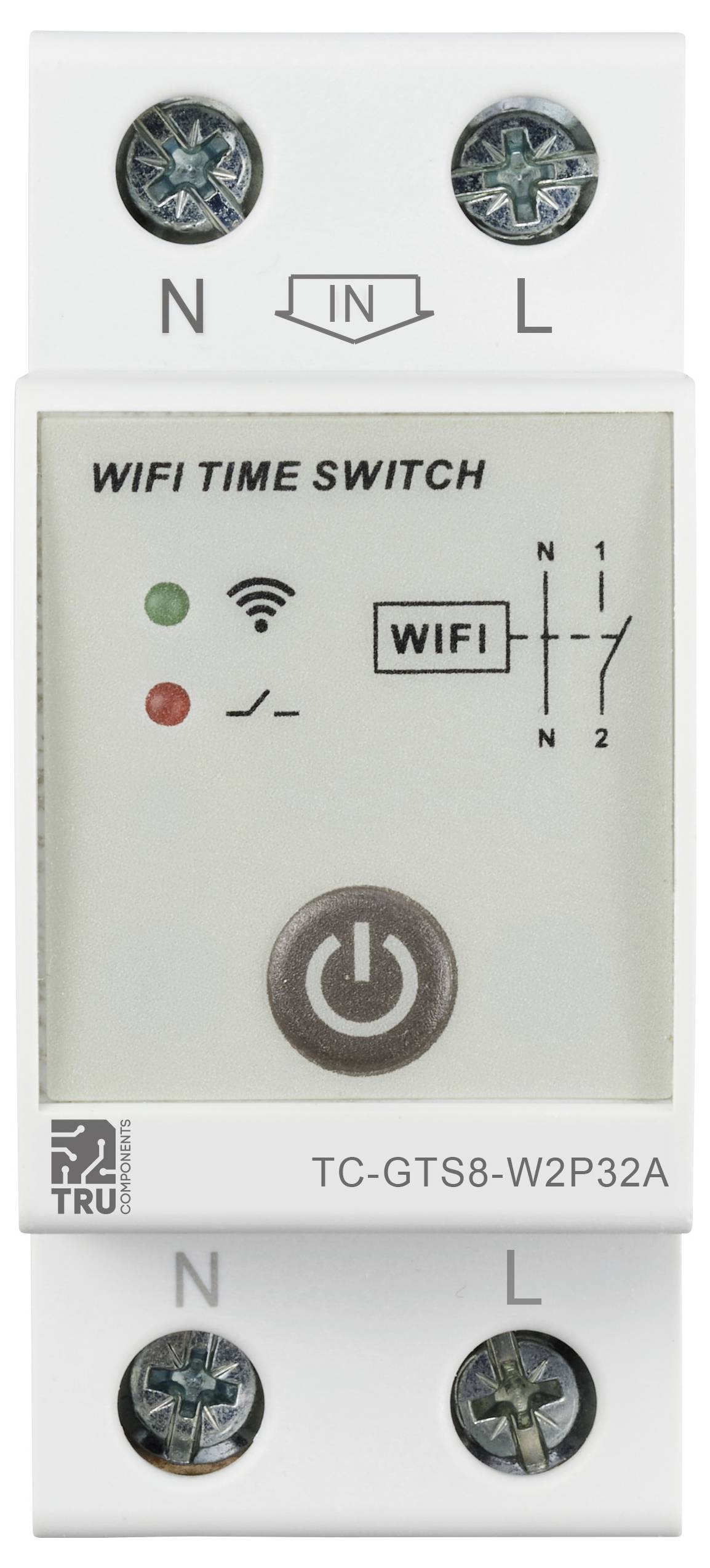

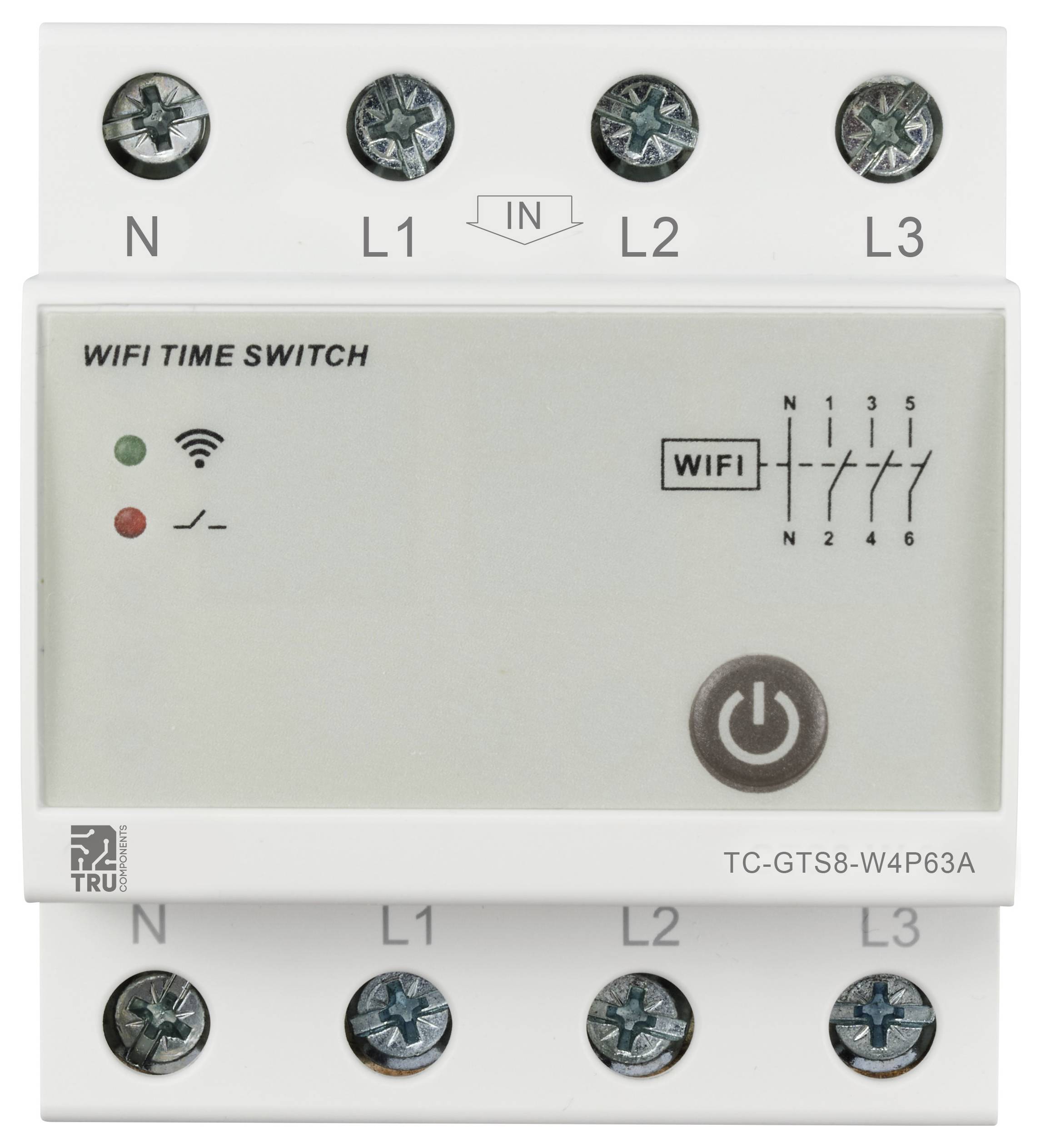

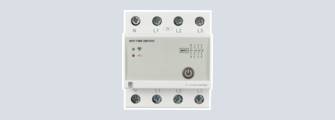

WiFi Relais für Hutschienen-Montage


Bestell-Nr	3121271	3121272
Produkt-Art	WLAN-Schalter	WLAN-Schalter
Betriebsspannung	230V/AC	230V/AC
Kontaktart	1 Schließer	3 Schließer
Schaltspannung (max.)	250V/AC	250V/AC
Schaltstrom (max.)	32A	63A
Zeitbereich (min.)	1min	1min
Zeitbereich (max.)	24h	24h
Abmessung (L x B x H)	82 x 36 x 67.5 mm	82 x 72 x 67.5 mm

Bestell-Nr	3121271	3121272
Hersteller-Bezeichnung	TC-GTS8-W2P32A	TC-GTS8-W4P63A
Montage	EN/IEC 60715 (DIN-Schiene)	EN/IEC 60715 (DIN-Schiene)
Verwendungsposition	Beliebig	Beliebig
Drahtquerschnitt	1,5 - 3,5 mm²	1,5 - 3,5 mm²
Schaltertyp	Einpolig; Ein/Aus-Schalter	3-polig; Ein/Aus-Schalter
Schalterkonfiguration	Normalerweise offen (NO)	Normalerweise offen (NO)
Betriebsspannung	230 V/AC	230 V/AC
Schaltspannung (max.)	250 V/AC	250 V/AC
Nennversorgungsfrequenz	50/60Hz	50/60Hz
Schaltstrom (max.)	32 A	63 A
Zeitbereich (min.)	1min	1min
Zeitbereich (max.)	24h	24h
Last max.	3 VA	3 VA
Überspannungskategorie	III	III
Verschmutzungsgrad	2	2
Steuerung über App	Tuya Smart Life - Smart Living	Tuya Smart Life - Smart Living
WLAN-Band	2,4 GHz	2,4 GHz
Sendefrequenz	2,412 – 2,472 GHz	2,412 – 2,472 GHz
Sendeleistung	20 dBm (0,1 W)	20 dBm (0,1 W)
Reichweite	max. 40 m	max. 40 m
Schutzart	Frontblende: IP40 Klemmen: IP20	Frontblende: IP40 Klemmen: IP20
Betriebsbedingungen	-20 bis +55 °C; < 90 % rF (nichtkondensierend)	-20 bis +55 °C; < 90 % rF (nichtkondensierend)
Lagerbedingungen	-35 bis +75 °C; < 90 % rF (nichtkondensierend)	-35 bis +75 °C; < 90 % rF (nichtkondensierend)
Abmessungen	82 x 36 x 67,5 mm	82 x 72 x 67,5 mm

Weitere Netzwerkkomponenten

Sensoren und Lichtschranken

Induktive Näherungssensoren von TRU Components sind berührungslose Sensoren, die dazu dienen, die Annäherung oder das Vorhandensein von metallischen Objekten zu erkennen. Ihre Funktionsweise basiert auf dem Prinzip der elektromagnetischen Induktion.

Es sind Modelle mit Kabelanschluss, sowie mit M12 Industriesteckverbinder lieferbar.

Lichtschranken und induktive Näherungssensoren haben zwar überlappende Anwendungsbereiche, aber es gibt Situationen, in denen Lichtschranken aufgrund ihrer spezifischen Eigenschaften bevorzugt werden:

Erfassung von nicht-metallischen Objekten, z.B. transparente Objekte
Größere Reichweiten
Höhere Schaltfrequenzen

PID Temperaturregler

PID-Regler (Proportional-Integral-Differential-Regler) sind in der Automatisierungstechnik weit verbreitet, um Prozesse präzise und effizient zu steuern. Ihre Fähigkeit, auf verschiedene Aspekte einer Regelabweichung zu reagieren, macht sie zu einem unverzichtbaren Werkzeug für eine Vielzahl von Anwendungen, z.B. in Öfen, Klimaanlagen, Heizungsanlagen und Kühlprozessen.


Bestell-Nr	3016144	3016145	3016146
Stromversorgung	100 - 240 V/AC, 50/60 Hz	100 - 240 V/AC, 50/60 Hz	100 - 240 V/AC, 50/60 Hz
Leistungsaufnahme	≤ 8 VA	≤ 8 VA	≤ 5 VA
Probenahmezeitraum	50 ms	50 ms	100 ms
Steuerungsausgang Relais	250 V/AC ~ 3 A, 30 V/DC 3 A 1a	250 V/AC ~ 3 A, 30 V/DC 3 A 1a	250 V/AC ~ 3 A, 30 V/DC 3 A 1a
Steuerungsausgang SSR	11 VDC ± 2 V, ≤ 20 mA	-	-
Steuerungsausgang Strom	DC 4 - 20 mA oder DC 0 - 20 mA (Parameter), Lastwiderstand: ≤ 500 Ω	-	-
Alarmausgang Relais	AL1: 250 V/AC ~ 3 A 1a	AL1/2: 250 V/AC ~ 3 A 1a	250 V/AC ~ 1 A 1a
Anzeigetyp	7-Segment (rot, grün, gelb), LED-Typ	11-Segment (weiß, grün, gelb), LCD-Typ	7-Segment (rot, grün), LED-Typ
Steuerungstyp (Heizen, Kühlen)	EIN/AUS, P, PI, PD, PID-Steuerung	EIN/AUS, P, PI, PD, PID-Steuerung	EIN/AUS, P, PI, PD, PID-Steuerung


Bestell-NR	3016144	3016145	3016146
Stromversorgung	100 - 240 V/AC, 50/60 Hz	100 - 240 V/AC, 50/60 Hz	100 - 240 V/AC, 50/60 Hz
Leistungsaufnahme	≤ 8 VA	≤ 8 VA	≤ 5 VA
Probenahmezeitraum	50 ms	50 ms	100 ms
Hysterese	Thermoelement, RTD: 1 bis 100 (0,1 bis 100,0) °C/°F	Analog: 1- bis 100-stellig	1 bis 100 (0,1 bis 50,0) °C/°F
Proportionaler Bereich (P)	0,1 bis 999,9 °C/°F (0,1 bis 999,9 %)	0,1 bis 999,9 °C/°F	0,1 bis 999,9 °C/°F
Integralzeit (I)	0 bis 9.999 s	0 bis 9.999 s	0 bis 9.999 s
Vorhaltezeit (D)	0 bis 9.999 s	0 bis 9.999 s	0 bis 9.999 s
Steuerungszyklus (T)	Relaisausgang, SSR-Antriebsausgang: 0,1 bis 120,0 s	Wählbarer Strom- oder SSR-Antriebsausgang: 1,0 bis 120,0 s	0,5 bis 120,0 s
Manuelles Zurücksetzen	0,0 bis 100,0 %	0,0 bis 100,0 %	0,0 bis 100,0 %
Lebensdauer des Relais Mechanisch	OUT1/2: ≥ 5.000.000 Vorgänge	AL1/2: ≥ 20.000.000 Vorgänge	≥ 5.000.000 Vorgänge
Lebensdauer des Relais Elektrisch	≥ 100.000 Vorgänge	≥ 200.000 Vorgänge (Widerstandslast: 250 VAC ~ 3 A)	OUT1/2: ≥ 200.000 Vorgänge (Lastwiderstand: 250 VAC ~ 3 A) AL1/2: ≥ 300.000 Vorgänge (Lastwiderstand: 250 VAC ~ 1 A)
Schutzgrad	IP65 (Frontplatte, IEC-Normen)	IP50 (Frontplatte, IEC-Normen)	-

Schaltschrankklimatisierung

Die Klimatisierung von Schaltschränken bietet eine Vielzahl von Vorteilen, die die Betriebssicherheit und Lebensdauer elektronischer Komponenten erheblich verbessern.

Schutz vor Überhitzung
Schutz vor Kondensation
Erhöhte Betriebssicherheit und Zuverlässigkeit

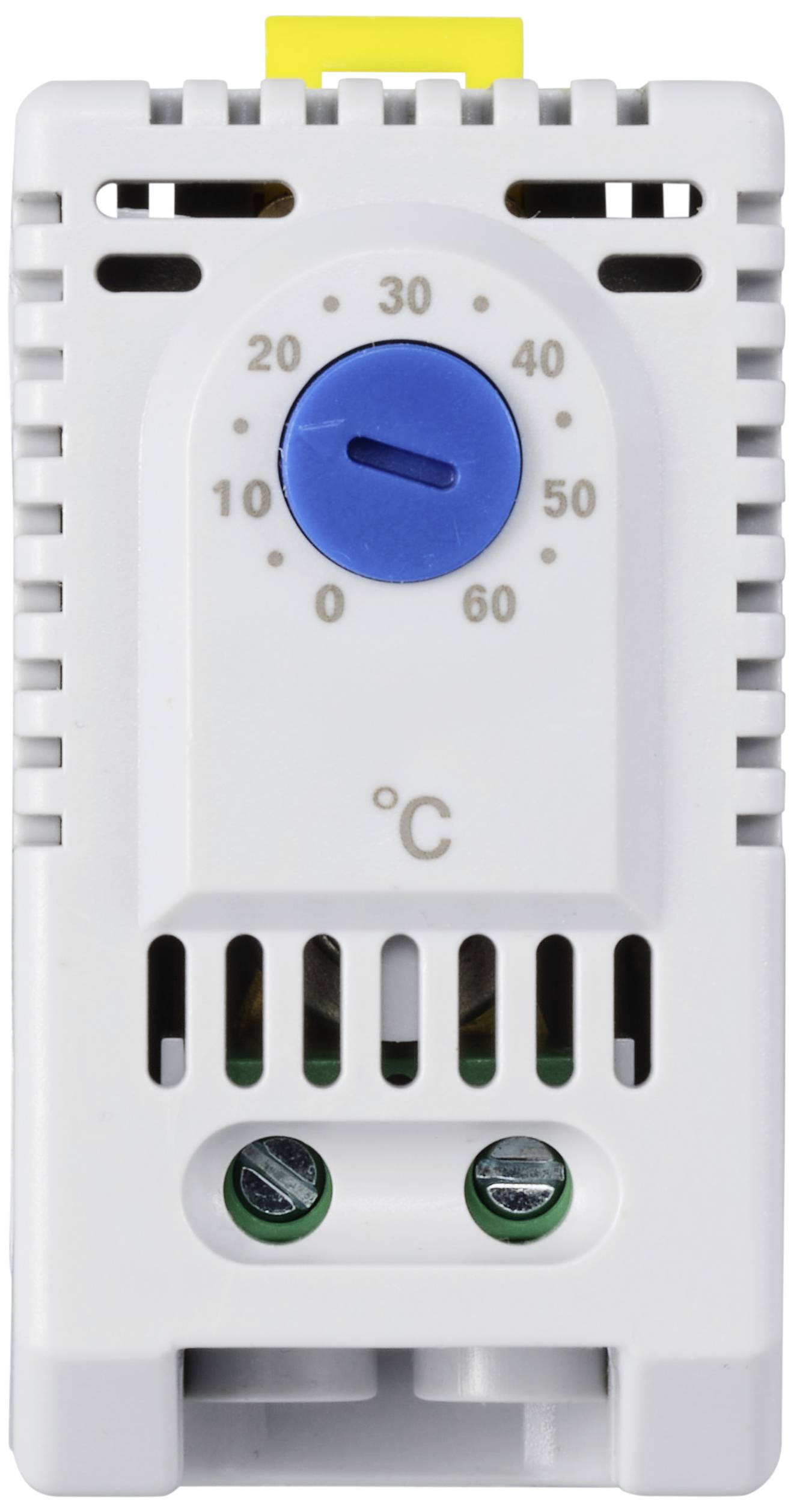

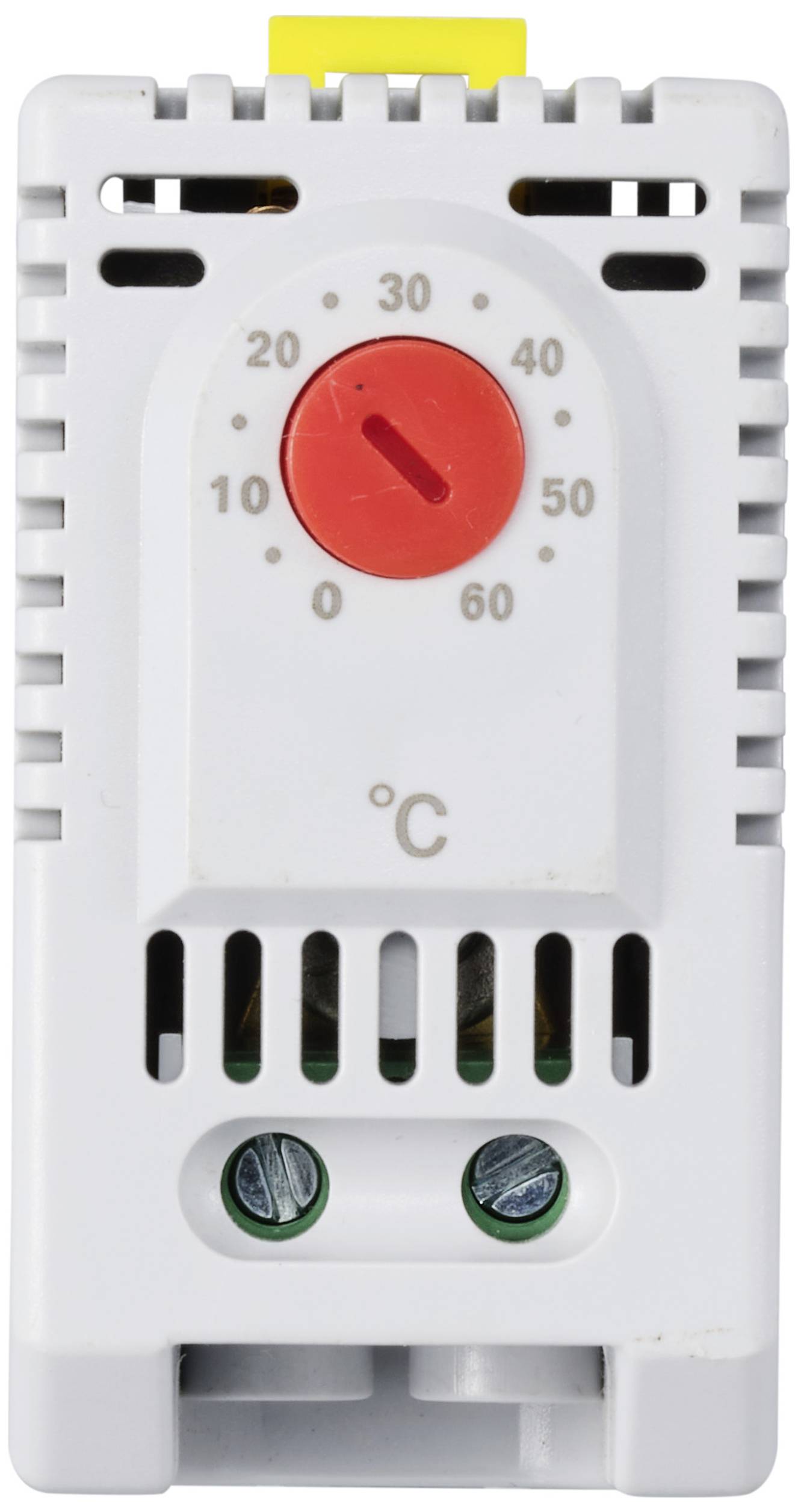

Mechanische Thermostate für DIN-Montage

	TC-NT31-F	TC-NT32-F	TC-NT71-F01
Funktion	Heizen	Kühlen	Heizen / Kühlen
Temperaturbereich	0 bis +60 °C	0 bis +60 °C	0 bis +60 °C
Hysterese (Schaltdifferenz)	±5 °C	±5 °C	±5 °C
Einstellgenauigkeit Gesamtbereich	60 °C	60 °C	60 °C
Kontakt	Sprungschaltung Normalerweise geschlossen	Sprungschaltung Normalerweise offen	Sprungschaltung Kühlen: Normalerweise offen Heizen: Normalerweise geschlossen
Eingangsspannung/-strom	120 - 250 V/AC 10 A oder DC (DC 30 W)	120 - 250 V/AC 10 A oder DC (DC 30 W)	120 - 250 V/AC 10 A oder DC (DC 30 W)
Max. Schaltleistung AC1	250 V/AC 10(2 )A	250 V/AC 10(2 )A	250 V/AC 10(2 )A
Max. Schaltleistung AC15 (230 V/AC)	10(2) A	10(2) A	10(2) A
Max. Schaltleistung AC3 (230 V/AC)	10(2) A	10(2) A	10(2) A
Ausschaltleistung DC1 (30/110/220) V	30 W	30 W	30 W
Minimale Schaltlast	Keine Begrenzung	Keine Begrenzung	Keine Begrenzung
Ansprechzeit beim Schalten	5 Sekunden	5 Sekunden	5 Sekunden
Best.-Nr.	3192514	3192515	3192516
