TRU Components bietet eine breite Palette von Pneumatik- und Drucklufttechnik, die auf hohe Effizienz, Langlebigkeit und Zuverlässigkeit ausgelegt ist und eine einfache und zügige Installation sowie eine präzise Steuerung von Zylindern und Kolben ermöglicht. Dazu gehören Filterregler, Verbinder, Druckluftschläuche, Turbinenvibratoren und diverse Ventile, die sich ideal für industrielle Anwendungen eignen.

Magnetventile und Magnetspulen
Servogesteuertes Ventil
Turbinenvibrator
Filterregler
Druckluftschläuche
Pneumatik-Verbinder
Kugelhähne
Schalldämpfer

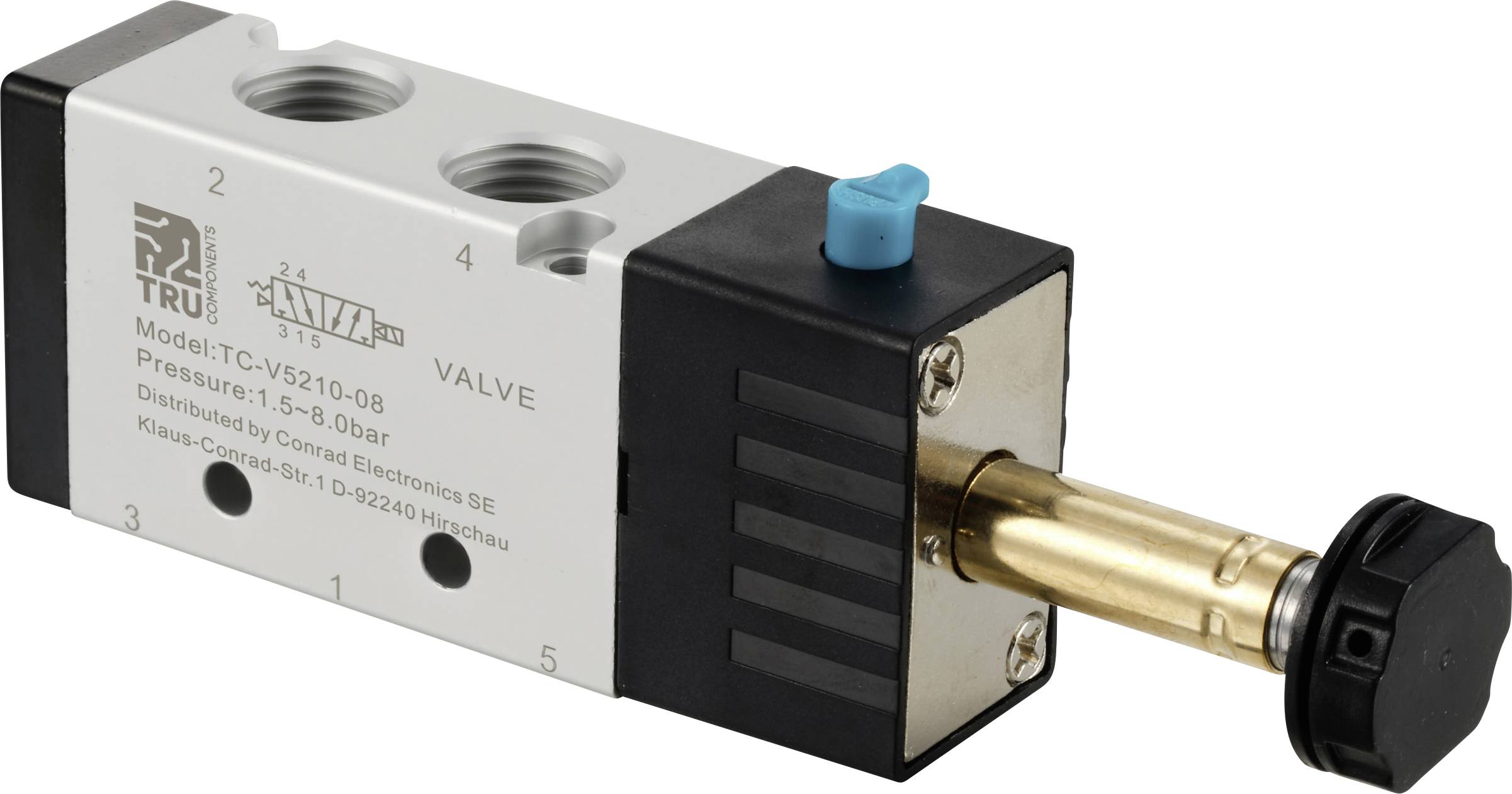

Magnetventile


Bestell-Nr	3193111	3193112	3193113	3193114	3193115
Modell-No.	V5110-06	V5210-06	V5210-08	V3210-06	V3210-08
Gewinde-Größe	1/8''	1/8''	1/4''	1/8''	1/4''
Funktion	5/2 bistabil	5/2 bistabil	5/2 bistabil	3/2 bistabil	3/2 bistabil
kv-Wert	0.599	0.697	0.796	0.697	0.796
Dichtungsmaterial	HNBR	HNBR	HNBR	HNBR	HNBR
Schaltfrequenz	5 Zyklen/s	5 Zyklen/s	5 Zyklen/s	5 Zyklen/s	5 Zyklen/s
Betriebsdruck min.	1.5 bar	1.5 bar	1.5 bar	1.5 bar	1.5 bar
Betriebsdruck max.	8bar	8bar	8bar	8bar	8bar
Umgebungstemperatur min.	- 5°C	- 5°C	- 5°C	- 5°C	- 5°C
Umgebungstemperatur max.	50°C	50°C	50°C	50°C	50°C
Passende Magnetspule 24 V/DC	3193484	3193484 3193485	3193485	3193485	3193485

Servogesteuertes Ventil


Bestell-Nr	3062665	3062666	3062667	2832834	2832835
Anschlussgröße	G3/8	G3/8	G3/4	G1/2	G1/2
Betriebsdruck (min)	0 bar	0 bar	0 bar	0 bar	0 bar
Betriebsdruck (max)	10 bar	10 bar	10 bar	10 bar	10 bar
Betriebsspannung	24 V/DC	230 V/AC	230 V/AC	24 V/DC	230 V/AC
Funktion (Pneumatik)	2/2 geschlossen monostabil	2/2 geschlossen monostabil	2/2 geschlossen monostabil	2/2 geschlossen monostabil	2/2 geschlossen monostabil
Temperatur (min)	-10 °C	-10 °C	-10 °C	-10 °C	-10 °C
Temperatur (max)	80 °C	80 °C	80 °C	80 °C	80 °C
kv-Wert	3.86	3.86	8.04	3.86	3.86
Dichtungsmaterial	NBR	NBR	NBR	NBR	NBR

Turbinenvibratoren im massiven Gehäuse

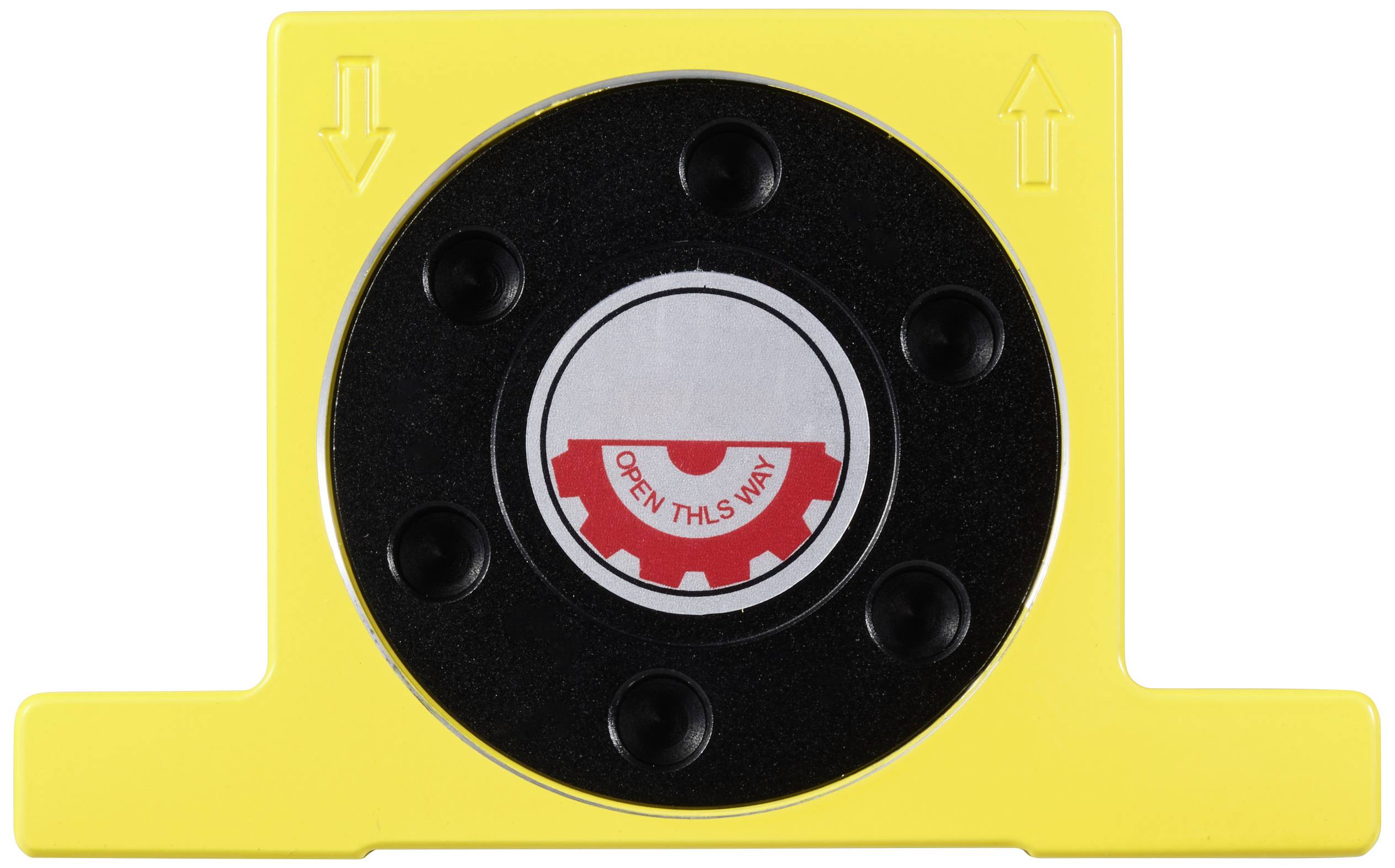

Turbinenvibrator von TRU Components.

Massive Montagepunkte sorgen für eine lange Lebensdauer.

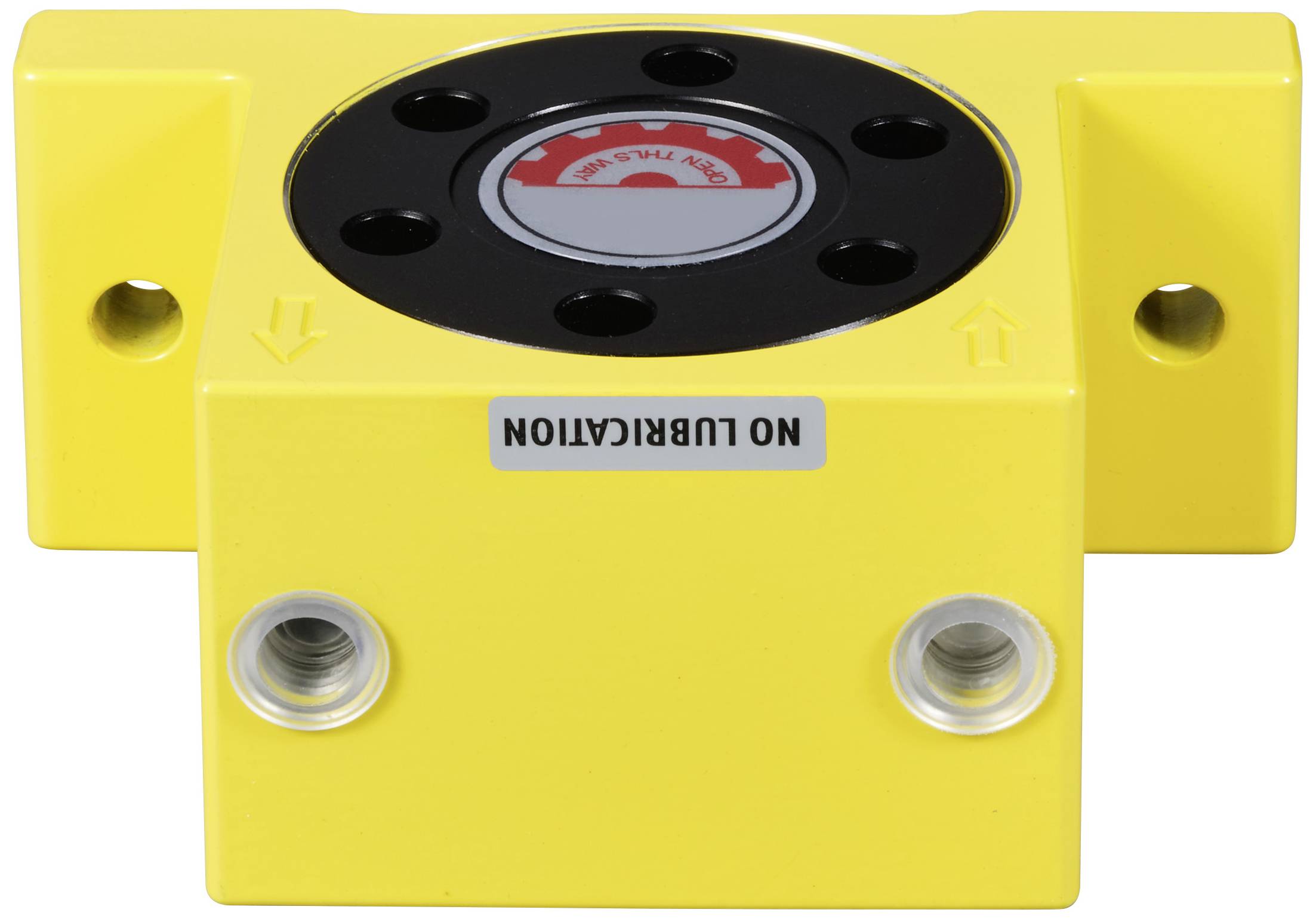

Kein Nachschmieren notwendig.

Turbinenvibratoren

Bestell-Nr	Modell-No.	Schwingungsfrequenz/min			Vibrationskraft (N)			Luftverbrauch L/Min.
Bestell-Nr	Modell-No.	0.2MPa	0.4MPa	0.6MPa	0.2MPa	0.4MPa	0.6MPa	0.2MPa	0.4MPa	0.6MPa
3193101	G-04T	14100	15100	16100	135	160	200	30	40	50
3193102	G-06T	11500	12500	13500	130	165	210	30	40	50
3193103	G-08T	35850	43000	45900	980	2100	2950	48	75	152
3193104	G-10T	26950	34800	37600	850	1400	2450	48	75	152
3193105	G-13T	25950	30050	39800	1450	2450	3700	125	210	280
3193106	G-16T	16950	21800	24100	1250	2100	3150	125	210	280
3193107	G-20T	16950	19800	23100	2180	4050	5500	188	315	465
3193108	G-25T	11980	15600	17100	2150	3550	5600	188	315	465
3193109	G-30T	12990	14010	16100	3400	5450	7550	335	520	755
3193110	G-36T	7990	10100	13000	3300	5380	7180	335	520	755

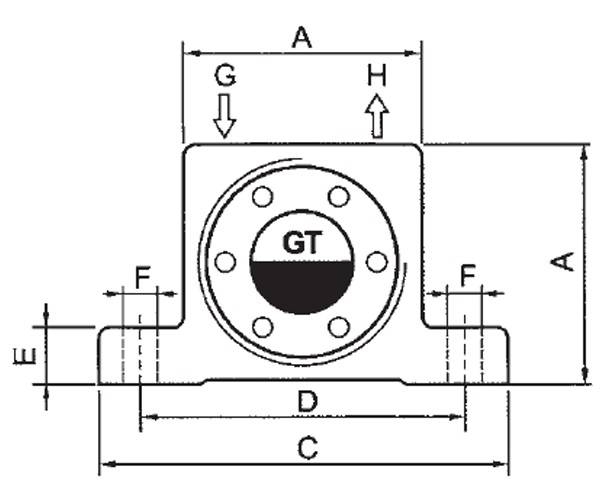

Abmessungen der Turbinenvibratoren

	A	Dicke	C	D	E	F	G	H	Gewicht
Art. Nr.	mm	mm	mm	mm	mm	mm	Gewinde	Gewinde	kg
3193101	40	28	70	56	10	6	G1/8	G1/8	0,15
3193102	40	28	70	56	10	6	G1/8	G1/8	0,15
3193103	50	33	86	68	12	7	G1/8	G1/8	0,3
3193104	50	33	86	68	12	7	G1/8	G1/8	0,32
3193105	65	42	113	90	16	9	G1/4	G1/4	0,6
3193106	65	42	113	90	16	9	G1/4	G1/4	0,63
3193107	80	56	128	104	16	9	G1/4	G1/4	1,1
3193108	80	56	128	104	16	9	G1/4	G1/4	1,13
3193109	100	73	160	130	20	11	G3/8	G3/8	2,25
3193110	100	73	160	130	20	11	G3/8	G3/8	2,28

Filterregler

Bestell-Nr	Modell-No.	Maximale Durchflussmenge	Maximaler Eingangsdruck	Regulierbarer Druckbereich	Gewinde-Größe	Filtereinheit
3193486	DFR200-02	1700L/Min	16Bar	0.5~12Bar	1/4''	40 µm
3193487	DFR400-04	3500L/Min	16Bar	0.5~12Bar	1/2''	40 µm

Druckluftschläuche


Bestell-Nr	Farbe	Innen-Durchmesser	Außen-Durchmesser	Material	Temperatur (min.)	Luftdruck (max.)
2615604	Blau	2.5 mm	4 mm	Polyurethan	-20 °C	10 bar
3208237	Schwarz	2.5 mm	4 mm	Polyurethan	-20 °C	10 bar
3208238	Transparent	2.5 mm	4 mm	Polyurethan	-20 °C	10 bar
2615605	Blau	4 mm	6 mm	Polyurethan	-20 °C	10 bar
3208239	Schwarz	4 mm	6 mm	Polyurethan	-20 °C	10 bar
3208240	Transparent	4 mm	6 mm	Polyurethan	-20 °C	10 bar
2615606	Blau	5 mm	8 mm	Polyurethan	-20 °C	10 bar
3208241	Schwarz	5 mm	8 mm	Polyurethan	-20 °C	10 bar
3208242	Transparent	5 mm	8 mm	Polyurethan	-20 °C	10 bar
2615607	Blau	5.5 mm	8 mm	Polyurethan	-20 °C	10 bar
3208243	Schwarz	5.5 mm	8 mm	Polyurethan	-20 °C	10 bar
3208244	Transparent	5.5 mm	8 mm	Polyurethan	-20 °C	10 bar
2615608	Blau	6.5 mm	10 mm	Polyurethan	-20 °C	10 bar
3208245	Schwarz	6.5 mm	10 mm	Polyurethan	-20 °C	10 bar
3208246	Transparent	6.5 mm	10 mm	Polyurethan	-20 °C	10 bar
2615609	Blau	8 mm	12 mm	Polyurethan	-20 °C	10 bar
3208247	Schwarz	8 mm	12 mm	Polyurethan	-20 °C	10 bar
3208248	Transparent	8 mm	12 mm	Polyurethan	-20 °C	10 bar
2615610	Blau	2 mm	4 mm	PTFE	-65 °C	10.2 bar
2615611	Blau	4 mm	6 mm	PTFE	-65 °C	10.2 bar

Pneumatik-Verbinder

Pneumatik-Steckverbinder von TRU Components in verschiedenen Varianten und Befestigungsausführungen.

Gerade Verbinder

Gewinde/Schnellanschluss

Gerade Verbinder

mit Schnellanschluss

(mit Reduktion)

Schottverschraubung

mit Schnellanschluss

Mini-Steckverschraubung

Gewinde/Schnellanschluss

Gewinde/Schnellanschluss

Winkel-Verbinder

Metrisches Gewinde/Schnellanschluss

(mit und ohne Reduktion)
