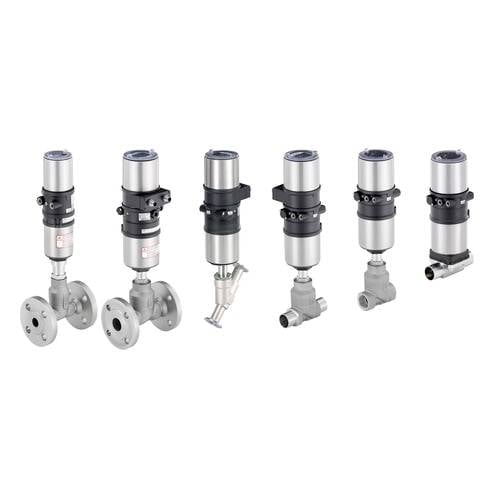

Abbildung ähnlich
Abbildung ähnlich
Bürkert Druckregelventil 332808 8802 24 V/DC Gehäusematerial Edelstahl Dichtungsmaterial Edelstahl 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (1.630,00 € / Stück)
1.630,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Antrieb - Antriebsausführung: Element Design Antrieb
- Antrieb - Antriebsgröße: DM 70 mm
- Funktionen - Funktion: Keine Angabe
- Geräteeigenschaften - Antriebsart: ohne Ventile
- Prozess- / Leitungsanschluss - Flanschbild: Schnittstelle Element-Ansteuerung und Remote Sensor zu Element-Antrieb
- Spannung - Versorgungsspannung: 24V DC
- Wirkungsweise - Steuerfunktion: Mit Federkraft geschlossen
- Werkstoff: Edelstahl
- Dichtwerkstoff: Edelstahl
- Nennweite: 15 mm
- Leitungsanschluss: G 1/2 Muffe
- Elektr. Anschluss: Kabeldurchführung
- Ansteuerung: 0-10V, 0-5V, 4-20mA, 0-20mA einstellbar
- Leitungsanschluss 1: nicht vorhanden
- Wege/Stellungen: 2 Wege / 2 Stellungen
- Schnittstelle Arm./Antrieb: Nippelgewinde M28 x 1,5 (Standard DN 13,15)
- Steuerluftanschluss: Schnittstelle Element-Ansteuerung und Remote Sensor zu Element Antrieb
- Pneumatische Funktion: Einfachwirkend DN 0,6
- Ventiltyp: Schrägsitzventil Typ 2300
- Bauform: ohne
- Wegsensor: Ohne
- Ansteuerungstyp: Positioner 8692
- Fluidischer Anschluss: G 1/8 / VA
- Bedienung/Konfig.: Tastatur und Display intern
- Näherungsschalter: Ohne
- Software-Rückmelder: 1 Binäreingang
- Zusatzfunktion: Ohne
- Kommunikation: Service-büS
- Anbau: ohne
- Bedienung: Nicht vorhanden
- Ventilblock VB1: Nicht bestückt
- Steuerfunktion VB1: Keine Angabe
- Ventilblock VB2: Nicht bestückt
- Steuerfunktion VB2: Keine Angabe
- Zulassung System: Ohne Zulassung
- Zubehör: Ohne
- Zulassung Komponente: UL listed für USA und Canada cULus
- Produkt-Art
Druckregelventil
- Betriebsspannung
24 V/DC
- Gehäusematerial
Edelstahl
- Anschluss
G 1/2 Muffe
- Betätigung
Positioner 8692
- Ausführung
8802
- Herst.-Teilenr.
332808
- Antriebsgröße Ø
70 mm
- Dichtungsmaterial
Edelstahl
- Funktion
2/2-Wege
- Medium
Druckluft
- Nennweite
15 mm
- Besonderheiten
Flansch
- Wirkungsweise
Ruhestellung durch Federkraft geschlossen
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3047712 Bürkert Druckregelventil 332808 8802 24 V/DC Gehäusematerial Edelstahl Dichtungsmaterial Edelstahl 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3047712 Bürkert Druckregelventil 332808 8802 24 V/DC Gehäusematerial Edelstahl Dichtungsmaterial Edelstahl 1 St.
Beschreibung
Das Design der System-Serie Typ 8802 Continuous ELEMENT erlaubt die einfache Integration von digitalen Automatisierungseinheiten in allen Ausbaustufen. Vom einfachen Positioner Basic, über leistungsfähige Positioner mit optionaler Feldbusschnittstelle bis zum vollwertigen digitalen Prozessregler mit Bedienung über ein hintergrundbeleuchtetes Grafikdisplay. Das hochintegrierte System aus Regelventil und Automatisierungseinheit zeichnet sich durch Kompaktheit und Glattflächigkeit im Design, integrierte Steuerluftkanäle, Schutzart IP65/67/NEMA 4X und eine hohe chemische Beständigkeit aus.
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
