Chauvin Arnoux C.A 8220 Netz-Analysegerät 1phasig mit Loggerfunktion kaufen

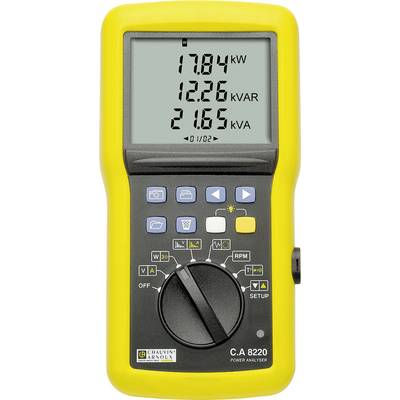

Ein gelbes tragbares Leistungsanalysatorgerät zeigt auf dem Display drei Werte an: 17,84 kW, 12,26 kVAR und 21,65 kVA.

Ein gelbes digitales Thermometer mit großem Display zeigt Temperaturen von 21,8°C und 71,2°F an. Ein externer Fühler ist angeschlossen.

Ein gelbes Multimeter neben einem Laptop mit geöffnetem Dokument mit Diagrammen und Grafiken zur Datenmessung und -analyse.

Ein Techniker mit Schutzausrüstung überprüft mit einem Multimeter die Spannung eines elektronischen Geräts; Sicherheit im Fokus.

Ein Techniker misst den elektrischen Strom in einem Verteilerkasten mit einem digitalen Multimeter. Er trägt eine Schutzmaske.

1/5

Unser Service für Sie

Datenblatt (PDF)

Lieferung Fr., 4. Sept.

2 Stück

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (959,00 € / Stück)

959,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

CA 8220 Leistungsanalysator (ohne Stromwandler)

Einphasiger Leistungsanalysator zur Messung diverser Parameter für komplette Analysen
Kompaktes, einfach zu bedienendes Gerät für Feldeinsätze oder für Labore
Geeignet für Einphasennetze und symmetische Drehstromnetze
Alle Leistungsparameter auf einen Blick: kW, kVAR, kVA
Messung von Spannung & Strom, Inrush-Ströme (Anlaufströme), Leistung, Energien und Oberschwingungen bis zur 50. Ordnung
Umfangreiche Auswahl an Stromwandlern für die Messung von Strömen ab wenigen mA bis 6,5 kA
Mit optischer USB-Schnittstelle und Software Power Analyzer Transfer zum Auslesen und Auswerten der Daten

Technische Daten

Spannungsbereich: von 6 Vrms bis 600 Vrms AC+DC ±(0,5 % +2 D)
AC-Strombereich: von 100 mA bis 6500 A ±(0,5 % +1 D)
DC-Strombereich: von 100 mA bis 1700 A ±(1 % +1 D)
Min-, Max-, Mittel- und Spitzenwerte (+ und -),
Scheitelfaktor CF
Grundfrequenz: von 40 Hz bis 70 Hz
Bildschirm: hintergrundbeleuchtetes 173 Segment- LCD
Leistungen W, VA, var, PF, cos φ
Energie varh und VAh, Wh
Oberschwingungen: bis zur 50. Ordnung
Motordrehzahl: von 6 RPM bis 120 kRPM ±(0,5 %)
Temperatur (PT100-Fühler): von -200 °C bis +850 °C ±(1 % +10 D)
Wicklungswiderstand: von 0,0 Ω bis 2000 Ω ±(0,5 % +2 Ω)
Schutzart: IP54.

Produkt-Art: Netz-Analysegerät

Messkategorie: CAT IV 600 V

Anzeige (Details): Digitalanzeige s/w

: Werksstandard (ohne Zertifikat)

Abm.: (L x B x H) 6 x 21.1 x 10.8 cm

Gewicht: 840 g

Messart: 1phasig

Besonderheiten: mit Loggerfunktion

Breite: 21.1 cm

Höhe: 10.8 cm

Länge: 6 cm

Schnittstellen: RS-232
USB

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1666200 Chauvin Arnoux C.A 8220 Netz-Analysegerät 1phasig mit Loggerfunktion

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1666200 Chauvin Arnoux C.A 8220 Netz-Analysegerät 1phasig mit Loggerfunktion

Beschreibung

LEISTUNGSANALYSE UND MOTORWARTUNG
Die Energie-Analyse für Ihren C.A 8220
Der C.A 8220 ist voll auf die Elektrotechnik und die Überwachung elektrischer Maschinen ausgerichtet: ein ideales Hilfsmittel für Überwachungs- und Wartungsteams in der Industrie. Mit seiner Flüssigkristall-Segmentanzeige, dem kompakten und stoßfesten Gehäuse, sowie seiner ergonomischen Bedienerschnittstelle ist das Gerät einfach und intuitiv zu bedienen. Wie der C.A 8230 liefert auch der C.A 8220 ein sofortiges Bild der wichtigsten Daten eines Einphasen- oder eines symmetrischen Drehstromnetzes.
Das Gerät misst sämtliche für die Überprüfung von elektrischen Maschinen wichtigen Parameter. Dank seiner Genauigkeit und der großen Auswahl an Stromwandlern reicht der Stromstärkemessbereich von einigen Milliampere bis zu mehreren Tausend Ampere.

Weitere Funktionen sind:
• Drehzahlmessung: Im Rahmen der vorbeugenden Wartung ist eine regelmäßige Überprüfung der Drehzahl von elektrischen Antrieben unerlässlich. Als universelles Messgerät erledigt der C.A 8220 auch diese Aufgabe einfach und effizient.
• Temperaturmessung: Heutzutage sind die meisten elektrischen Antriebe mit integrierten Temperaturfühlern ausgerüstet, deren Ausgangssignal am Klemmenkasten zur Verfügung steht. Durch einfaches Abgreifen dieses Signals zeigt der C.A 8220 direkt die Motortemperatur an.

Jeder C.A 8220 wird mit der Software PAT (Power Analyser Transfer) ausgeliefert, mit der sich die Messergebnisse am PC anzeigen und auswerten lassen. Diese Software ist kostenlos und kann von unserer Internet-Seite heruntergeladen werden.
