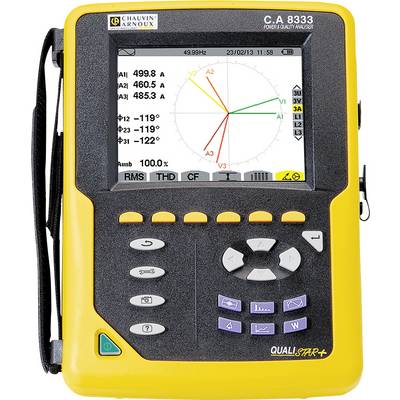

Chauvin Arnoux C.A 8333 Netz-Analysegerät 3phasig mit Loggerfunktion
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
3.315,13 €
3
2% = 80,80 €
3.234,33 €
5
3% = 107,73 €
3.207,40 €
10
4% = 134,66 €
3.180,47 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (3.315,13 € / Stück)
3.315,13 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
CA 8333 Leistungs- und Energieanalysator
- Sämtliche Spannungs-, Strom- und Leistungsparameter eines Netzes messen
- Sofortige Anzeige der wichtigsten Netzqualitätsparameter
- Alle Netzqualitätsparameter, Transienten (50), Alarme und Wellenformen simultan erfassen und aufzeichnen
- Inklusive Inrush-Modus über 4 Perioden
- Geliefert mit kostenfreier Software Power Analyser Transfer zur Konfigurierung des Geräts, Auslesen des Speichers sowie Anzeige der Messergebnisse und Analysen auf einem PC, Datenexport nach Excel
- 4 Spannungs- und 3 Strom-Eingänge
Eco contribution recycling symbols
Technische Daten
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT III 1000 V
CAT IV 600 V
Werksstandard (ohne Zertifikat)
- Spannungs-Versorgung (Details)
Akku 9,6V NiMH oder Netzteil
- Abm.
(B x H) 33 cm x 48 cm
- Gewicht
4.735 kg
- Messart
3phasig
- Besonderheiten
mit Loggerfunktion
- Breite
33 cm
- Höhe
48 cm
- Schnittstellen
RS-232
USB
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1310154 Chauvin Arnoux C.A 8333 Netz-Analysegerät 3phasig mit Loggerfunktion
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1310154 Chauvin Arnoux C.A 8333 Netz-Analysegerät 3phasig mit Loggerfunktion
Information
Information 1310154 Chauvin Arnoux C.A 8333 Netz-Analysegerät 3phasig mit Loggerfunktion
Beschreibung
Alle Parameter auf einen Blick
Der Qualistar+ C.A 8333 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen.
Für die Dimensionierung von elektrischen Anlagen und für die Erkennung von Umschaltfehlern verfügt der C.A 8333 über einen Transienten-Modus, mit dem sich der Anlaufstrom über 4 Netzperioden ermitteln lässt.
Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8333 verfügt über jeweils 3 Spannungs- und Stromeingänge. Mit dem C.A 8333 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.
Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8333 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.
Das Gerät ist für die Arbeit vor Ort konzipiert:
Durch seine Vielzahl an Funktionen ist der Qualistar+ C.A 8333 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und der Kategorie CAT IV bis 600 V verwendet werden.
Software
Für die Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT standardmäßig und die Software Dataview® optional zur Verfügung. Sie ermöglichen das Vornehmen von Einstellungen, die Datenübertragung und -verarbeitung sowie eine Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätsmerkmalen erstellt werden.
Spezielles Zubehör
Mit der ESSAILEC-Messleitung können Prüfungen an Zählern, an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden, ohne die Stromversorgung zu stören oder zu unterbrechen.
Reeling Box
Diese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln - so sind die Messleitungen stets gut aufgeräumt.
Netzadapter PA31ER
Mit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V, AC oder DC, direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende
Der Qualistar+ C.A 8333 ist besonders geeignet für Wartungs- und Prüfdienste in industriellen und gewerblichen Anlagen. Er liefert ein sofortiges Abbild der wichtigsten Netzqualitätsparameter. Mit seinen Funktionen ist dieser Analysator besonders für die Wartung und Reparatur geeignet. Die komplette Energiebilanz einer Anlage lässt sich erstellen.
Für die Dimensionierung von elektrischen Anlagen und für die Erkennung von Umschaltfehlern verfügt der C.A 8333 über einen Transienten-Modus, mit dem sich der Anlaufstrom über 4 Netzperioden ermitteln lässt.
Das kompakte, handliche Gerät bietet zusätzliche Berechnungs- und Bedienfunktionen. Der C.A 8333 verfügt über jeweils 3 Spannungs- und Stromeingänge. Mit dem C.A 8333 werden alle Parameter, Transienten, Alarme und Signalformen gleichzeitig erfasst und gespeichert.
Die verwendeten Stromwandler werden bei Ihrem Anschluss vom C.A 8333 automatisch erkannt. Es können verschiedene Stromwandler angeschlossen werden und die Einstellung der Übersetzungsverhältnisse ermöglicht ein direktes Ablesen der Messwerte.
Das Gerät ist für die Arbeit vor Ort konzipiert:
Durch seine Vielzahl an Funktionen ist der Qualistar+ C.A 8333 vielseitig einsetzbar. Er kann in Anlagen der Kategorie CAT III bis 1000 V und der Kategorie CAT IV bis 600 V verwendet werden.
Software
Für die Verarbeitung der mit dem Qualistar gemessenen Werte stehen die Software PAT standardmäßig und die Software Dataview® optional zur Verfügung. Sie ermöglichen das Vornehmen von Einstellungen, die Datenübertragung und -verarbeitung sowie eine Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätsmerkmalen erstellt werden.
Spezielles Zubehör
Mit der ESSAILEC-Messleitung können Prüfungen an Zählern, an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden, ohne die Stromversorgung zu stören oder zu unterbrechen.
Reeling Box
Diese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln - so sind die Messleitungen stets gut aufgeräumt.
Netzadapter PA31ER
Mit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V, AC oder DC, direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende
Lieferumfang
- 1 Tasche für Gerät und Zubehör
- 5 Spannungsmessleitungen 3 m lang mit Ø 4 mm Bananen-Steckern
- 5 Krokodilklemmen
- 1 Satz mit 12 farbigen Kennzeichnungsteilen für Messleitungen und Anschlussbuchsen
- 1 Bildschirm-Kratzschutzfolie (bereits angebracht)
- 1 USB-Kabel
- 1 Netzkabel
- 1 Netzgerät
- 1 Sicherheitsdatenblatt
- 1 CD mit Bedienungsanleitung in mehreren Sprachen
- 1 CD mit der Auswertesoftware (Power Analyser Transfer)
Hinweise
Die Software DataView® ist ein unverzichtbares Werkzeug für die Konfiguration und den Start von Messungen, die Anzeige von Messwerten in Echtzeit, den Export von Daten und die Erstellung von standardmäßigen oder individuellen Prüfprotokollen.
