Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.969,00 €
3
2% = 47,99 €
1.921,01 €
5
3% = 63,98 €
1.905,02 €
10
4% = 79,98 €
1.889,02 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.969,00 € / Stück)
1.969,00 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details

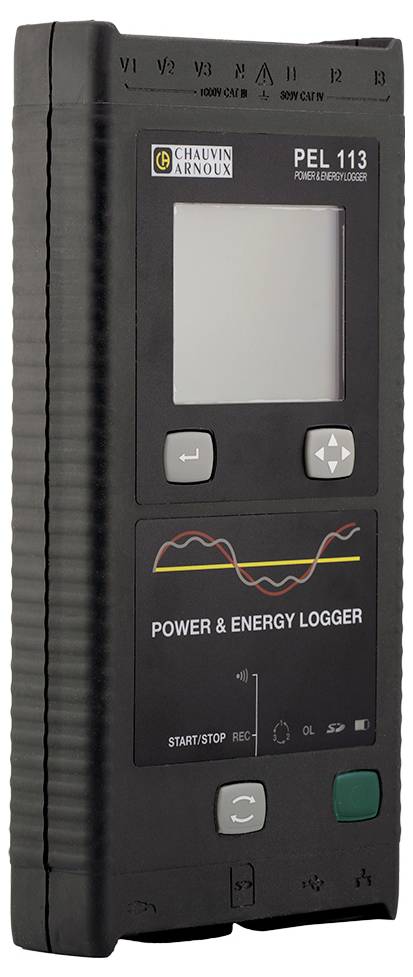

PEL 113 Leistungs- und Energierecorder ohne Stromwandler
- Recorder zum Aufzeichnen und Analysieren des Energieverbrauchs zur Optimierung der Energieeffizienz
- Leistungen aller Arten von Elektroinstallationen bis zu mehrere Monate dreiphasig aufzeichnen
- Alle elektrischen Parameter (Ströme, Spannungen, etc.) sowie Oberschwingungen ohne Unterbrechung der Stromversorgung erfassen
- Kostenfreie Software PEL Transfer zur Konfiguration des Geräts und zur Energiedatenverarbeitung mit Aufschlüsselung der Energie(verluste)
- Vielseitige Kommunikationsmöglichkeiten: Ethernet, USB, WLAN, IRD-Server

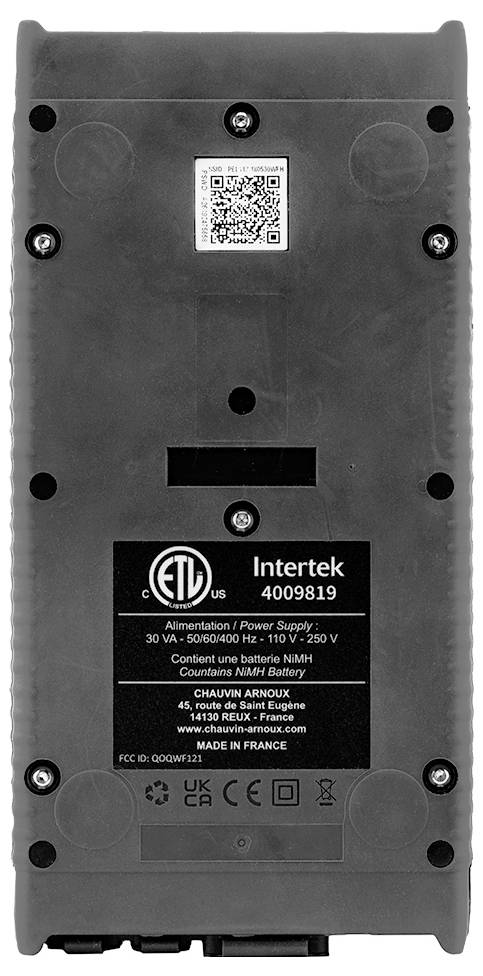

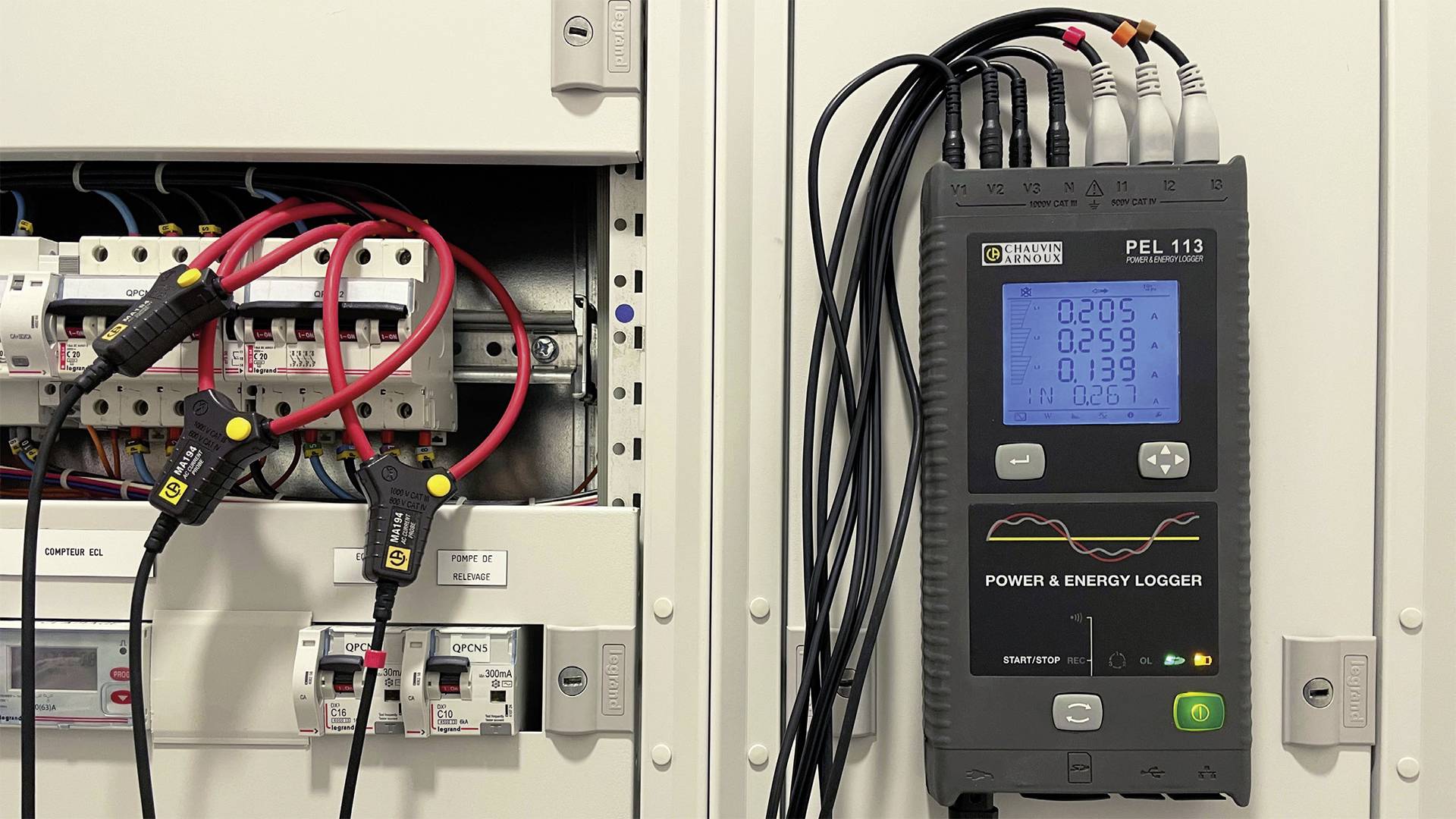

- Kompaktes, schmales Gehäuse mit magnetischer Rückseite zur praktischen Anbringung im Schaltschrank
- Kostenlose Android-App mit Motor-Analyse-Funktionen: Drehzahl, Wirkungsgrad und Drehmoment eines Motors ohne mechanische Sensoren
Eco contribution recycling symbols
Technische Daten
- Allgemein
- Display: Mit vierfacher Digitalanzeige
- Art der Anlagen: Einphasig, zweiphasig, Drehstrom mit oder ohne Neutralleiter und noch weitere spezielle Anlagentypen
- Anzahl Kanäle: 3 Eingänge für Spannung, 3 Eingänge für Strom (Berechneter Neutralleiterstrom)
- Messungen
- Netzfrequenz: DC, 50 Hz, 60 Hz und 400 Hz
- Spannung (Messbereiche): 10,00 - 1 000 Vac / 100,00 - 1 000 VDC
- Strom (je nach Stromwandler) von 5 mAac bis 10 kAac / 50 mAdc bis 5 kAdc
- Berechnete Werte
- Wandlerverhältnisse: bis 650 000 V / bis 25 000 A
- Leistung: 10 W bis 10 GW / 10 var bis 10 Mvar / 10 VA bis 10 GVA
- Energie: bis 4 EWh / 4 EVAh / 4 Evarh (E = 10^18)
- Phasenlage: cos φ, tan Φ, PF
- Oberschwingungen: THD
- Zusätzliche Funktionen
- Phasenfolge: Ja
- Min / Max: Ja
- Alarm: Ja
- Befestigung per magnetische Gehäuse-Rückseite
- Datenaufzeichnung
- Erfassungsintervall / Aggregation: 5 Messungen/s / von 1 mn bis 60 mn
- Speicher: SD-Karte, 8 GB (SD-HC-Karte bis 32 GB)
- Betriebstemperaturbereich: 0 °C bis +50 °C
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT III 1000 V
CAT IV 600 V
- Anzeige (Details)
Four-digit digital display
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 12.5 x 3.7 x 25.6 cm
- Gewicht
950 g
- Messart
3phasig
- Besonderheiten
mit Loggerfunktion
Energiemessungen
Lastanalysen
Onlinemessungen
- Breite
3.7 cm
- Höhe
25.6 cm
- Länge
12.5 cm
- Schnittstellen
USB
WiFi
WLAN
Ethernet
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3307918 Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3307918 Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
Garantiebedingungen
Garantiebedingungen 3307918 Chauvin Arnoux PEL 113 Netz-Analysegerät 3phasig mit Loggerfunktion, Energiemessungen, Lastanalysen, Onlinemessungen
Beschreibung
PEL 113 misst und speichert alle Leistungen und Energien. Er kann überall dort eingesetzt werden, wo es Energie gibt:
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
• Rechenzentren ...
Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung
Einfache und bewährte Ergonomie
• kompakt und mit magnetischem Gehäuse
• 3 Spannungs- und 3 Stromeingänge
• Vierfache Digitalanzeige mit Beleuchtung

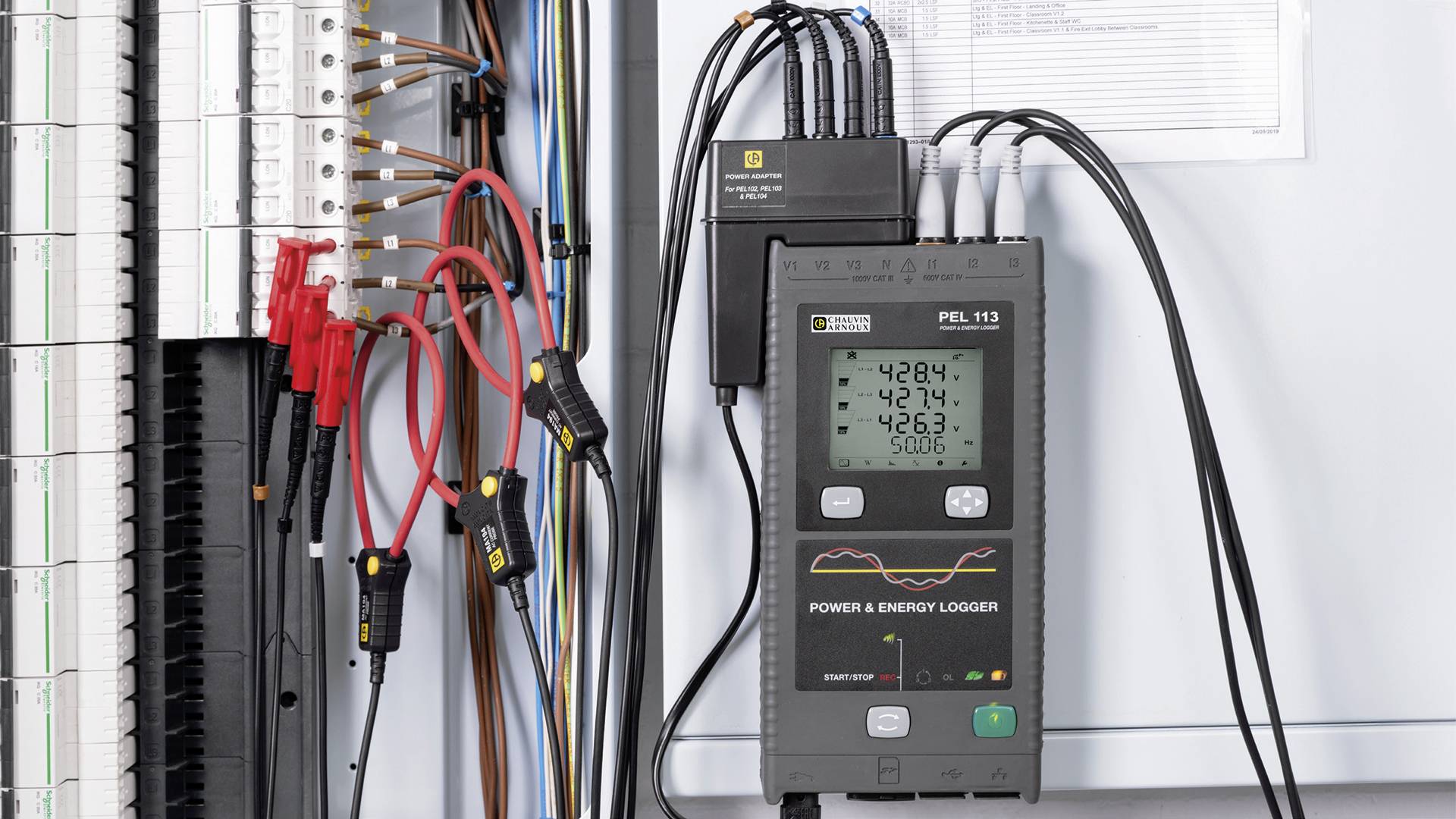

• Selbstversorgung über die Phase (mit Zubehör)
RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)
Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)

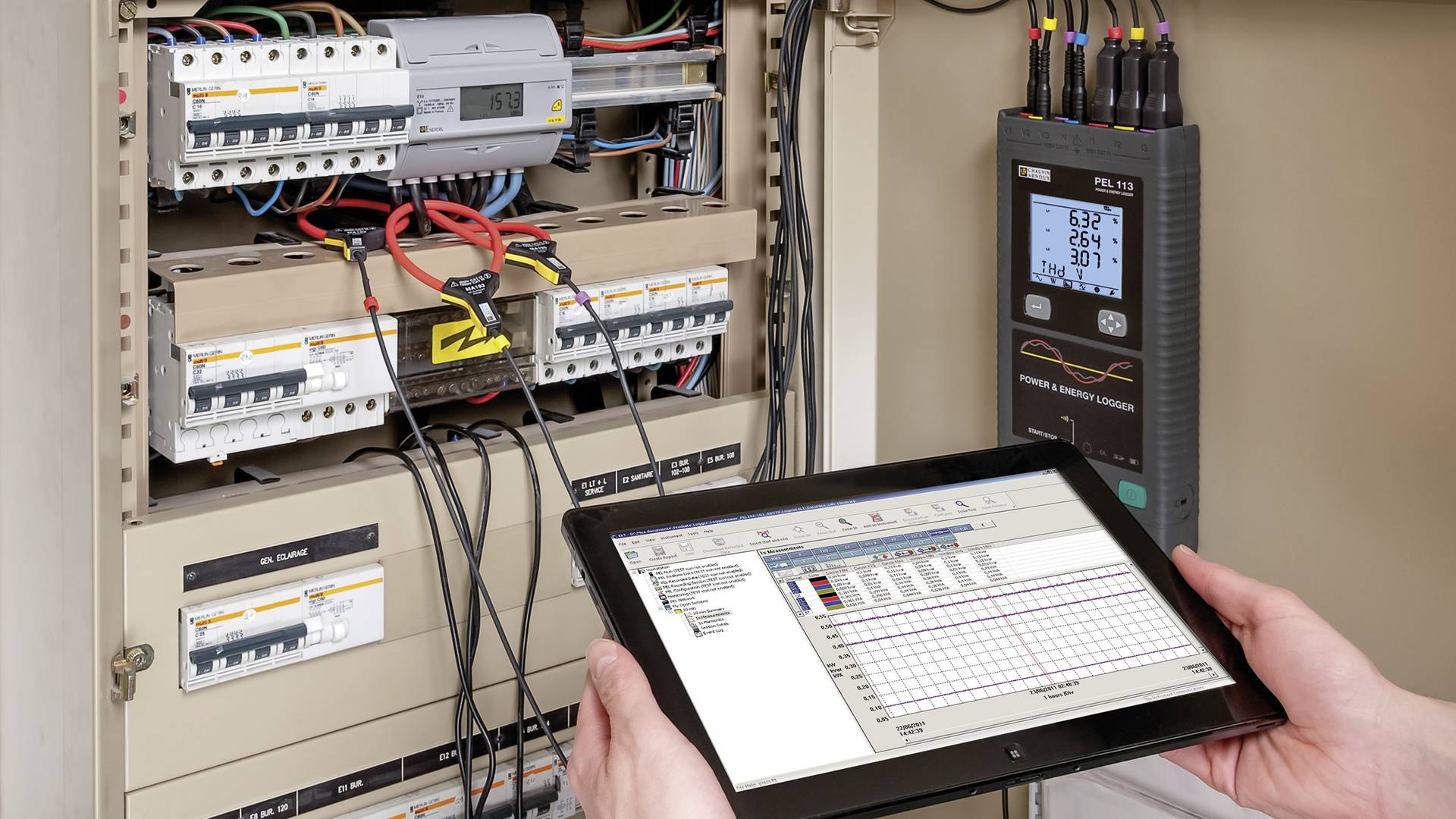

Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.
• Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
• Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
• Wohn- und Dienstleistungsgebäude ...
• Infrastruktur und Verkehr
• Rechenzentren ...
Anwendungsbereiche
• Energie-Audits
• Elektrische Diagnose
• Industrielle Wartung
Einfache und bewährte Ergonomie
• kompakt und mit magnetischem Gehäuse
• 3 Spannungs- und 3 Stromeingänge
• Vierfache Digitalanzeige mit Beleuchtung
• Selbstversorgung über die Phase (mit Zubehör)
RMS- und DC-Messungen
• AC- und/oder DC-Spannungen bis zu 1 000 V
• Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
• Wirk-, Blind- und Scheinleistung
• Wirk-, Blind- und Scheinenergie
• Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
• Motormessungen und -kenndaten (über Android-App)
Funktionen
• Aufschlüsselung der Energieverluste
• Parameter der Phase: cos φ, tan Φ, Leistungsfaktor PF
• Scheitelfaktor
• Berechnung des THD für Ströme und Spannungen
• DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)
Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
• Konfiguration Ihres PEL
• Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
• Herunterladen der in PEL gespeicherten Messungen
• Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
• USB, die einfachste Lösung für den Einsatz vor Ort.
• Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
• Wi-Fi (Access Point):
• Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
• Der Access Point (AP) Modus unterstützt bis zu 5 Clients.

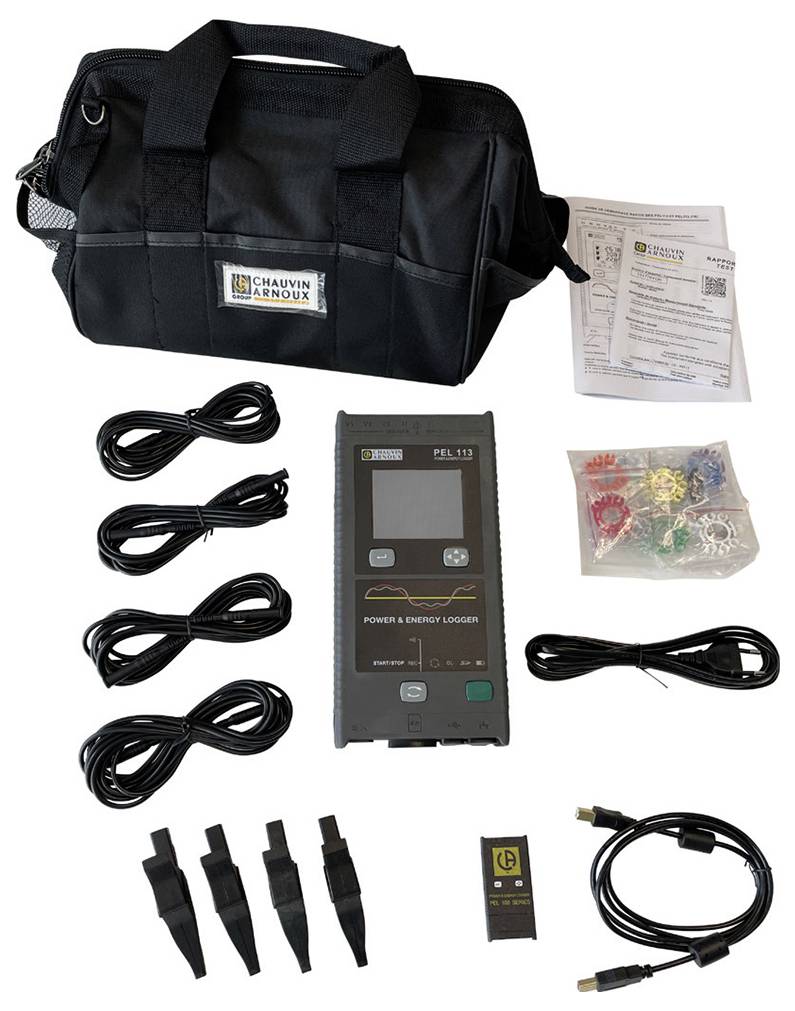

Lieferumfang
- 1 Transporttasche
- 4 Spannungsmessleitungen
- 4 Krokodilklemmen
- 1 Satz Kennzeichnungsteile
- 1 SD-Karte
- 1 Adapter SD/USB
- 1 USB-Kabel
- 1 Netzkabel
- 1 PC-Software (PEL Transfer) & Bedienungsanleitung zum Herunterladen von der Website
- 1 Schnellstartanleitung
