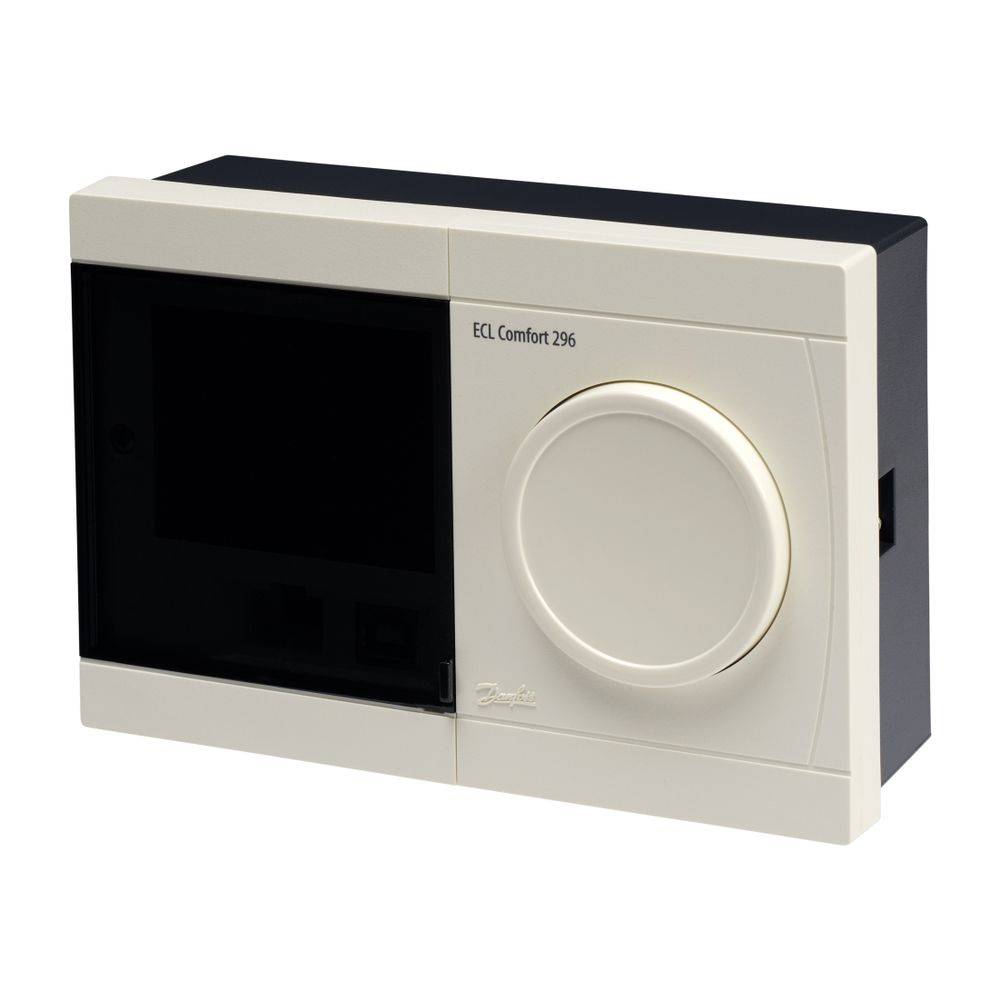

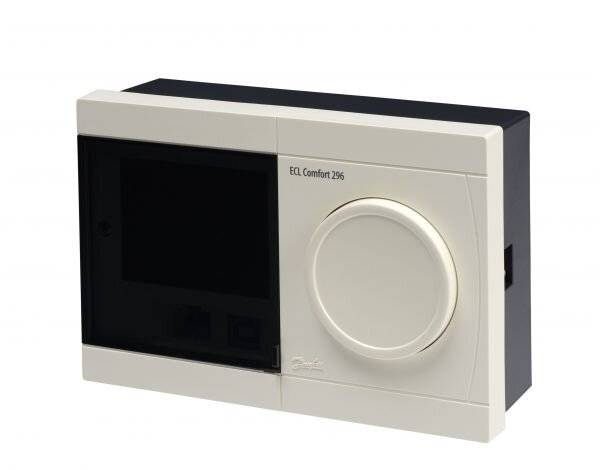

Danfoss elektronischer Regler ECL296 ECL Comfort 296, 230V

Der Danfoss elektronische Regler ECL Comfort 296 ist ein witterungsgeführtes Zentralgerät für die präzise Vorlauftemperaturregelung. Er eignet sich für den Einsatz in Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen, sowohl mit als auch ohne Brauchwasserbereitung. Dieser Regler von Danfoss ermöglicht durch seine intelligente Steuerung eine effiziente Energieeinsparung und erhöht den Komfort in Heiz- und Kühlsystemen.
Welche Vorteile bietet die witterungsgeführte Regelung des ECL Comfort 296?Der ECL Comfort 296 misst kontinuierlich die Außentemperatur und passt die Vorlauftemperatur des Heizsystems dynamisch an. Diese intelligente Anpassung sorgt für eine optimale Temperaturregelung, die den Energieverbrauch signifikant reduziert und den Wohn- oder Arbeitskomfort steigert. Integrierte Funktionen wie die gleitende Rücklauftemperaturbegrenzung, Frostschutz, Sommerausschaltung, Nachtabsenkung sowie eine einstellbare Heizkennlinie und Parallelverschiebung tragen zusätzlich zur Energieeffizienz bei. Auch die Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sind Bestandteil der Funktionsmerkmale.
Welche Schnittstellen und Kommunikationsmöglichkeiten sind verfügbar?Der Regler ist mit einer internen RS485-Schnittstelle ausgestattet, die den Anschluss von Fernbedienungseinheiten, Zusatzmodulen oder den Betrieb in einer Master-Slave-Folgeregelung ermöglicht. Für die Vernetzung und Datenfernauslesung stehen Modbus- und M-Bus-TCP-Schnittstellen zur Verfügung. Eine USB-Service-Schnittstelle ergänzt die Konnektivität. Es können sechs Pt1000-Temperaturfühler sowie zwei frei konfigurierbare Eingänge (0-10V oder Pt1000) angeschlossen werden. Für die Steuerung sind zwei Paar Triacausgänge und vier Relaisausgänge vorhanden.

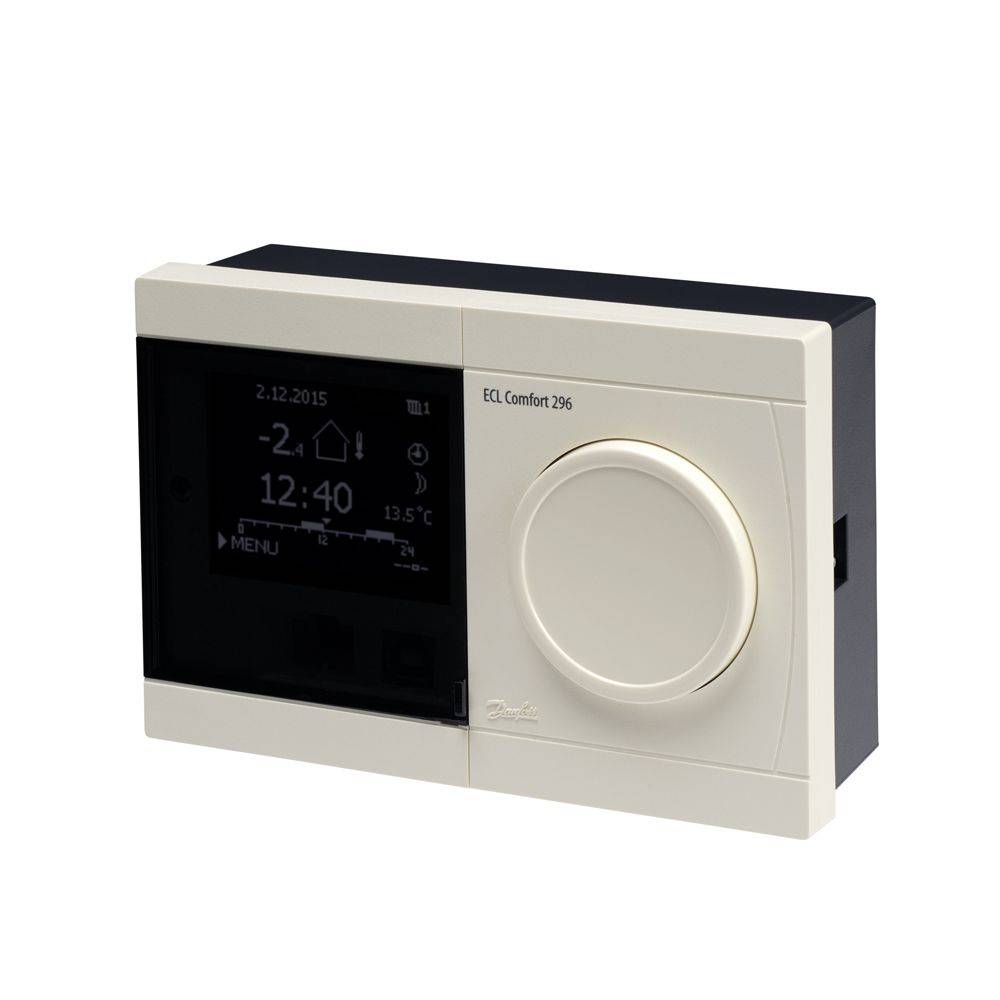

Wie wird der ECL Comfort 296 bedient und konfiguriert?Die Bedienung des Reglers erfolgt über ein beleuchtetes grafisches Display, das eine intuitive Navigation durch die Menüs in der gewählten Sprache ermöglicht. Die Softwarevorgabe und Konfiguration erfolgen über intelligente Applikations-Karten. ECL-Applikationsschlüssel der Serie A2xx können mit dem ECL Comfort 296 verwendet werden, um spezifische Anwendungen zu laden und die Funktionalität flexibel an unterschiedliche Anlagentypen anzupassen. Die Anwendungsparameter werden im Regler gespeichert und bleiben auch bei Stromausfällen erhalten.
Welche Montageoptionen bietet der Regler?Das Gehäuse des Danfoss ECL Comfort 296 ist vielseitig konzipiert und ermöglicht die Montage an der Wand oder auf einer Tafel. Für den Einbau in einen Schaltschrank ist eine Montage auf einer DIN-Schiene vorgesehen, wobei ein passender Sockel als Zubehör erhältlich ist. Die Schutzart des Reglers beträgt IP 40. Die Versorgungsspannung liegt bei 230 V AC mit einer Leistungsaufnahme von 5 VA.
Technische Daten
Versorgungsspannung: 230 V AC
Leistungsaufnahme: 5 VA
Schutzart: IP 40
Bauhöhe: 90 mm
Baulänge: 126 mm
Bautiefe: 193 mm
Fühlereingänge: 6x Pt1000, 2x frei konfigurierbar (0-10V oder Pt1000)
Ausgänge: 2 Paar Triacausgänge, 4 Relaisausgänge
Schnittstellen: RS485, Modbus, M-Bus-TCP, USB-Service

Der Danfoss ECL Comfort 296 Regler stellt eine umfassende und flexible Lösung für die präzise Steuerung von Heizungs- und Kühlsystemen dar. Mit seiner witterungsgeführten Regelung, den vielfältigen Schnittstellen und integrierten Funktionen zur Energieeinsparung und Systemüberwachung, wie der gleitenden Rücklauftemperaturbegrenzung und Frostschutzfunktion, ist er eine effiziente Komponente in modernen Nah- und Fernwärmeanlagen. Die einfache Konfiguration mittels Applikations-Karte und die robuste Bauweise mit IP 40 Schutzart unterstreichen seine Zuverlässigkeit und Anpassungsfähigkeit.
