Name: Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 450 mm 24 V/DC Anzahl Strahlen: 45
Brand: Datasensing
SKU: 3760043
Availability: BackOrder

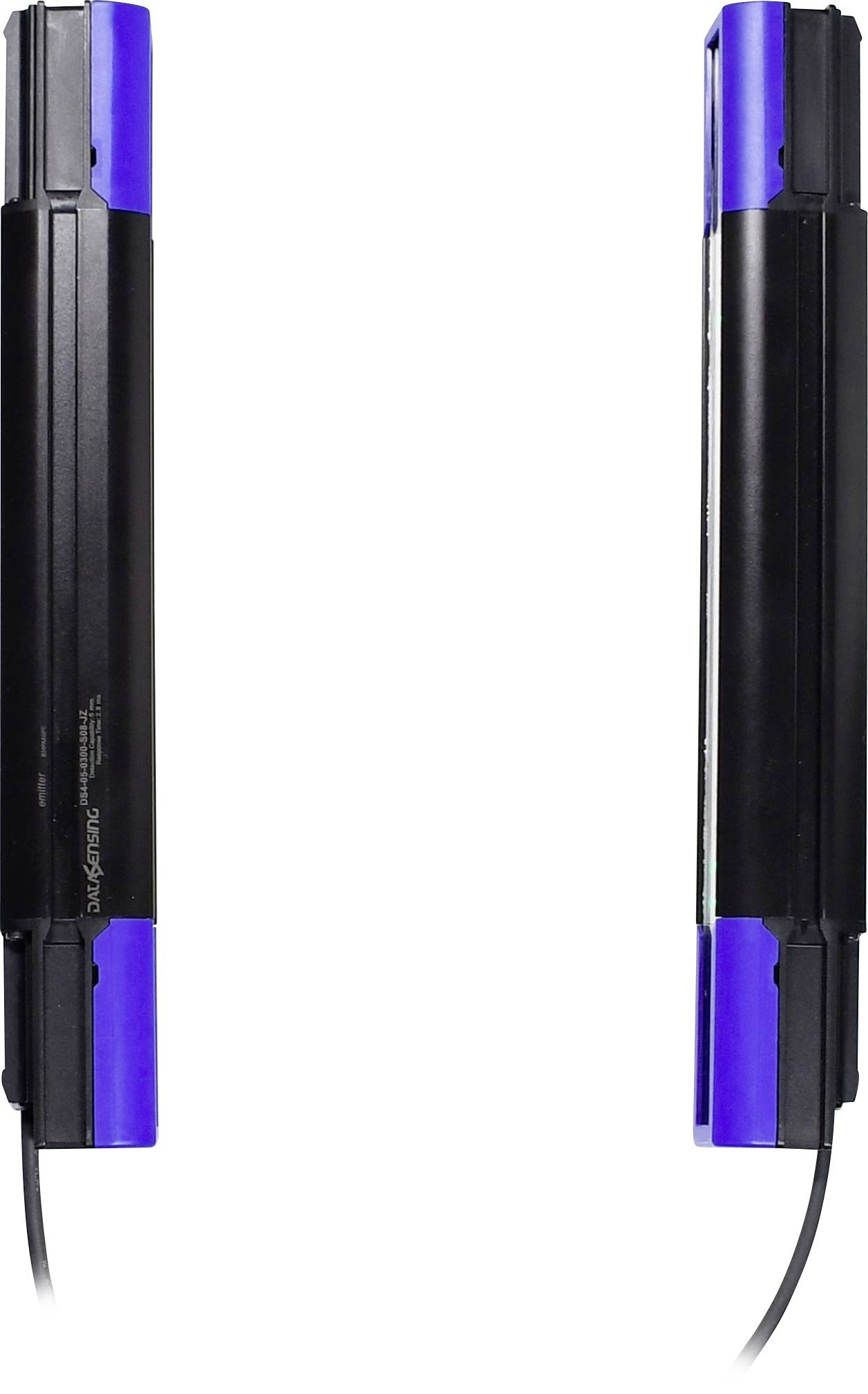

Paar schwarzer und blauer rechteckiger Sensoren oder Scanner, die nebeneinander angeordnet sind, mit Kabeln, die von unten herunterhängen.

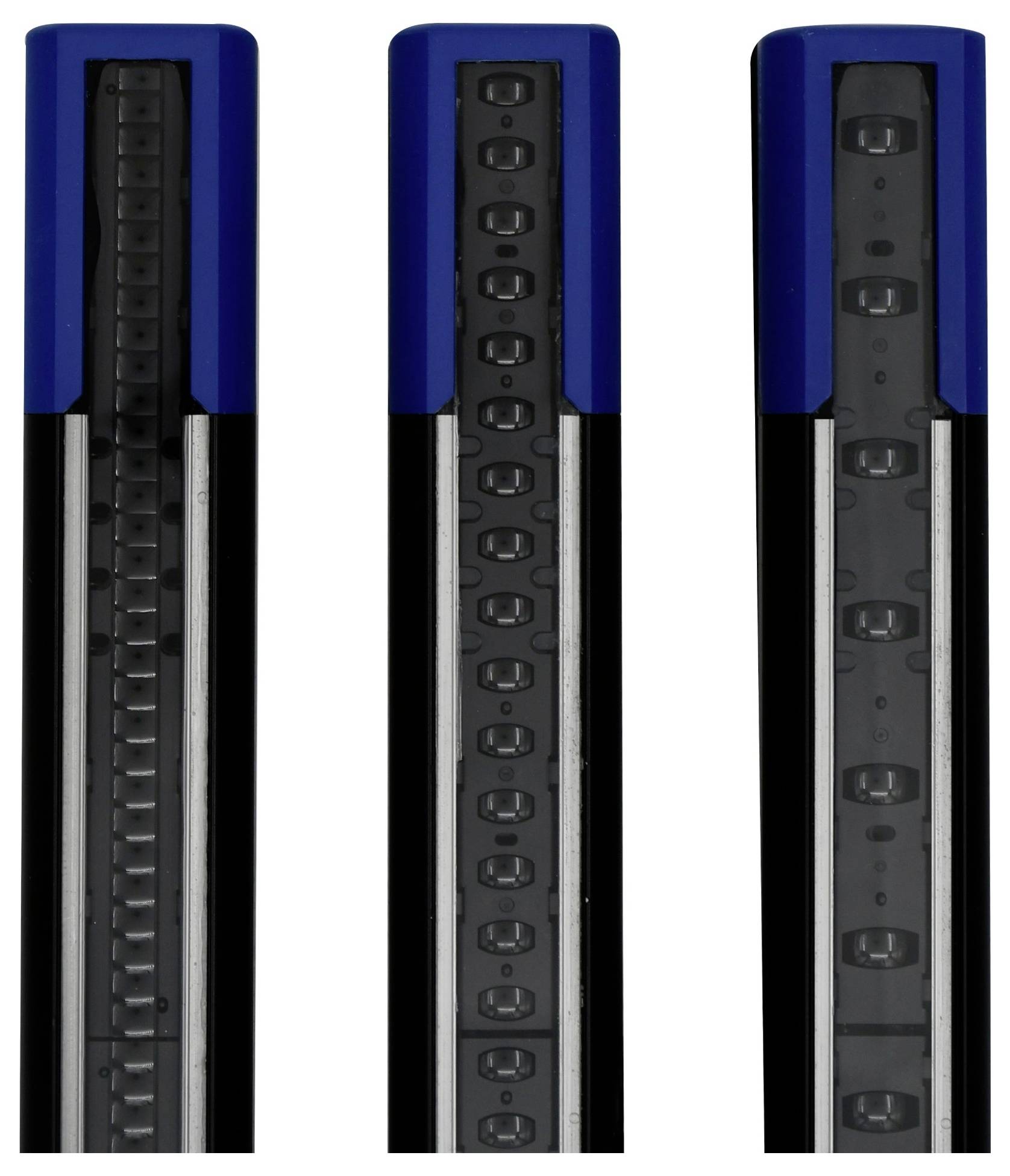

Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 450 mm 24 V/DC Anzahl Strahlen: 45-1

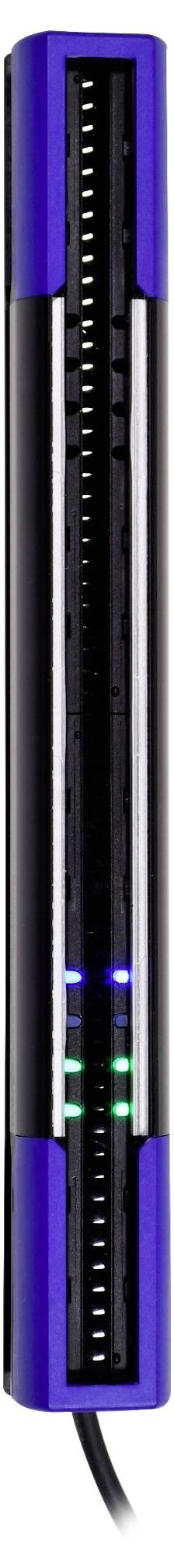

Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 450 mm 24 V/DC Anzahl Strahlen: 45-2

1/3

Produkt-Art

Lichtgitter

Länge

40 mm

Höhe

459 mm

Typ

DS4

Ausführung

Empfänger

Sender

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 9. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (765,00 € / Stück)

765,00 €

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DS4 Base Detektions- und Messlichtvorhang

Kompakte Bauweise mit einer kontrollierten Höhe von 450 mm.
Integrierte IO-Link-Schnittstelle für einfache Konfiguration.
Kombinierte Analog- (0...10 V / 4...20 mA) und Digitalausgänge.

Unser Service für Sie

Technische Daten

Gehäuse: Aluminium
Optikfenster: PMMA

Produkt-Art: Lichtgitter

Typ: DS4

Ausführung: Empfänger
Sender

Anwendungsgebiet: Personenschutz

Besonderheiten: Mit Gehäuse

Betriebsspannung: 24 V/DC

Betriebsspannung min.: 19.2 V/DC

Betriebsspannung max.: 28.8 V/DC

Betriebsspannungsbereich: 19.2 - 28.8 V/DC

Max. Stromaufnahme: 360 mA

Ansprechzeit: 2.35 ms

Kontaktart: Analog

Schaltspannung (max.): 28.8 V/DC

Schaltstrom (max.): 100 mA

Auflösung optisch: 5.5 x 10 mm

Kleinstes zu erkennendes Objekt (Durchmesser): 14 mm

Anschluss: Stecker M12, 5 polig

Kabellänge: 0.2 m

Sendertyp: LED Infrarot

Wellenlänge: 850 nm

Reichweite (min.): 0.2 mm

Reichweite (max.): 7 m

Ausgänge: Analog
Digital
IO-Link

Ausgangssignal (min.): 4 mA

Ausgangssignal (max.): 20 mA

Ausgangsstrom: 100 mA

Zulassungen (Sensoren): CE

Strahlen: 45

Strahlenabstand: 10 mm

Schutzfeldbreite (min.): 200 mm

Schutzfeldbreite (max.): 7000 mm

Schutzfeldhöhe: 450 mm

Höhe Aluprofil: 459 mm

Gesamt-Höhe: 459 mm

Inhalt: 1 St.

: IP65
IP67

Länge: 40 mm

Breite: 35 mm

Höhe: 459 mm

Abm.: (L x B x H) 40 x 35 x 459 mm

Min. Temperatur: -30 °C

Max. Temperatur: 55 °C

Nennspannung: 24 V/DC

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Höhe

Länge

Produkt-Art

Reichweite (max.)

Schutzart

Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 450 mm 24 V/DC Anzahl Strahlen: 45

Bestell-Nr.:3760043

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

Dieser Artikel

35 mm

459 mm

40 mm

Lichtgitter

7 m

IP65

Stück

Min.: 1

Vielfache: 1

765,00 €^*

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1050 mm 24 V/DC Anzahl Strahlen: 42

Bestell-Nr.:3760080

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

1059 mm

40 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

1.105,00 €^*

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1200 mm 24 V/DC Anzahl Strahlen: 48

Bestell-Nr.:3760081

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

40 mm

1209 mm

35 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

1.215,00 €^*

zzgl. 20,22 € Sperrgutzuschlag

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1350 mm 24 V/DC Anzahl Strahlen: 54

Bestell-Nr.:3760082

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

1359 mm

40 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

1.325,00 €^*

zzgl. 20,22 € Sperrgutzuschlag

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 1500 24 V/DC Anzahl Strahlen: 60

Bestell-Nr.:3760083

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

1509 mm

40 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

1.435,00 €^*

zzgl. 20,22 € Sperrgutzuschlag

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 300 24 V/DC Anzahl Strahlen: 12

Bestell-Nr.:3760075

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

309 mm

40 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

555,00 €^*

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 450 mm 24 V/DC Anzahl Strahlen: 18

Bestell-Nr.:3760076

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

459 mm

40 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

665,00 €^*

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 600 mm 24 V/DC Anzahl Strahlen: 24

Bestell-Nr.:3760077

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

609 mm

40 mm

Lichtgitter

13 m

IP67

Stück

Min.: 1

Vielfache: 1

775,00 €^*

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 750 mm 24 V/DC Anzahl Strahlen: 30

Bestell-Nr.:3760078

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

759 mm

40 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

885,00 €^*

Datasensing Lichtgitter DS4 Reichweite (max.) 13 m Schutzfeldhöhe 900 mm 24 V/DC Anzahl Strahlen: 36

Bestell-Nr.:3760079

Lieferung Mo., 9. Nov.

Versand durch Conrad Electronic

35 mm

909 mm

40 mm

Lichtgitter

13 m

IP65

Stück

Min.: 1

Vielfache: 1

995,00 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 3760043 Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 450 mm 24 V/DC Anzahl Strahlen: 45

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3760043 Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 450 mm 24 V/DC Anzahl Strahlen: 45

Beschreibung

Die DS4 Base Serie ist die ideale Lösung für einfache Detektions- und Messaufgaben in der industriellen Automation. Dank des zuverlässigen Infrarot-Prinzips und der robusten IP67-Bauweise bietet sie präzise Ergebnisse bei einfachster Handhabung.
