Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 600 mm 24 V/DC Anzahl Strahlen: 60

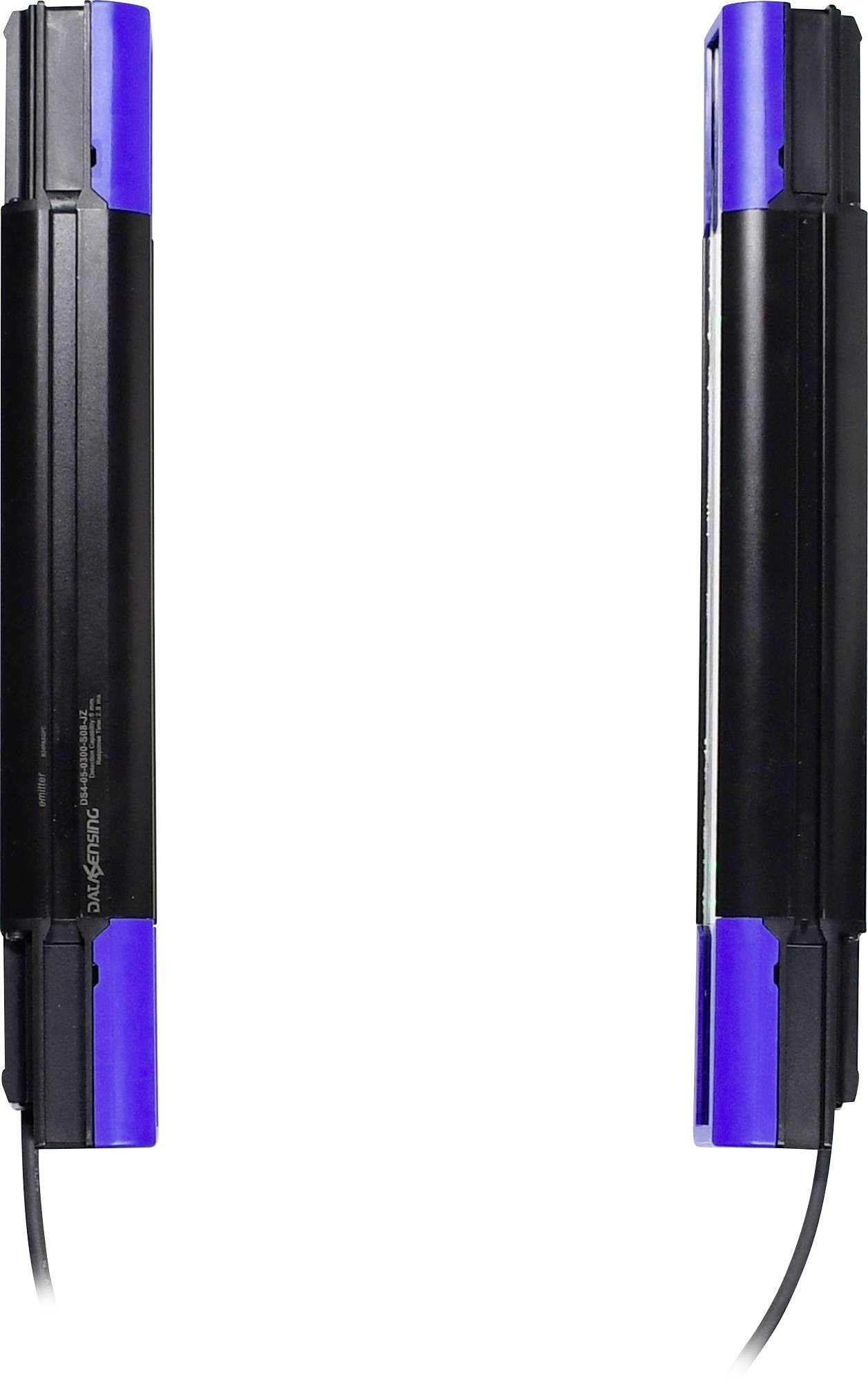

Zwei schwarze und blaue rechteckige Geräte, vertikal nebeneinander montiert, jeweils mit einem Kabel, das unten austritt, auf weißem Hintergrund.

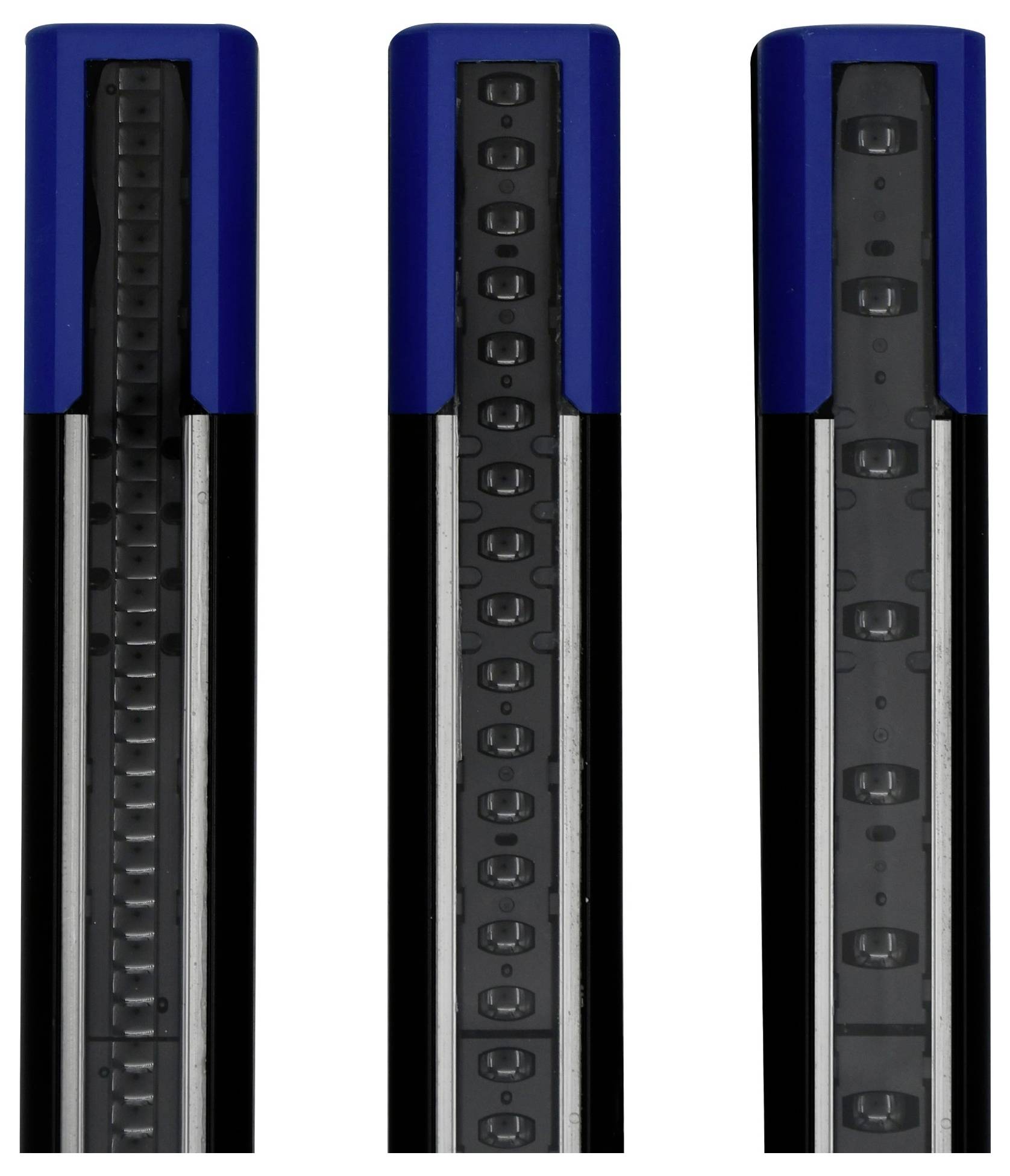

Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 600 mm 24 V/DC Anzahl Strahlen: 60-1

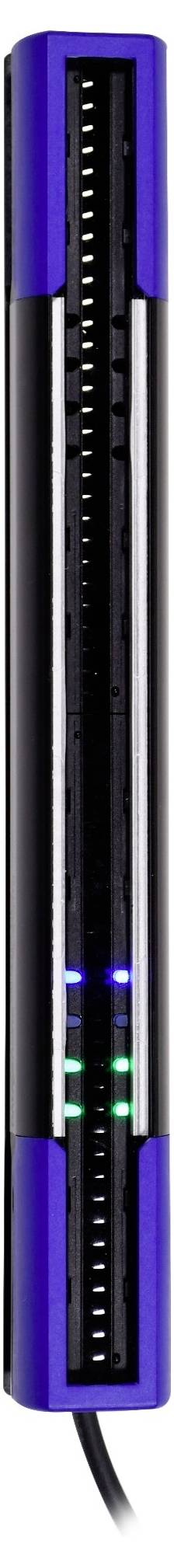

Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 600 mm 24 V/DC Anzahl Strahlen: 60-2
1/3
Produkt-Art
Lichtgitter
Länge
40 mm
Höhe
609 mm
Typ
DS4
Ausführung
Empfänger
Sender
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 9. Nov.
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (905,00 € / Stück)
905,00 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DS4 Base Detektions- und Messlichtvorhang

  • Zuverlässige Detektion und Messung in einer kompakten Basisausführung.
  • Flexible Schnittstellen mit digitalen und analogen Ausgängen (0...10 V oder 4...20 mA).
  • Einfache Konfiguration über IO-Link oder direkt per Kabel.

Unser Service für Sie

Technische Daten

  • Gehäuse: Aluminium
  • Optikfenster: PMMA
Produkt-Art

Lichtgitter

Typ

DS4

Ausführung

Empfänger

Sender

Anwendungsgebiet

Personenschutz

Betriebsspannung

24 V/DC

Betriebsspannung min.

19.2 V/DC

Betriebsspannung max.

28.8 V/DC

Betriebsspannungsbereich

19.2 - 28.8 V/DC

Max. Stromaufnahme

360 mA

Ansprechzeit

2.8 ms

Kontaktart

Analog

Schaltspannung (max.)

28.8 V/DC

Schaltstrom (max.)

100 mA

Kleinstes zu erkennendes Objekt (Durchmesser)

14 mm

Anschluss

Stecker M12, 5 polig

Kabellänge

0.2 m

Sendertyp

LED Infrarot

Wellenlänge

850 nm

Reichweite (min.)

0.2 m

Reichweite (max.)

7 m

Ausgänge

Analog

Digital

IO-Link

Ausgangssignal (min.)

4 mA

Ausgangssignal (max.)

20 mA

Ausgangsstrom

100 mA

Zulassungen (Sensoren)

CE

Strahlen

60

Strahlenabstand

10 mm

Schutzfeldbreite (min.)

200 mm

Schutzfeldbreite (max.)

7000 mm

Schutzfeldhöhe

600 mm

Höhe Aluprofil

609 mm

Gesamt-Höhe

609 mm

Inhalt

1 St.

IP65

IP67

Länge

40 mm

Breite

35 mm

Höhe

609 mm

Abm.

(L x B x H) 40 x 35 x 609 mm

Min. Temperatur

-30 °C

Max. Temperatur

55 °C

Nennspannung

24 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 3760044 Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 600 mm 24 V/DC Anzahl Strahlen: 60

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3760044 Datasensing Lichtgitter DS4 Reichweite (max.) 7 m Schutzfeldhöhe 600 mm 24 V/DC Anzahl Strahlen: 60

Beschreibung

Die DS4 Base Serie ist die ideale Lösung für einfache Detektions- und Messaufgaben in der industriellen Automation. Dank des zuverlässigen Infrarot-Prinzips und der robusten IP67-Bauweise bietet sie präzise Ergebnisse bei einfachster Handhabung.

Lieferumfang

  • Emitter (Sender)
  • Receiver (Empfänger)
