Eaton 197213 EASY-E4-DC-12TC1 SPS-Steuerungsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
127,00 €
3
2% = 3,09 €
123,91 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (127,00 € / Stück)
159,66 €
-20 %
127,00 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Eaton Eaton (Moeller) Steuerrelais 24VDC EASY-E4-DC-12TC1
- 0 V, 20,4..28,8 V, DC, 0,5 A, 2 W, 8, 4, Mit Relaisausgang: nein, 1, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für EtherCAT: nein, Unterstützt Protokoll für TCP/IP: ja, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein
Technische Daten
- Einbaulage: Vertikal oder horizontal
- Einströmung nach IEC/EN 61000-4-6: 10 V
- Gewicht: 0.178 kg
- Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]: 50 mm
- Luftdruck (Betrieb): 795 - 1080 hPa
- Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms: 18 Schocks
- Verlustleistung statisch, stromunabhängig [Pvs]: 2 W
- elektromagnetische Felder (RFI), nach IEC EN 61000-4-3: 0.8 - 1.0 GHz: 101.4 - 2 GHz: 32.0 - 2.7 GHz: 1 V/m
- Anzahl der HW-Schnittstellen Industrial Ethernet: 1
- Anzahl der HW-Schnittstellen sonstige: 1
- Anzahl der digitalen Ausgänge: 4
- Auflösung: 12 Bit (Wert 0 - 4095)
- Datenübertragungsrate: 10/100 MBit/s
- Eingangsimpedanz: 13.3 kΩ
- Eingänge als Analogeingänge nutzbar: 4 (I5, I6, I7, I8)
- Elektrostatische Entladung (ESD): 6 kV
- Ethernet: CAT5
- Lagerung [ϑ]: -40 - +70 °C
- Leitungslänge: ≦ 30, geschirmt m
- Restwelligkeit: ≦ 5 %
- Schaltstrom: 0.5 A
- Schraubklemmen: 6.5 mm
- Produkt-Art
SPS-Steuerungsmodul
- Herst.-Teilenr.
197213
- Typ
EASY-E4-DC-12TC1
- Anzahl analoge Eingänge max.
4
- Anzahl analoge Ausgänge max.
0
- Anzahl digitale Eingänge max.
8
- Betriebsspannung min.
20.4 V/DC
- Betriebsspannungsbereich
20.4 - 24 V/DC
- Betriebsspannung max.
24 V/DC
- Betriebsspannung
24 V/DC
- Höhe
90 mm
- Länge
58 mm
- Breite
71.5 mm
IP20
- Abm.
(L x B x H) 58 x 71.5 x 90 mm
- Display
Ja
- Montageart (Details)
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
-25 °C
- Auflösung
12 Bit
- Wochen-/Jahres-Schaltuhr
Ja
- Gewicht
0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1954939 Eaton 197213 EASY-E4-DC-12TC1 SPS-Steuerungsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1954939 Eaton 197213 EASY-E4-DC-12TC1 SPS-Steuerungsmodul 24 V/DC
Beschreibung

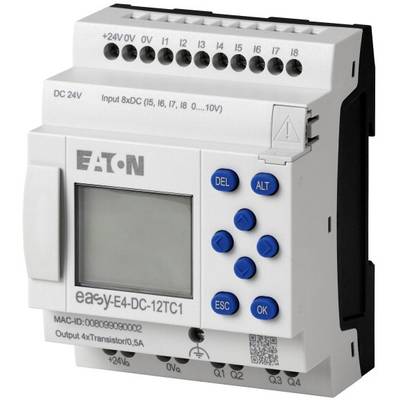

Eaton Steuerrelais EASY-E4-DC-12TC1
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Steuerrelais 24VDCTyp:EASY-E4-DC-12TC1Versorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:20,4..28,8 VSpannungsart der Versorgungsspannung:DCSchaltstrom:0,5 ALeistungsaufnahme:2 WAnzahl der digitalen Eingänge:8Anzahl der digitalen Ausgänge:4Mit Relaisausgang:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Mit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:jaSchutzart (IP):IP20Grundgerät:jaErweiterbar:jaErweiterungsgerät:neinMit Zeitschaltuhr:jaTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:72 mmHöhe:90 mmTiefe:58 mm
Eaton Steuerrelais EASY-E4-DC-12TC1: weitere Details
Elektronisches Steuerrelais easy-E4 mit Versorgungsspannung 24 VDC. Es stehen 8 Digitaleingänge mit 24 VDC zur Verfügung, wovon 4 Eingänge auch als Analogeingänge und 4 Eingänge als Schnellzähler verwendet werden können. Das Steuerrelais easy-E4 verfügt über 4 Transistorausgänge für 24 VDC. Das Steuerrelais ist mit einem Bildschirm, einer Uhr, einer integrierten Ethernet-Schnittstelle und Schraubklemmen ausgestattet. Dieses Steuerrelais easy-E4 kann mit den digitalen Ein-/Ausgangserweiterungen der easyE4-Serie erweitert werden. Eine Lieferung mit eigener freier Programmierung ist über Artikel (Y7) -2010781 EASY-COMBINATION möglich. EAN: 4015081939466
Geliefert wird: Eaton (Moeller) Steuerrelais 24VDC EASY-E4-DC-12TC1, Verpackungseinheit: 1 Stk., EAN: 4015081939466
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Steuerrelais 24VDCTyp:EASY-E4-DC-12TC1Versorgungsspannung bei AC 50 Hz:0 VVersorgungsspannung bei AC 60 Hz:0 VVersorgungsspannung bei DC:20,4..28,8 VSpannungsart der Versorgungsspannung:DCSchaltstrom:0,5 ALeistungsaufnahme:2 WAnzahl der digitalen Eingänge:8Anzahl der digitalen Ausgänge:4Mit Relaisausgang:neinAnzahl der HW-Schnittstellen Industrial Ethernet:1Mit optischer Schnittstelle:neinUnterstützt Protokoll für EtherCAT:neinUnterstützt Protokoll für TCP/IP:jaUnterstützt Protokoll für PROFIBUS:neinUnterstützt Protokoll für CAN:neinUnterstützt Protokoll für INTERBUS:neinUnterstützt Protokoll für ASI:neinUnterstützt Protokoll für KNX:neinUnterstützt Protokoll für MODBUS:jaUnterstützt Protokoll für Data-Highway:neinUnterstützt Protokoll für DeviceNet:neinUnterstützt Protokoll für SUCONET:neinUnterstützt Protokoll für LON:neinUnterstützt Protokoll für PROFINET IO:neinUnterstützt Protokoll für PROFINET CBA:neinUnterstützt Protokoll für SERCOS:neinUnterstützt Protokoll für Foundation Fieldbus:neinUnterstützt Protokoll für EtherNet/IP:neinUnterstützt Protokoll für AS-Interface Safety at Work:neinUnterstützt Protokoll für DeviceNet Safety:neinUnterstützt Protokoll für INTERBUS-Safety:neinUnterstützt Protokoll für PROFIsafe:neinUnterstützt Protokoll für SafetyBUS p:neinUnterstützt Protokoll für sonstige Bussysteme:neinFunkstandard Bluetooth:neinFunkstandard WLAN 802.11:neinFunkstandard GPRS:neinFunkstandard GSM:neinFunkstandard UMTS:neinIO-Link Master:neinRedundanzfähigkeit:neinMit Display:jaSchutzart (IP):IP20Grundgerät:jaErweiterbar:jaErweiterungsgerät:neinMit Zeitschaltuhr:jaTragschienenmontage möglich:jaWand-/Direktmontage möglich:jaFronteinbau möglich:jaRack-Montage möglich:neinGeeignet für Sicherheitsfunktionen:neinSIL nach IEC 61508:ohnePerformance Level nach EN ISO 13849-1:ohneZugehöriges Betriebsmittel (Ex ia):neinZugehöriges Betriebsmittel (Ex ib):neinExplosionsschutz-Kategorie für Gas:ohneExplosionsschutz-Kategorie für Staub:ohneZertifiziert für UL-Gefahrenbereich Klasse I:jaZertifiziert für UL-Gefahrenbereich Klasse II:neinZertifiziert für UL-Gefahrenbereich Klasse III:neinZertifiziert für UL-Gefahrenbereich Division 1:neinZertifiziert für UL-Gefahrenbereich Division 2:jaZertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen):jaZertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff):neinZertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen):jaZertifiziert für UL-Gefahrenbereich Gruppe D (Propan):jaZertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube):neinZertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube):neinZertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube):neinBreite:72 mmHöhe:90 mmTiefe:58 mm
Eaton Steuerrelais EASY-E4-DC-12TC1: weitere Details
Elektronisches Steuerrelais easy-E4 mit Versorgungsspannung 24 VDC. Es stehen 8 Digitaleingänge mit 24 VDC zur Verfügung, wovon 4 Eingänge auch als Analogeingänge und 4 Eingänge als Schnellzähler verwendet werden können. Das Steuerrelais easy-E4 verfügt über 4 Transistorausgänge für 24 VDC. Das Steuerrelais ist mit einem Bildschirm, einer Uhr, einer integrierten Ethernet-Schnittstelle und Schraubklemmen ausgestattet. Dieses Steuerrelais easy-E4 kann mit den digitalen Ein-/Ausgangserweiterungen der easyE4-Serie erweitert werden. Eine Lieferung mit eigener freier Programmierung ist über Artikel (Y7) -2010781 EASY-COMBINATION möglich. EAN: 4015081939466
Geliefert wird: Eaton (Moeller) Steuerrelais 24VDC EASY-E4-DC-12TC1, Verpackungseinheit: 1 Stk., EAN: 4015081939466
Ausführung
- Ausstattung: 0 V, 0 V, 20,4..28,8 V, DC
Lieferumfang
- Geliefert wird: Eaton (Moeller) Steuerrelais 24VDC EASY-E4-DC-12TC1, Verpackungseinheit: 1 Stk., EAN: 4015081939466
