Abbildung ähnlich

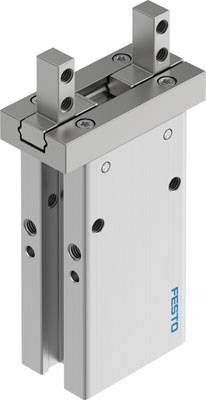

FESTO 8116778 DHPC-L-10-A-NO-S-1 Parallelgreifer Gehäusematerial: Aluminium 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt (310,22 € / Stück)
310,22 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anzahl Greifbacken: 2
- Baugröße: 10
- Befestigungsart: mit Durchgangsbohrung und Passstift - mit Innengewinde und Passstift - wahlweise: - Direktbefestigung über Durchgangsbohrung - Direktbefestigung über Gewinde
- Betriebsdruck: 50.75 - 116 psi
- Betriebsdruck Mpa: 0.35 - 0.8 MPa
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Funktionsweise: einfachwirkend - offen
- Führung: Kugelführung
- Gesamtgreifkraft bei 0,6 MPa 6 bar, 87 psi schließen: 32.8 N
- Greiferfunktion: Parallel
- Greifkraft pro Greifbacken bei 0,6 MPa 6 bar, 87 psi schließen: 16.4 N
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Hub pro Greifbacken: 4 mm
- Konstruktiver Aufbau: Hebel - zwangsgeführter Bewegungsablauf - Anschlussrichtung seitlich - Seitliche Befestigungsart für Greiffinger
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- LABS-Konformität: VDMA24364-B2-L
- Max. Masse pro externem Greiffinger: 120 g
- Max. Moment am Greifbacken Mx statisch: 0.13 Nm
- Max. Moment am Greifbacken My statisch: 0.27 Nm
- Max. Moment am Greifbacken Mz statisch: 0.13 Nm
- Massenträgheitsmoment: 0.062 kgcm2
- Max. Arbeitsfrequenz Greifer: 3 Hz
- Max. Austauschgenauigkeit: 0.2 mm
- Max. Greifbackenspiel Sz: 0 mm
- Max. Greifbackenwinkelspiel ax,ay: 0 deg
- Max. Kraft am Greifbacken Fz statisch: 29 N
- Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 22 ms
- Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 12 ms
- Pneumatischer Anschluss: M3
- Positionserkennung: für Näherungsschalter
- Produktgewicht: 66 g
- Rotationssymmetrie: <= 0,2 mm mm
- Umgebungstemperatur: -10 - 60 °C
- Varianten: Empfohlen für Produktionsanlagen zur Herstellung von Li-Ionen Batterien
- Werkstoff Gehäuse: Aluminium, eloxiert
- Werkstoff Greifbacken: hochlegierter Stahl rostfrei
- Werkstoffhinweis: Kupfer- und PTFE-frei - RoHS konform
- Wiederholgenauigkeit Greifer: <= 0,02 mm mm
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:4:4]
- Produkt-Art
Parallelgreifer
- Gehäusematerial
Aluminium
- Anschluss
M3
- Betriebsdruck (max.)
8 bar
- Ausführung
DHPC-L-10-A-NO-S-1
- Herst.-Teilenr.
8116778
- Betriebsdruck (min.)
3.5 bar
- Genauigkeit (+/-)
0.02 mm
- Gewicht
66 g
- Medien-Temperatur Bereich
-10 bis +60 °C
- Max. Medien-Temperatur
+60 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Gefiltert und geölte Druckluft
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Einfachwirkend
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2802211 FESTO 8116778 DHPC-L-10-A-NO-S-1 Parallelgreifer Gehäusematerial: Aluminium 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802211 FESTO 8116778 DHPC-L-10-A-NO-S-1 Parallelgreifer Gehäusematerial: Aluminium 1 St.
Beschreibung
Parallelgreifer DHPC-L-10-A-NO-S-1 Baugröße=10, Hub pro Greifbacken=4 mm, Max. Austauschgenauigkeit=0,2 mm, Max. Greifbackenwinkelspiel ax,ay=0 deg, Max. Greifbackenspiel Sz=0 mm
