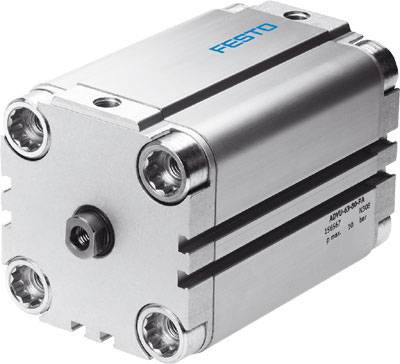

Name: Festo ADVU-100-25-P-A Kompaktzylinder
Brand: FESTO
SKU: 1938730
Availability: InStock

1/3

Datenblatt (PDF)

Sofort-Lieferung Di., 13. Okt.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch WM Industrietechnik

Anzahl

Stück

Gesamt

563,41 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Highlights & Details

Kompaktzylinder ADVU-100-25-P-A

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Kompaktzylinder

Hublänge: 25 mm

Min. Betriebsdruck: 0.6 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 100 mm

Material (Details): Deckel: Aluminium-Knetlegierung

Herst.-Teilenr.: 156580

Ausführung: Befestigungsart: mit Durchgangsbohrung, mit Zubehör

Gewicht: 2797 g

Baugröße: 100

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Dichtungsmaterial: NBR

Druckluft-Anschluss: G1/4"

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 100 mm

Kolbenstangen-Material: Stahl

Kraft (max.): 4712 N

Material: Aluminium-Knetlegierung

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

FESTO 156510 ADVU-16-20-P-A Kompaktzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:1938660

Sofort-Lieferung Mo., 12. Okt.

1 Stück

Versand durch Conrad Electronic

20 mm

156510

Stück

Min.: 1

Vielfache: 1

119,11 €^*

FESTO 156511 ADVU-16-25-P-A Kompaktzylinder Hublänge: 25 mm 1 St.

Bestell-Nr.:1938661

Lieferung Mo., 19. Okt.

Versand durch Conrad Electronic

25 mm

156511

Stück

Min.: 1

Vielfache: 1

138,65 €^*

FESTO 156516 ADVU-20-15-P-A Kompaktzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:1938666

Lieferung Mo., 19. Okt.

Versand durch Conrad Electronic

15 mm

156516

Stück

Min.: 1

Vielfache: 1

142,85 €^*

FESTO 156520 ADVU-20-40-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 40 mm 1 St.

Bestell-Nr.:1938670

Lieferung Mo., 19. Okt.

1 Stück

Versand durch cetra IT Europe GmbH

40 mm

156520

Stück

Min.: 1

Vielfache: 1

185,18 €^*

FESTO 156526 ADVU-25-25-P-A Kompaktzylinder Hublänge: 25 mm 1 St.

Bestell-Nr.:1938676

Lieferung Mo., 19. Okt.

Versand durch Conrad Electronic

25 mm

156526

Stück

Min.: 1

Vielfache: 1

201,67 €^*

FESTO 156529 ADVU-25-50-P-A Kompaktzylinder Hublänge: 50 mm 1 St.

Bestell-Nr.:1938679

Lieferung Mo., 19. Okt.

Versand durch Conrad Electronic

50 mm

156529

Stück

Min.: 1

Vielfache: 1

222,69 €^*

FESTO 156500 ADVU-12-5-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 5 mm 1 St.

Bestell-Nr.:1938650

Nicht verfügbar

Versand durch Conrad Electronic

5 mm

156500

Stück

Min.: 1

Vielfache: 1

151,25 €^*

FESTO 156501 ADVU-12-10-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bestell-Nr.:1938651

Nicht verfügbar

Versand durch Conrad Electronic

10 mm

156501

Stück

Min.: 1

Vielfache: 1

151,25 €^*

FESTO 156502 ADVU-12-15-P-A Kompaktzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 15 mm 1 St.

Bestell-Nr.:1938652

Nicht verfügbar

Versand durch Conrad Electronic

15 mm

156502

Stück

Min.: 1

Vielfache: 1

151,25 €^*

FESTO 156503 ADVU-12-20-P-A Kompaktzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:1938653

Nicht verfügbar

Versand durch Conrad Electronic

20 mm

156503

Stück

Min.: 1

Vielfache: 1

155,45 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1938730 Festo ADVU-100-25-P-A Kompaktzylinder

Beschreibung

Kompaktzylinder ADVU-100-25-P-A

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: -20
Befestigungsart: wahlweise:
Betriebsdruck: 46211
Symbol: 991217
Konstruktiver Aufbau: Kolben
Pneumatischer Anschluss: G1/4
Werkstoff Deckel: Aluminium-Knetlegierung
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Hub: 25 MM
Kolben-Ø: 100 mm
Kolbenstangengewinde: M12
Varianten: einseitige Kolbenstange
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 4418 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 4712 N
Gewichtszuschlag pro 10 mm Hub: 177 G
Grundgewicht bei 0 mm Hub: 2797 G
Werkstoff Kolbenstange: hochlegierter Stahl
Kolbenstangenende: Innengewinde
Werkstoff Zylinderrohr: Aluminium-Knetlegierung
Aufprallenergie in den Endlagen: 1 J
Bewegte Masse bei 0 mm Hub: 614 G
Zuschlag bewegte Masse pro 10 mm Hub: 38 G
Werkstoff Bundschrauben: Stahl verzinkt
Werkstoff Dynamische Dichtungen: NBR
