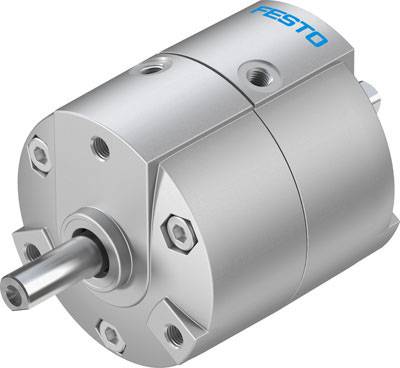

FESTO Schwenkantrieb 1845714 DRVS-16-180-P 1 St.

Schwenkantrieb DRVS-16-180-P

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: 0
Werkstoff-Hinweis: RoHS konform
Baugröße: 16
Produktgewicht: 270 G
Werkstoff Gehäuse: Aluminium-Druckguss, lackiert
Befestigungsart: mit Innengewinde
Betriebsdruck: 46144
Symbol: 991265
Werkstoff Dichtungen: TPE-U(PU)
Konstruktiver Aufbau: Schwenkflügel
Pneumatischer Anschluss: M5
Dämpfungswinkel: 0.5 DEG
Schwenkwinkel: 0
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Max. Schwenkfrequenz bei 0,6 MPa 6 bar, 87 psi: 3 HZ
Max. Axialkraft: 25 N
Max. Radialkraft: 30 N
Theoretisches Drehmoment bei 0,6 MPa 6 bar, 87 psi: 2 NM
Werkstoff Antriebswelle: Stahl vernickelt
Varianten: Zapfenwelle
Reinraumtauglichkeit, gemessen nach ISO 14644-14: Klasse 5 nach ISO 14644-1
Wiederholgenauigkeit: 1 DEG
Max. Anschlagkraft: 160 N
Zulässiger Anschlagradius: 17 MM
Zulässiges Massenträgheitsmoment: 0.01 KGY
