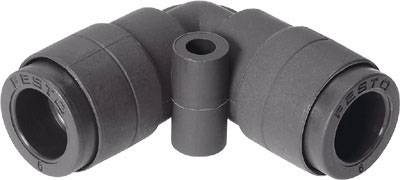

FESTO Steckverbinder 160543 QSL-V0-12 Außengewinde: 12 mm 1 St.
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Technische Daten
- Gewicht: 29 g
- Betriebs-Medium
Druckluft nach ISO 8573-1:2010 [7:-:-]
- Produkt-Art
Steckverbinder
- Außengewinde
12 mm
- Herst.-Teilenr.
160543
- Ausführung
L-Steckverbindung QSL-V0-12 Baugröße=Standard, Nennweite=7,7 mm, Brandprüfung Werkstoff= UL94 V-0 (Gehäuse), UL94 V-0 (Lösering), Konstruktiver Aufbau=Push-Pull-Prinzip
- Betriebsdruck (max.)
10 bar
- Min. Betriebsdruck
-0.95 bar
- Material
PBT
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1940419 FESTO Steckverbinder 160543 QSL-V0-12 Außengewinde: 12 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1940419 FESTO Steckverbinder 160543 QSL-V0-12 Außengewinde: 12 mm 1 St.
Information
Information 1940419 FESTO Steckverbinder 160543 QSL-V0-12 Außengewinde: 12 mm 1 St.
Beschreibung
L-Steckverbindung QSL-V0-12Nennweite: 10 mmBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglichLABS-Konformität: VDMA24364-B1/B2-LPneumatischer Anschluss 1: für Schlauch Außen-Ø 12 mmPneumatischer Anschluss 2: für Schlauch Außen-Ø 12 mmBauform: L-FormBetriebsdruck kompletter Temperaturbereich: -13775Hinweis zum Betriebsdruck: Wasser: max. 0,6 MPa bei max. 50 °CKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformBaugröße: StandardProduktgewicht: 28 GWerkstoff Gehäuse: PBTKonstruktiver Aufbau: Push-Pull-PrinzipFarbe Lösering: schwarzWerkstoff Lösering: PBTWerkstoff Schlauchdichtung: NBRWerkstoff Schlauchklemmsegment: hochlegierter Stahl rostfreiBrandprüfung Werkstoff: UL94 V-0 (Gehäuse)
