H-Tronic TDR2004 pro Temperaturschalter -99 - 850 °C
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt
99,38 €
zzgl. MwSt.
5,03 €
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details

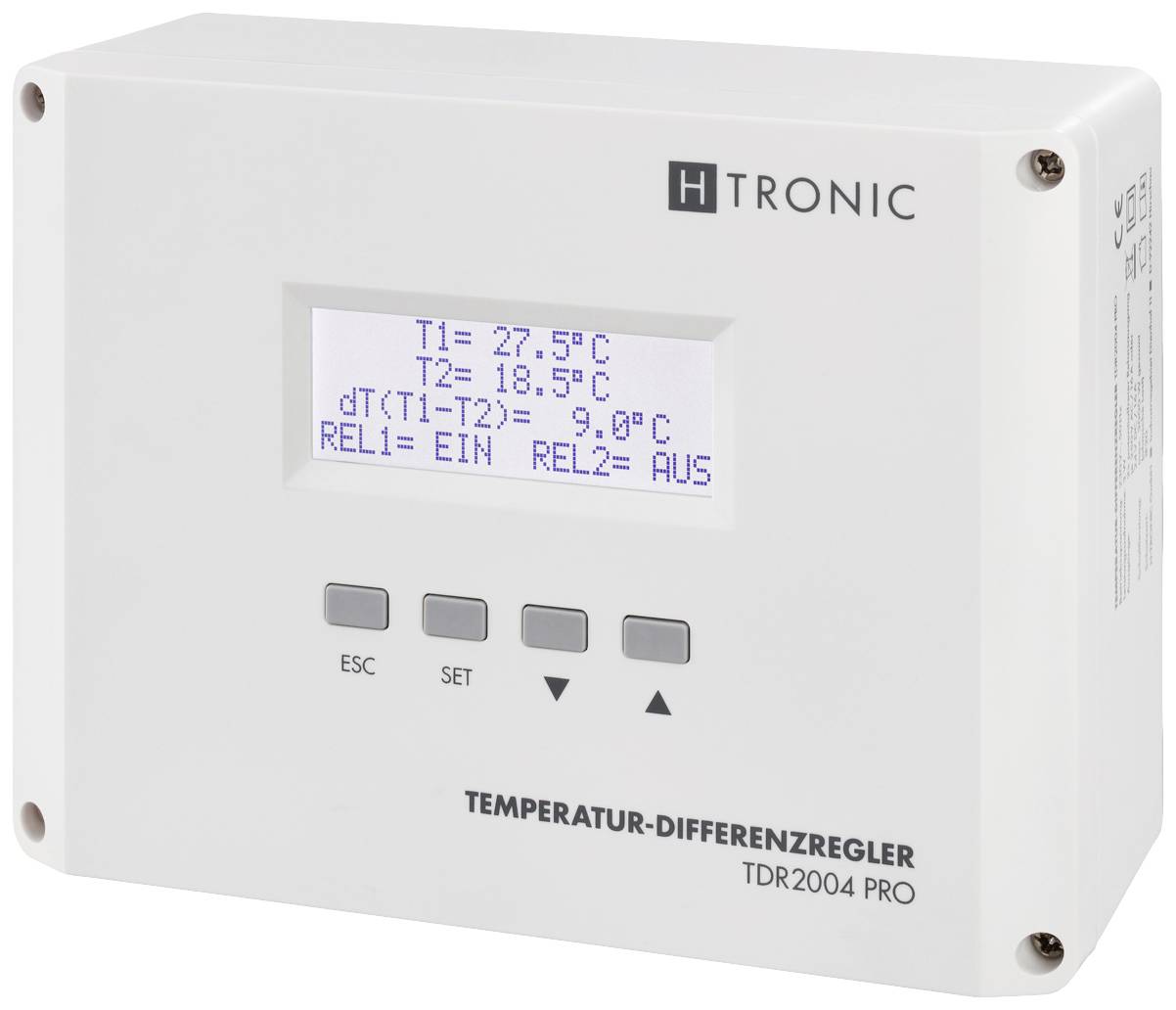

H-Tronic Temperatur-Differenzregler TDR2004 PRO
- Neues, modernes Design
- Übersichtliche Menüführung zum Einstellen der Werte
- Taster mit deutlichem Feedback und Tastenklick
- Großes Display mit Anzeige von Messwerten und Temperaturdifferenz
- Schaltleistung bis max. 3000 W gesamt (ohmsche Last)
- Erweiterter Messbereich von -99 bis +850 °C
- Displaybeleuchtung abschaltbar
- Sensorabgleich möglich
- Relaiszustandsanzeige in Klartext
Technische Daten
- Abmessungen: 161 x 120 x 62 mm
- Betriebsspannung AC: 230 V
- Frequenz: 50 Hz
- Leistungsaufnahme: 3 W
- Schaltleistung (ohmsche Last): max. 3000 W
- Schaltspannung je Relais (AC): max. 250 V
- Stromstärke je Relais (AC): max. 16 A
- Schaltspannung je Relais (DC): max. 24 V
- Stromstärke je Relais (DC): max. 16 A
- Messbereich: –99 ... +850 °C
- Messgenauigkeit (Messwert): +/- 0,5 %
- Schrittweite/Auflösung: 0,1 °C
- Schutzart Gehäuse: IP20
- Temperaturdifferenz: 0 ... 30 °C
- Hysterese: 0,1 ... 10 °C
- Sensor R-Offset: 0 ... 50 Ohm
- Sensor T-Offset: -50 ... +50 °C
- Produkt-Art
Temperaturschalter
- Betriebsspannung
230 V
- Max. Temperatur
850 °C
- Min. Temperatur
-99 °C
IP20
- Gewicht
420 g
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3164722 H-Tronic TDR2004 pro Temperaturschalter -99 - 850 °C
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3164722 H-Tronic TDR2004 pro Temperaturschalter -99 - 850 °C
Beschreibung
Sie möchten ihre Solarthermie-Anlage intelligent und preiswert regeln? Sie möchten ihren Pool mit Hilfe der Sonnenenergie beheizen? Hier ist die Lösung!
Der Temperatur-Differenzregler wird im privaten und gewerblichen Bereich als Temperatur-Differenz-Schaltung verwendet. Ein typisches Anwendungsgebiet ist die Steuerung von thermischen Solaranlagen (Solarthermie).
Der Temperatursensor 1 misst die Temperaturen am Solarpanel und der Temperatursensor 2 misst die Temperaturen am Wärmespeicher. Der Mikroprozessor des Temperatur-Differenzreglers steuert entsprechend bis zu zwei Umwälzpumpen oder eine Umwälzpumpe und ein Bypass-Ventil an. Sie bedienen den Temperatur-Differenzregler über vier Taster und ein Display.
Der Temperatur-Differenzregler wird im privaten und gewerblichen Bereich als Temperatur-Differenz-Schaltung verwendet. Ein typisches Anwendungsgebiet ist die Steuerung von thermischen Solaranlagen (Solarthermie).
Der Temperatursensor 1 misst die Temperaturen am Solarpanel und der Temperatursensor 2 misst die Temperaturen am Wärmespeicher. Der Mikroprozessor des Temperatur-Differenzreglers steuert entsprechend bis zu zwei Umwälzpumpen oder eine Umwälzpumpe und ein Bypass-Ventil an. Sie bedienen den Temperatur-Differenzregler über vier Taster und ein Display.
Lieferumfang
- Temperatur-Differenzregler TDR2004 pro
- 5 Würgenippel für die Installation und den Anschluss
- Bedienungsanleitung (DE und EN).
