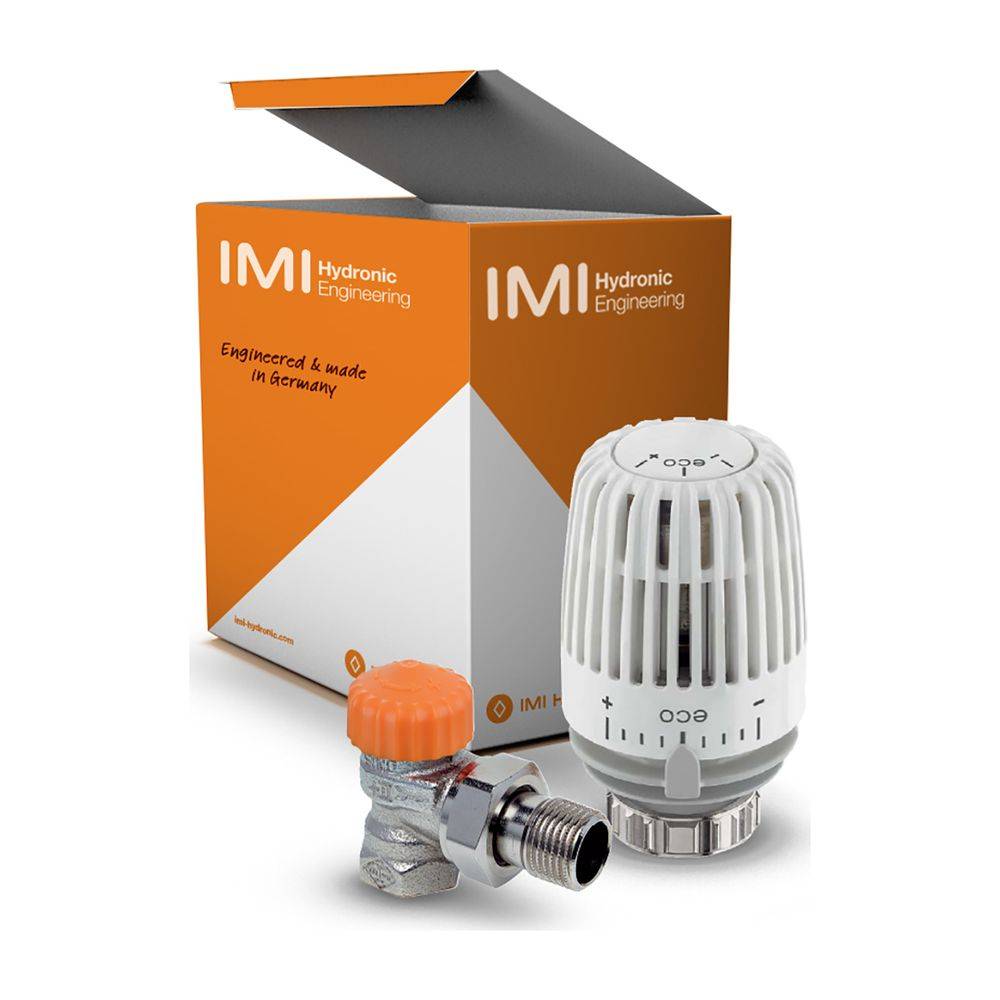

IMI Heimeier Set 1 Thermostat-Kopf K eco und Thermostat-Ventilunterteil Eclipse, DN 10 3/8", Eck

Das IMI Heimeier Set 1, bestehend aus dem Thermostat-Kopf K eco und dem Thermostat-Ventilunterteil Eclipse in Eckform, ist eine präzise Lösung für die Heizungsregelung in Zweirohrsystemen. Es kombiniert einen flüssigkeitsgefüllten Thermostatkopf mit eingebautem Fühler und eine automatische Durchflussregelung. Der eco-Einstellbereich des Thermostatkopfes unterstützt eine energiesparende Temperaturführung im Sollwertbereich von 6 bis 28 °C, während das Ventil den eingestellten Durchfluss stufenlos von 10 bis 150 l/h regelt – unabhängig vom Differenzdruck.
Welche Funktionen bietet der Thermostat-Kopf K eco?Der Thermostat-Kopf K eco ist mit einem eingebauten Fühler und einem flüssigkeitsgefüllten Thermostat ausgestattet. Dieser ermöglicht ein stabiles Regelverhalten auch bei kleinen Auslegungsregeldifferenzen von weniger als 1 K. Ein übersichtlicher "eco" Einstellbereich dient der Orientierung und unterstützt höchste Energieeinsparung. Der Sollwertbereich liegt zwischen 6 und 28 °C und beinhaltet eine Frostschutzsicherung. Für eine einfache Bedienung sind eine stirnseitige "eco" Einstellhilfe und erfühlbare Markierungen für Sehbehinderte integriert. Die obere und untere Begrenzung des Temperaturbereiches kann verdeckt oder eine Einstellung durch Anschlagclips blockiert werden. Die Skalenhaube ist in Weiß (RAL 9016) gehalten. Das Regelverhalten entspricht der EnEV bzw. DIN V 4701-10.
Wie arbeitet das Thermostat-Ventilunterteil Eclipse?Das Thermostat-Ventilunterteil Eclipse zeichnet sich durch seine automatische Durchflussregelung aus. Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar und wird unabhängig vom Differenzdruck präzise eingehalten. Das Ventil ist KEYMARK-zertifiziert und nach DIN EN 215 geprüft. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Langlebigkeit bei. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden.
Installation und technische Parameter des SetsDer Anschluss des Ventils erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden, wobei die Einstellwerte stirnseitig und seitlich ablesbar sind. Das Set ist für Zweirohrsysteme geeignet. Die maximale Betriebstemperatur beträgt 120 °C, die minimale Betriebstemperatur -10 °C. Der zulässige Betriebsüberdruck liegt bei 10 bar. Die minimalen Differenzdrücke betragen 10 kPa für 10-100 l/h und 15 kPa für 100-150 l/h, der maximale Differenzdruck 60 kPa.
Technische Daten
Sollwertbereich: 6 bis 28 °C
Max. Fühlertemperatur: 50 °C
Hysterese: 0,15 K
Automatische Durchflussregelung: ja
Durchfluss einstellbar: 10 bis 150 l/h (stufenlos)
Max. Betriebstemperatur: 120 °C
Min. Betriebstemperatur: -10 °C
Zul. Betriebsüberdruck: 10 bar
Heizkörperanschluss: 3/8 Zoll (DN 10)
Werkstoff Gehäuse: Rotguss

Das IMI Heimeier Thermostat-Set K eco und Eclipse bietet eine zuverlässige und energieeffiziente Lösung für die Heizungsregelung. Mit einem Sollwertbereich von 6 bis 28 °C und einer automatischen Durchflussregelung von 10 bis 150 l/h sorgt es für präzise Temperaturführung und optimierten Betrieb in Zweirohrsystemen. Die robuste Bauweise aus Rotguss und die einfache Wartung unterstreichen die Qualität dieses Sets.
