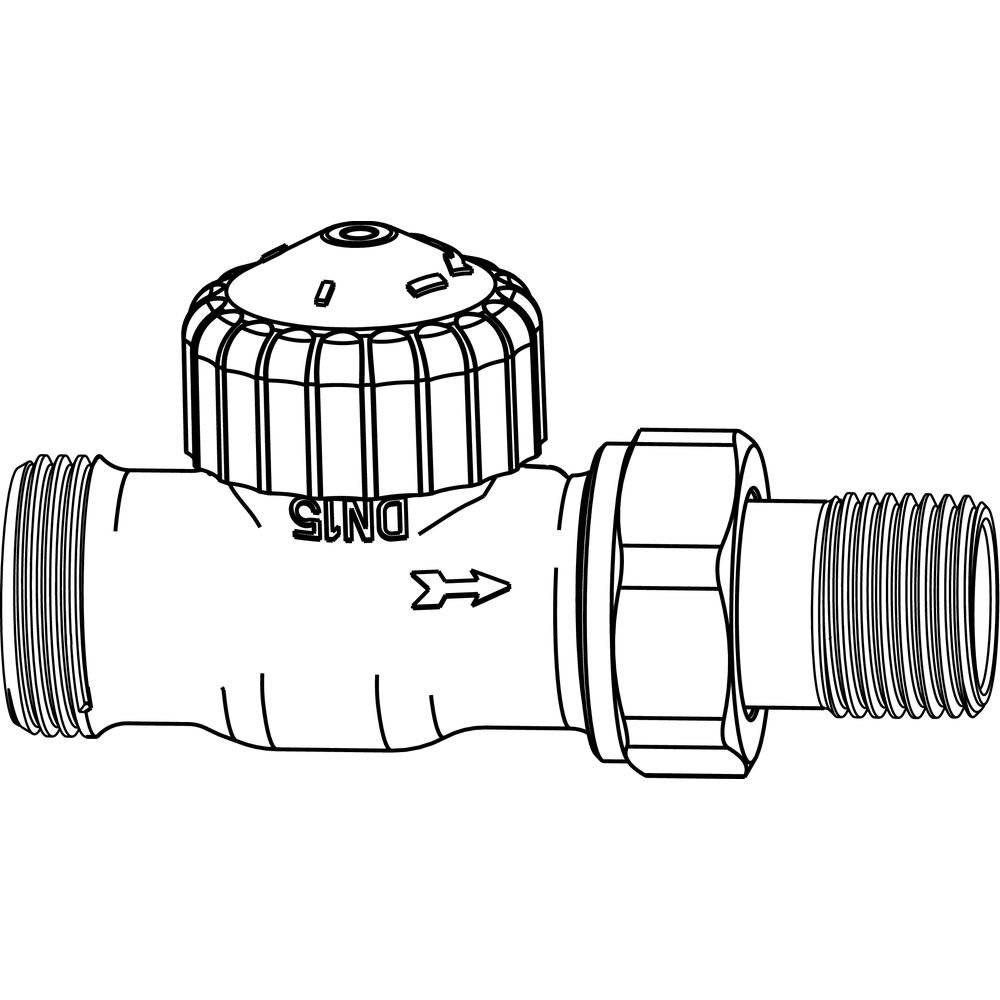

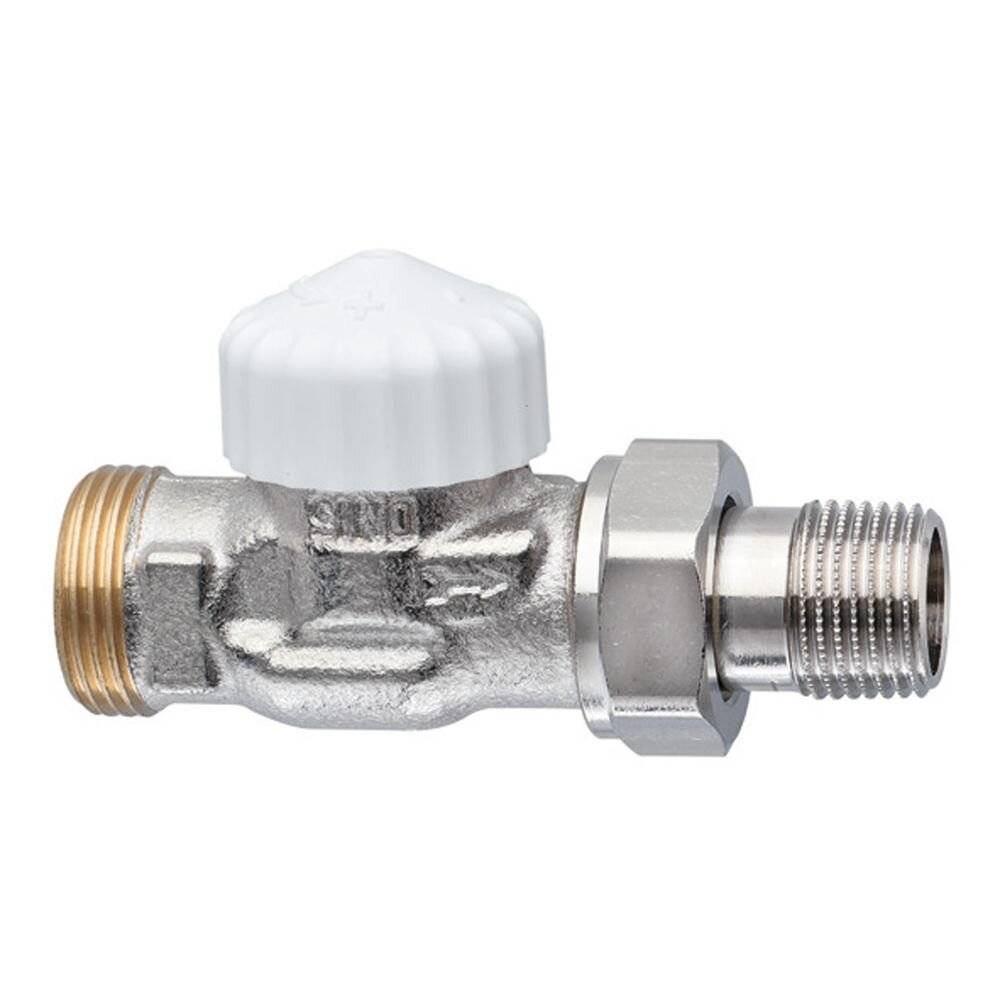

IMI Heimeier Thermostat-Ventilunterteil V-exact II, Durchgangsform DN 15 mit Außengewinde G 3/4"

Das Thermostat-Ventilunterteil V-exact II von IMI Heimeier ist ein Durchgangsventil für den Heizungsbau und unterstützt einen exakten hydraulischen Abgleich in Zweirohr-Pumpenwarmwasser-Heizungsanlagen. Dank stufenloser Präzisions-Voreinstellung mit ablesbaren Einstellwerten lässt sich der Wärmebedarf der einzelnen Verbraucher gezielt mit Heizwasser versorgen. Das Ventil ist auf ein optimiertes Geräuschverhalten sowie geringste Durchflusstoleranzen ausgelegt.
Wie trägt das V-exact II zum hydraulischen Abgleich bei?Das Thermostat-Ventilunterteil V-exact II verfügt über eine stufenlose Präzisions-Voreinstellung. Diese integrierte Voreinstellung ermöglicht einen exakten hydraulischen Abgleich mit dem Ziel, alle Wärmeverbraucher entsprechend ihrem Wärmebedarf mit Heizwasser zu versorgen. Eingesetzt wird das Ventil in Zweirohr-Pumpenwarmwasser-Heizungsanlagen mit normaler bis höherer Temperaturspreizung.
Welche Eigenschaften unterstützen einen leisen und gleichmäßigen Betrieb?Der Ventilbereich ist auf einen großen Durchflussbereich ausgelegt und soll mit optimiertem Geräuschverhalten sowie geringsten Durchflusstoleranzen für einen gleichmäßigen Durchfluss sorgen. Zusätzlich wird ein großer kv-Wert Bereich genannt.
Wie sind Anschluss und Ausführung umgesetzt?Das Thermostat-Ventilunterteil ist als Durchgangsform ausgeführt und besitzt einen Anschluss mit Außengewinde G 3/4. Der Anschluss erfolgt in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss; mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung ist die Ausführung auf dauerhafte Dichtheit im Betrieb ausgelegt. Thermostat-Oberteil und äußerer O-Ring sind ohne Entleeren der Anlage auswechselbar.
Wie erfolgt die Einstellung der Voreinstellung?Die stufenlose Voreinstellung wird mit Einstellschlüssel ausgeführt. Dafür wird der Einstellschlüssel Art.-Nr. 3670-01.142 oder ein Maulschlüssel SW 13 genannt. Ablesbare Einstellwerte unterstützen das reproduzierbare Einstellen.
Technische Daten
Nennweite: DN 15 (1/2")
Anschluss: Außengewinde G 3/4
Material Gehäuse: Korrosionsbeständiger, entzinkungsfreier Rotguss
Ausführung: Rotguss vernickelt
Spindel: Niro-Stahlspindel
Abdichtung: Doppelte O-Ring-Abdichtung
Form: Durchgangsform
Zulässige Betriebstemperatur: 120 °C
Zulässiger Betriebsüberdruck: 10 bar
Voreinstellung: Stufenlos, mit ablesbaren Einstellwerten

Das Thermostat-Ventilunterteil V-exact II von IMI Heimeier unterstützt einen exakten hydraulischen Abgleich in Zweirohr-Pumpenwarmwasser-Heizungsanlagen. Mit stufenloser Präzisions-Voreinstellung, ablesbaren Einstellwerten sowie einem großen Durchflussbereich und optimiertem Geräuschverhalten eignet es sich für einen gleichmäßigen Betrieb. Technisch ausgelegt für DN 15 mit Außengewinde G 3/4 bei zulässiger Betriebstemperatur von 120 °C und zulässigem Betriebsüberdruck von 10 bar.
