Name: Lasttrennschalter 100 A 4 Wechsler Siemens 3KD30302ME200
Brand: Siemens
SKU: 2263572
Availability: BackOrder

Ein schwarzer und grauer Siemens-Leistungsschalter mit eingeschaltetem Schalter in der Mitte, verwendet für elektrische Schutzmaßnahmen.

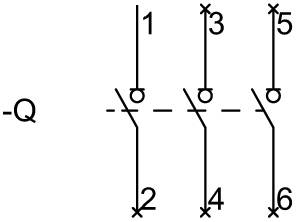

'Schaltplan zeigt eine vertikale Verbindung von sechs Punkten. Vertikale Linien verlaufen von oben nach unten: 1, 2, 3, 4, 5, 6.'

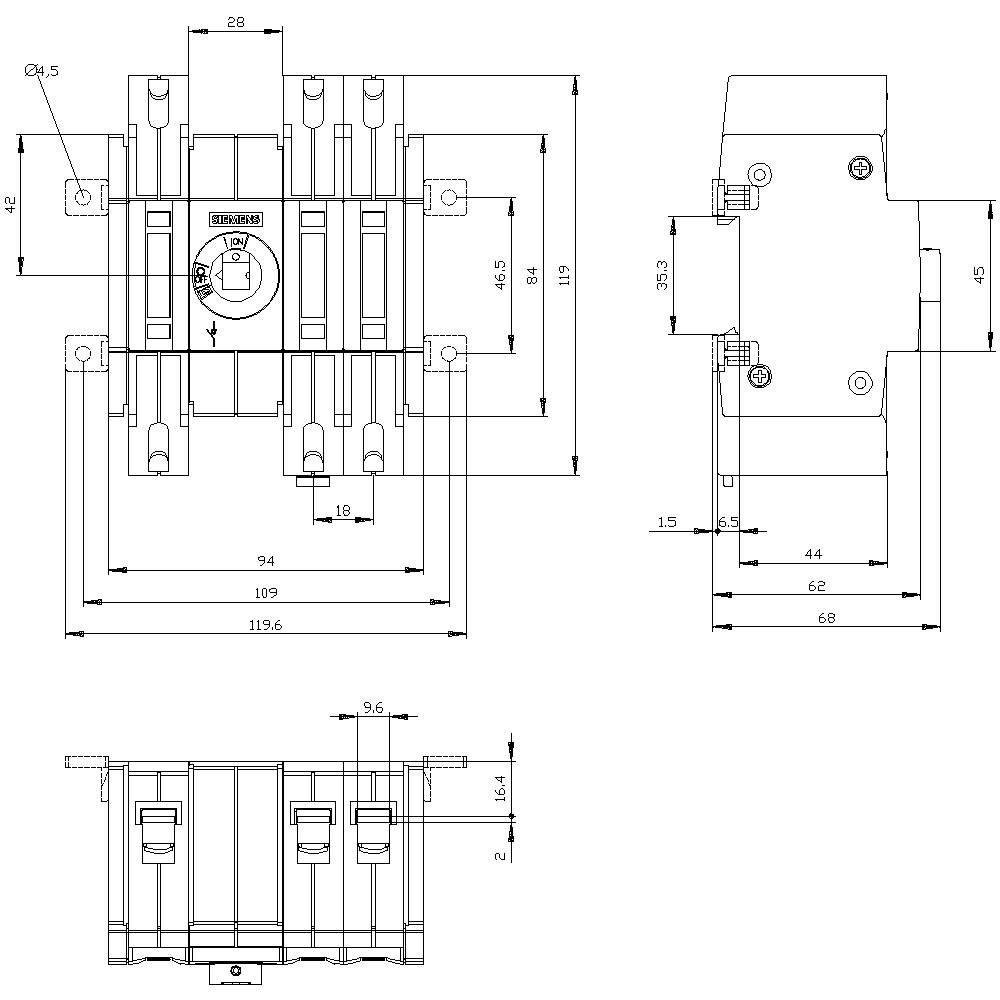

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen und Ansichten, zeigt Vorder-, Seiten- und Draufsichten.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

100 A

Typ

Lasttrennschalter

Passend für (Details)

Windkraft- und Solaranlagen

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 5. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (109,99 € / Stück)

109,99 €

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter 100A, Baugr. 1, 3-polig Frontantrieb mittig Grundger?t

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm
Bodenmontage: ja
Isolationsspannung: 1000 V
Schutzart: IP20
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 7.5 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 8 kV

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Passend für (Details): Windkraft- und Solaranlagen

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 1000 V/AC

Polzahl: 3

Abm.: (B x H x T) 94 x 119 x 68 mm

Nennstrom: 100 A

Nennstrom - gerundet: 100 A

Ausführung: Frontantrieb

Breite: 94 mm

Höhe: 119 mm

Tiefe: 68 mm

: 0

: 0

: 100 A

: 3

: IP20

: 4

: 1

: FALSE

: FALSE

: Rahmenklemme

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 100 A

: 55 kW

: FALSE

: 80

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2263572 Lasttrennschalter 100 A 4 Wechsler Siemens 3KD30302ME200

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263572 Lasttrennschalter 100 A 4 Wechsler Siemens 3KD30302ME200

Beschreibung

Lasttrennschalter 100A, Baugr. 1, 3-polig Frontantrieb mittig Grundgerät ohne Handgriff Rahmenklemme Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
