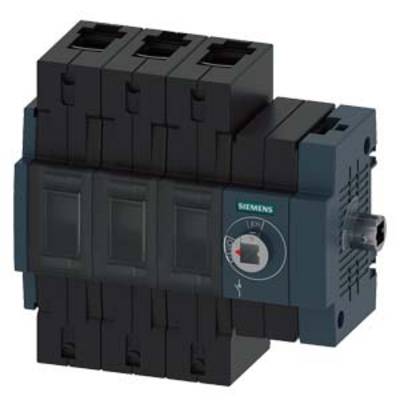

Lasttrennschalter 3polig 125 A 3 Wechsler 690 V/AC Siemens 3KD32342NE400 kaufen

Abbildung ähnlich

'Schaltsymbol mit sechs Anschlussstellen, gekennzeichnet mit 1 bis 6. Die Verbindungspunkte 1, 3 und 5 sind oben, 2, 4 und 6 unten.'

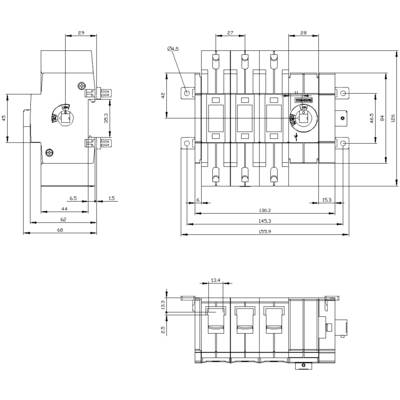

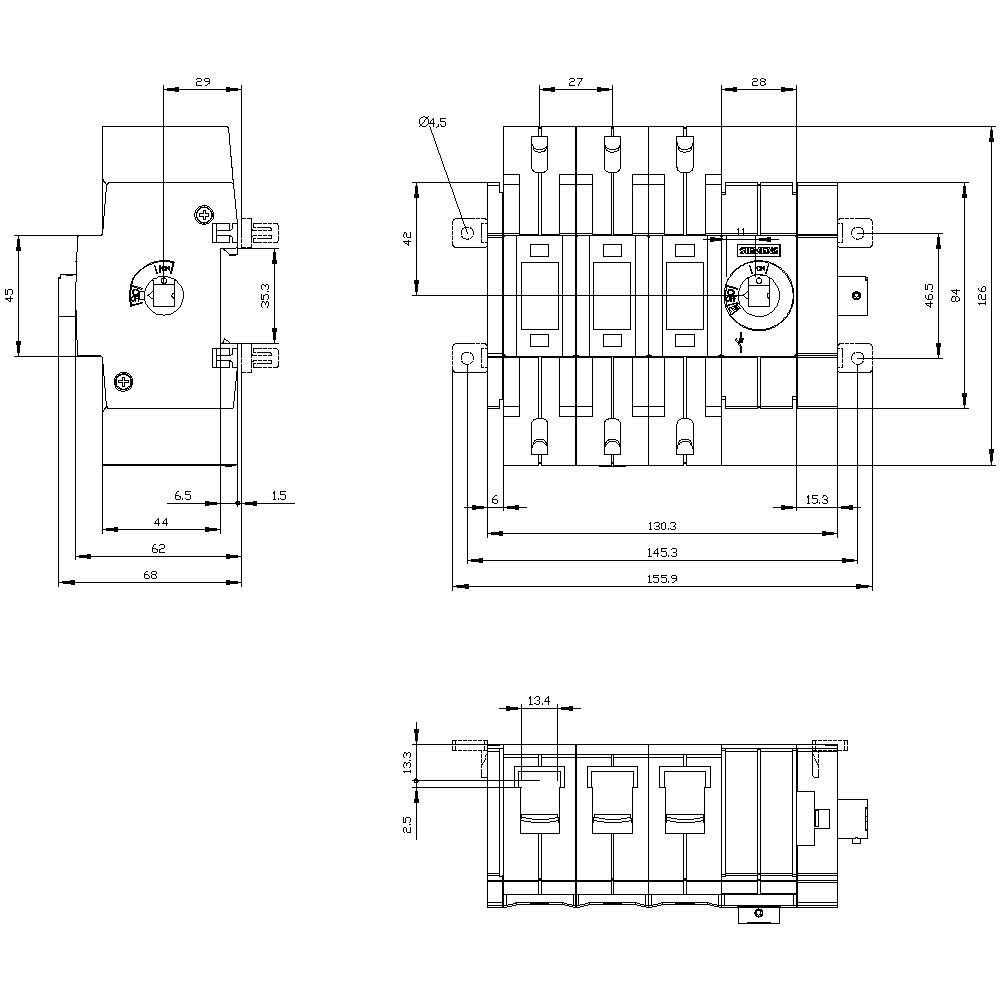

Technische Zeichnung eines elektrischen Schalters mit Maßangaben in drei Ansichten: Vorderseite, Oberseite und Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

125 A

Kontaktart

3 Wechsler

Datenblatt (PDF)

100 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 1500
Verlustleistung: 9.6 W
Ausführung des elektrischen Anschlusses: Rahmenklemme
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Produkt-Art: Lasttrennschalter

Kontaktart: 3 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 130.3 x 126 x 69.5 mm

Nennstrom: 125 A

Nennstrom - gerundet: 125 A

Ausführung: Schalter

Breite: 130.3 mm

Höhe: 126 mm

Tiefe: 69.5 mm

: 0

: 0

: 125 A

: 3

: IP20

: 3

: 1

: FALSE

: FALSE

: Rahmenklemme

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 125 A

: 55 kW

: FALSE

: 125

: sonstige

Dokumente & Downloads

Datenblatt

Datenblatt 1735785 Lasttrennschalter 3polig 125 A 3 Wechsler 690 V/AC Siemens 3KD32342NE400

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1735785 Lasttrennschalter 3polig 125 A 3 Wechsler 690 V/AC Siemens 3KD32342NE400

Beschreibung

Lasttrennschalter 125A, Baugr. 2, 3-polig Seitenantrieb rechts Grundgerät ohne Handgriff Rahmenklemme Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
