Name: Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11
Brand: Siemens
SKU: 1744358
Availability: BackOrder

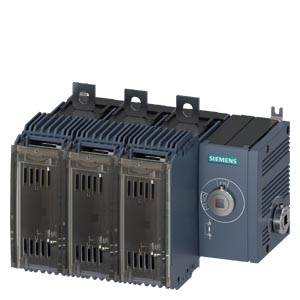

Ein Siemens-Schützgerät mit mehreren schwarzen Schaltkammern. Es dient zur Steuerung elektrischer Schaltungen in industriellen Anwendungen.

Schaltplan mit drei parallel geschalteten Widerständen, die mit jeweils zwei vertikalen Leitungen verbunden sind, nummeriert 1 bis 6.

Technische Zeichnung eines elektrischen Schalters mit detaillierten Abmessungen und Platzierungsmaßangaben.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

125 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 6. Nov.

Verkauf und Versand durch Conrad Electronic

Anzahl

Stück

Gesamt (259,00 € / Stück)

259,00 €

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter mit Sicherung 125A, Baugr. 2, 3-polig für NH-Sicherung Gr. 000

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 12000
elektrische Lebensdauer: 8000
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Verlustleistung: 45.6 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 203.7 x 150 x 161.5 mm

Nennstrom: 125 A

Nennstrom - gerundet: 125 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 203.7 mm

Höhe: 150 mm

Tiefe: 161.5 mm

: sonstige

: 125 A

: 3

: 100 kA

: IP00

: NH000, NH00

: FALSE

: Flachsteckanschluss

: TRUE

: sonstige

: TRUE

: TRUE

: 55 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: rechts

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennspannung

Nennstrom - gerundet

Polzahl

Produkt-Art

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Bestell-Nr.:1744358

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

Dieser Artikel

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

259,00 €^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120LF11

Bestell-Nr.:1705937

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

259,00 €^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MF11

Bestell-Nr.:1743665

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

259,00 €^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120MR11

Bestell-Nr.:1744354

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

259,00 €^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23120NR11

Bestell-Nr.:1744355

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

259,00 €^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23122LF11

Bestell-Nr.:1744356

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

319,00 €^*

Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124LF11

Bestell-Nr.:1744357

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

125 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

259,00 €^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160LF11

Bestell-Nr.:1744522

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

289,00 €^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23160MF11

Bestell-Nr.:1744523

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

289,00 €^*

Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23162LF11

Bestell-Nr.:1744524

Lieferung Fr., 6. Nov.

Versand durch Conrad Electronic

690 V/AC

160 A

Lasttrennschalter

Stück

Min.: 1

Vielfache: 1

345,00 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744358 Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744358 Lasttrennschalter 3polig 125 A 690 V/AC Siemens 3KF23124RF11

Beschreibung

Lasttrennschalter mit Sicherung 125A, Baugr. 2, 3-polig für NH-Sicherung Gr. 000 und 00 Seitenwandantrieb rechts Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
