Name: Lasttrennschalter Schwarz 16 mm² 25 A Siemens 3LD31540TK51
Brand: Siemens
SKU: 2263623
Availability: InStock

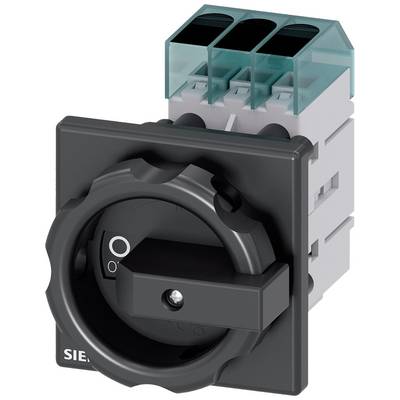

Ein schwarzer Drehschalter mit der Aufschrift '0' und '1', verwendet zur Steuerung elektrischer Geräte, montiert an einem weißen Gehäuse.

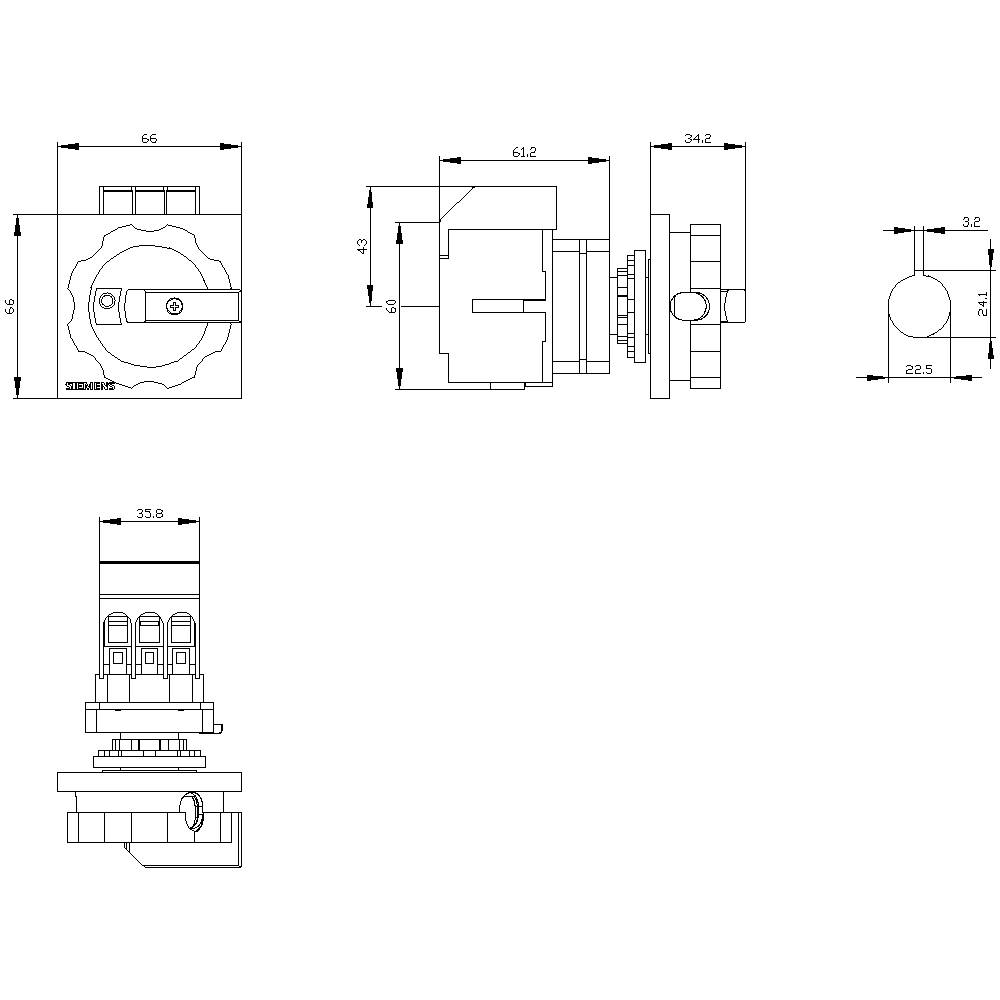

Technische Zeichnung eines Schalters mit Maßangaben. Zeigt die Vorder-, Seiten- und Draufsicht mit genauen Abmessungen.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

25 A

Typ

Lasttrennschalter

Betriebsspannung (Details)

690 V/AC

Lieferung Do., 5. Nov.

89 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl

Stück

Gesamt

16,27 €

zzgl. MwSt.

4,95 €

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Verkauf und Versand durch Conrad Electronic

Lieferung Mi., 28. Okt.

4,95 € Versand

Versand

21,84 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Schalter: 1
Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: 1 ON - 0 OFF
Ausführung des Betätigungselements: kurzer Drehgriff
Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
Ausführung des elektrischen Anschlusses / für Hilfskontakte: Rahmenklemmen
Ausführung des Griffs: Drehantrieb, schwarz
Bauart des Geräts: Festeinbau
Befestigungsart: Einbaugerät Festeinbautechnik
Befestigungsart / Frontmontage mit Zentralbefestigung: ja
Bauart des Schalters: Frontbefestigt
Betriebsfrequenz: 50 - 60 Hz
Eignung zur Verwendung / Hauptschalter: ja
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 690 V: 6000
Mechanische Lebensdauer (Schaltspiele) / typisch: 100000
Isolationsspannung: 690 V
Nettogewicht: 200 g
Produktausstattung / Verriegelung: ja
Produkterweiterung / Hilfsschalter: ja
Schutzart IP / frontseitig: IP65
Umgebungstemperatur während Betrieb: -25 °C - +55 °C
Verlustleistung maximal: 3,3 W
Verschmutzungsgrad: 3
Anzahl der Bügelschlösser / maximal: 3
Betriebsleistung / bei AC-23 A / bei 400 V: 9,5 kW
Betriebsleistung / bei AC-3 / bei 690 V: 7,5 kW
Bügelstärke / der Bügelschlösser / maximal: 8 mm
Dauerstrom / der vorgeschalteten Sicherung / gemäß UL: 50 A
Dauerstrom / des Hilfskontakts: 10 A
Produktfunktion / Verriegelbar in AUS-Stellung: ja
Schalthäufigkeit / maximal [1/h]: 50
Verlustleistung je Leiter / typisch: 1,1 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (Ø x H) 22.5 mm x 60 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: Hauptschalter

Breite: 36 mm

Höhe: 60 mm

Länge: 66 mm

Tiefe: 114 mm

Durchmesser: 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 25 A

: FALSE

: 20

: sonstige

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263623 Lasttrennschalter Schwarz 16 mm² 25 A Siemens 3LD31540TK51

Beschreibung

Lasttrennschalter 3LD3, Iu 25 A Hauptschalter 3-polig Bemessungsbetriebsleistung bei AC-23 A bei 400V 9,0kW Frontbefestigung Basisschalter mit Zentrallochbefestigung 22,5mm Knebelantrieb schwarz 66x66 mm Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
