Megger PVK350 Photovoltaik-Messgeräte-Set

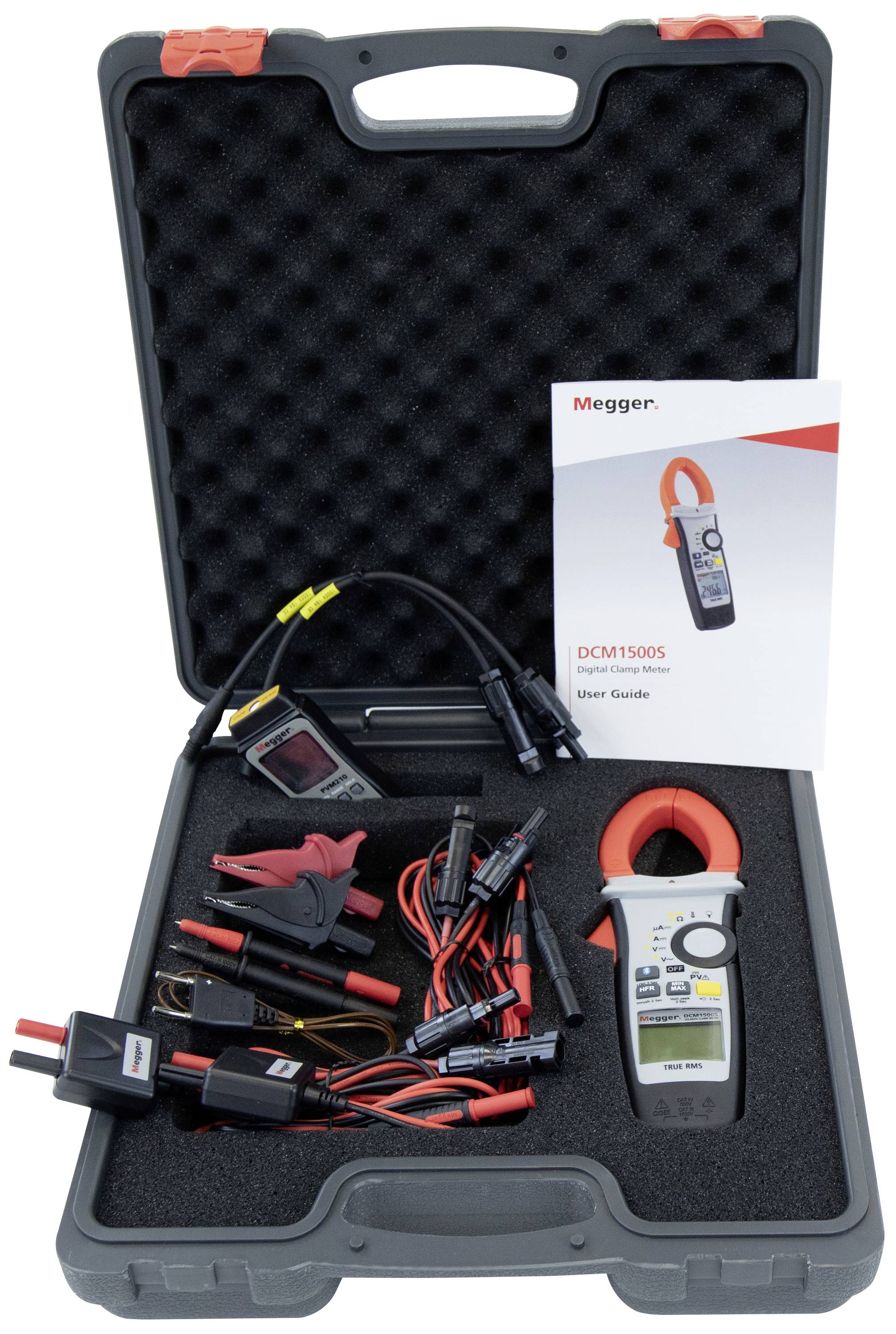

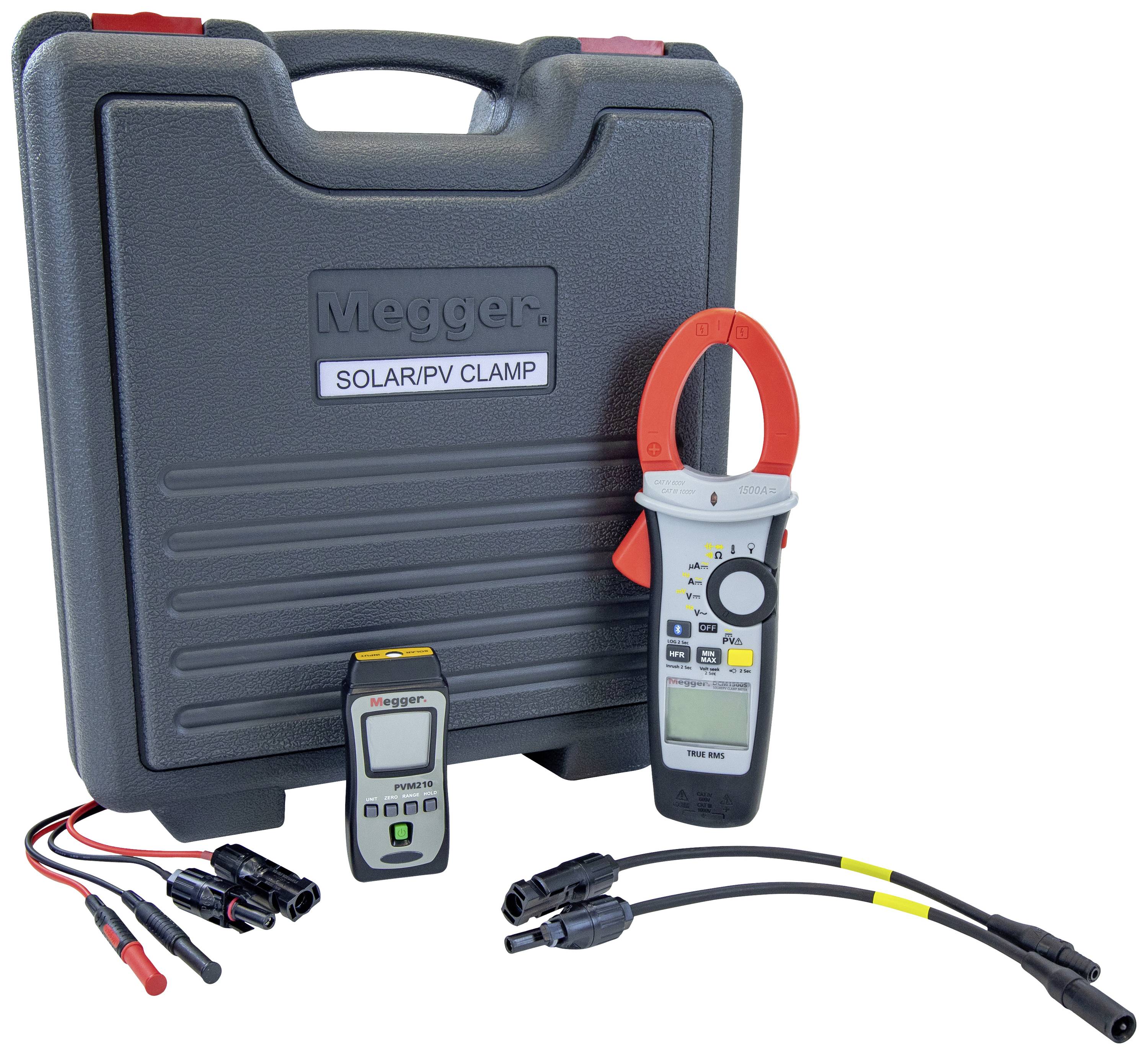

Wenn eine Photovoltaik-Anlage installiert, geprüft und in Betrieb genommen wird, ist zusätzliche Geräteausstattung erforderlich. Diese ergänzt die üblichen Prüfgeräte von Elektrikern. Im Photovoltaik-Kit PVK350 ist diese zusätzliche Ausrüstung in Form des AC/DC-Solar-Messgeräts mit Klemmbacken DCM1500S und des Strahlungsstärken-Messgeräts PVM210 enthalten. Zusätzlich sind eine Reihe spezieller PV-Messleitungen vorhanden. Geliefert wird all dies in einem einzigen Hartschalen-Transport-Schutzkoffer.

Bestrahlungsstärke-Messgerät PVM210
Anzeige: 3¾-stelliges LCD
Reichweiten: 1999 W/m²/634 BTU/(ft²*h)
Genauigkeit: In der Regel innerhalb von ± 10 W/m2/ ±3 BTU/(ft²*h)
Auflösung: 0,1 W/m²/0,1 BTU/(ft²*h)
Abmessungen: (H x B x T) 134 mm x 48 mm x 27 mm
Gewicht: (Ca.) 90 g
Batterien: 2x AAA

Solar-Messgerät DCM1500S
Anzeige: 6000 Quantisierungsstufen
Spannung (DC): 1000 V
Spannung (AC): 1000 V
PV-Spannung (DC): 2000 V (bei Verwendung der Leitungssätze PVHV1 oder PVHV2)
PV-Spannung (AC): 1500 V (bei Verwendung der Leitungssätze PVHV1 oder PVHV2)
DC mV: 600,0 mV
AC/DC-μA-Bereich: 4000 μA
Strom (DC/AC): 1500 A
Frequenz: 10,0 kHz
Widerstand: 600,0 kΩ
Diode: 1,5 V
Kapazität: 1000 μF
Temperatur: -40 °C bis +400 °C

PV-Messleitungen
(4 mm-) PVHV1-Leitungen: 2000 V DC/1500 V AC
PVHV2-, (MC4PV-)Leitungen: 2000 V DC/1500 V AC
Maximalstrom: 19 Ampere
Höchstspannung: 1000 V
