PCE Instruments EVSE-Tester PCE-EVSE 310+ für Wallboxen |inkl. Stecker Typ 2 & Adapter auf Typ 1 |PE-Vorprüfung
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
407,56 €
3
2% = 6,45 €
401,11 €
5
2% = 8,60 €
398,96 €
10
3% = 10,76 €
396,80 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (407,56 € / Stück)
407,56 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 6 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-EVSE 310+
- PE-Vorprüfung
- Status des Proximity-Pilot PP und des Control-Pilot CP
- Simulation von CP-Fehler „E“ und von PE-Fehler
- Netzsteckdose für Messzwecke
- Sicherheitsmessbuchsen

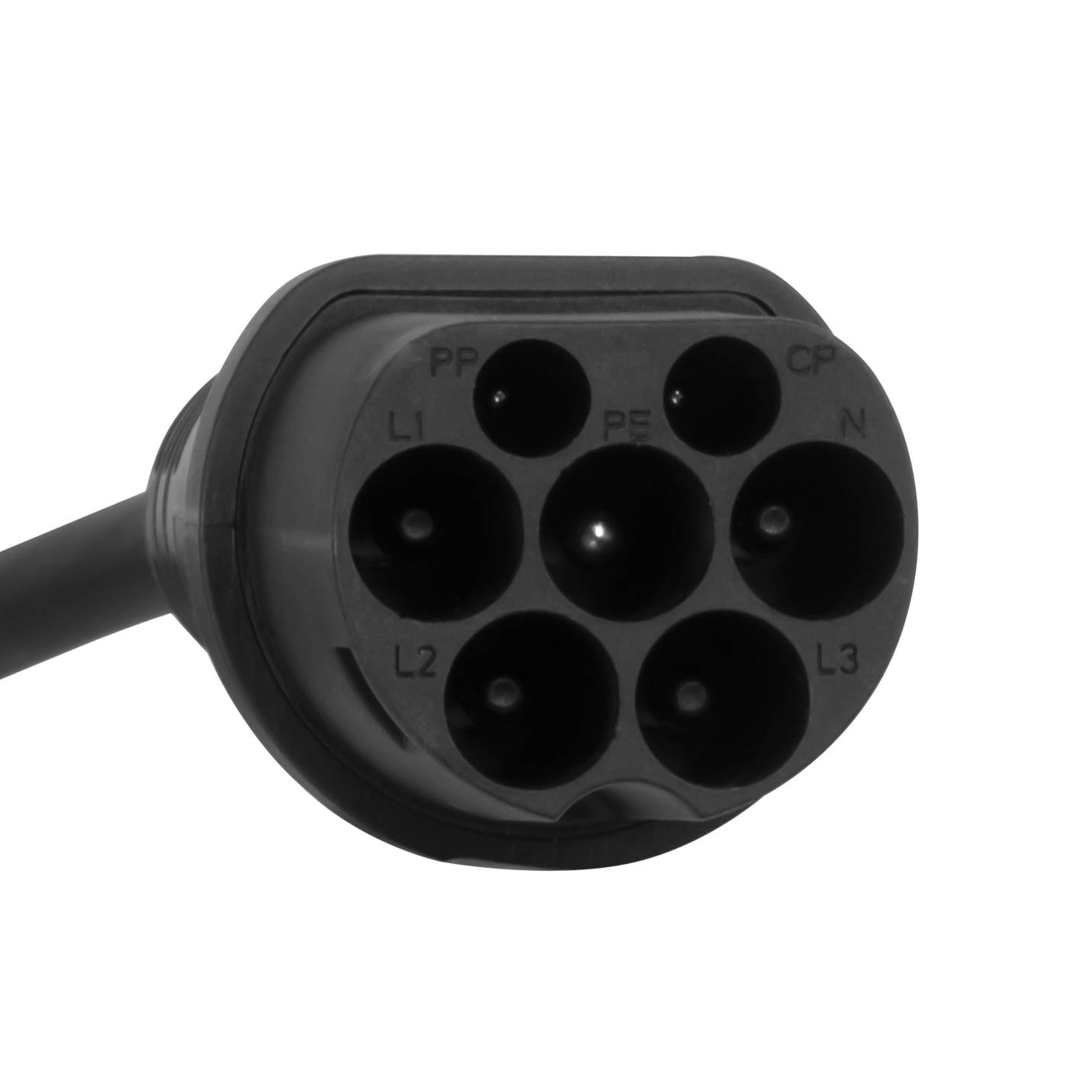

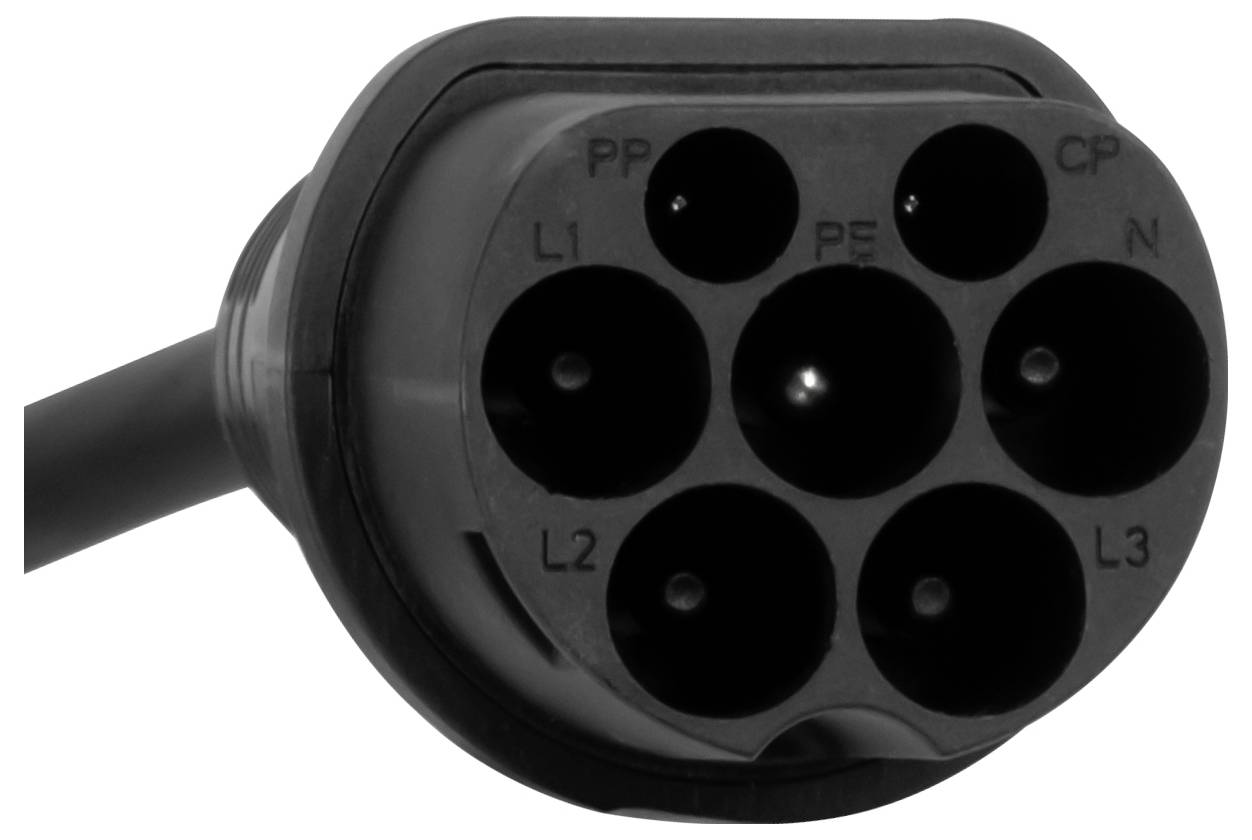

- inkl. Typ 2 Stecker
- inkl. Adapter auf Typ 1
Eco contribution recycling symbols
Technische Daten
- Testfunktionen
- PE Vor-Test ja, mit kapazitiver Elektrode
- PP Simulation offen, 13 A, 20 A, 32 A, 63 A
- CP Status A, B, C, D
- CP Fehler "E" E
- PE Fehler / Erdungsfehler Ja
- Allgemeine technische Daten
- Anschlüsse L1, L2, L3, N, PE
- Anschlüsse Zusatzinformation max. 230V (1-Phase) / 430V (3-Phasen) ; 50 / 60Hz 10A / 250 V Typ 2 Stecker fest am Kabel (für Typ 1 optionaler Adapter erforderlich)
- Norm(en) IEC62196-2 Typ 2 Stecker
- Kabellänge 25 cm
- Sicherheitsstandard CAT II / 300V
- Netzsteckdose max. 250 V; 50/60 Hz; 10 A
- Ausgänge 2 St. 4mm Buchsen (Signalausgangsklemmen)
- Sicherung(en) Netzsteckdose T10A/250V
- Schutzklasse (Gerät) IP40
- Gewicht 643 g
- Abmessungen (L x B x H) 600 x 105 x 73 mm
- Betriebsbedingungen 0 ... 40 °C , 80 % r.F
- Lagerbedingungen -10 ... 50 °C , 80 % r.F
- Sprachen der Anleitung Deutsch, Englisch
- Produkt-Art
eMobility Installationsprüfgerät
- Ladestecker
Typ 2
- Lademodus
Mode 3
- Anzahl Anschlüsse
5 x
- Anzahl Phasen
1phasig & 3phasig
- Kabellänge
25 cm
IP40
- Prüfzeichen
IEC62196-2 Typ 2 Stecker
- Herstellerfarbe
Schwarz-Grau
- Länge
600 mm
- Breite
105 mm
- Höhe
73 mm
- Gewicht
643 g
Dokumente & Downloads
Datenblatt
Datenblatt 3192919 PCE Instruments EVSE-Tester PCE-EVSE 310+ für Wallboxen |inkl. Stecker Typ 2 & Adapter auf Typ 1 |PE-Vorprüfung
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3192919 PCE Instruments EVSE-Tester PCE-EVSE 310+ für Wallboxen |inkl. Stecker Typ 2 & Adapter auf Typ 1 |PE-Vorprüfung
Beschreibung

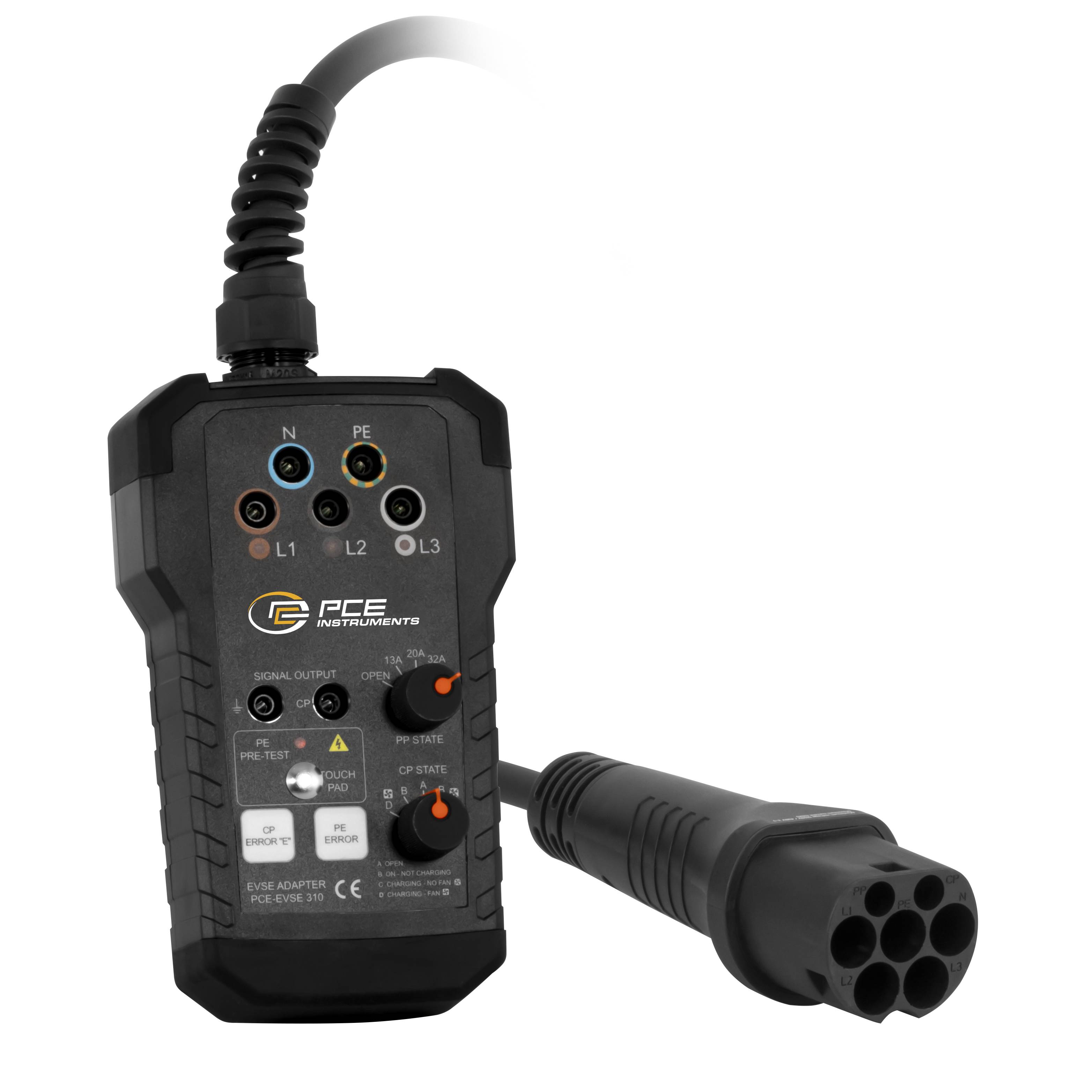

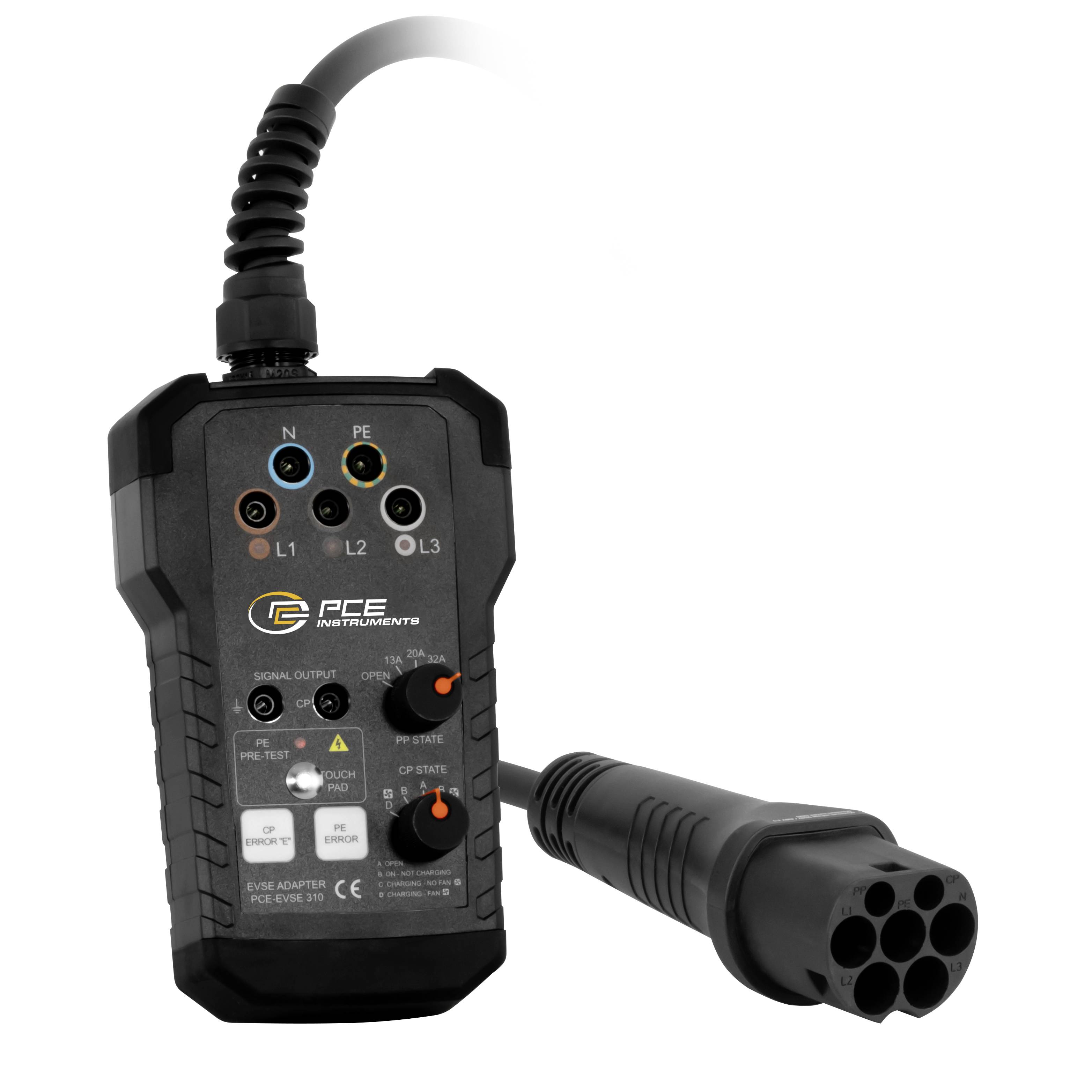

Der EVSE-Tester für Wallboxen ist für VDE 0100 Tester um Ladestationen (Ladebetriebsart 3) für E-Autos zu prüfen. Dieser Adapter kann mit dem Installationstester PCE-ITE 55B oder mit den meisten anderen üblichen VDE 0100 Testern verwendet werden. Dank der LEDs für die Spannungserkennung an den 3 Phasen kann schnell festgestellt werden wenn ein Installationsfehler vorliegt.
Mit dem PP State Drehschalter kann die Strombelastbarkeit des Ladekabels simuliert werden. Die Strombelastbarkeit wird mit verschiedenen Widerständen im EVSE-Tester für Wallboxen simuliert, die zwischen PP- und PE-Leitern angeschlossen sind. Mit dem Drehschalter CP State können verschiedene Fahrzeugzustände simuliert werden. Die Fahrzeugzustände werden mit verschiedenen Widerständen simuliert, die zwischen den CP- und PE-Leitern angeschlossen sind.

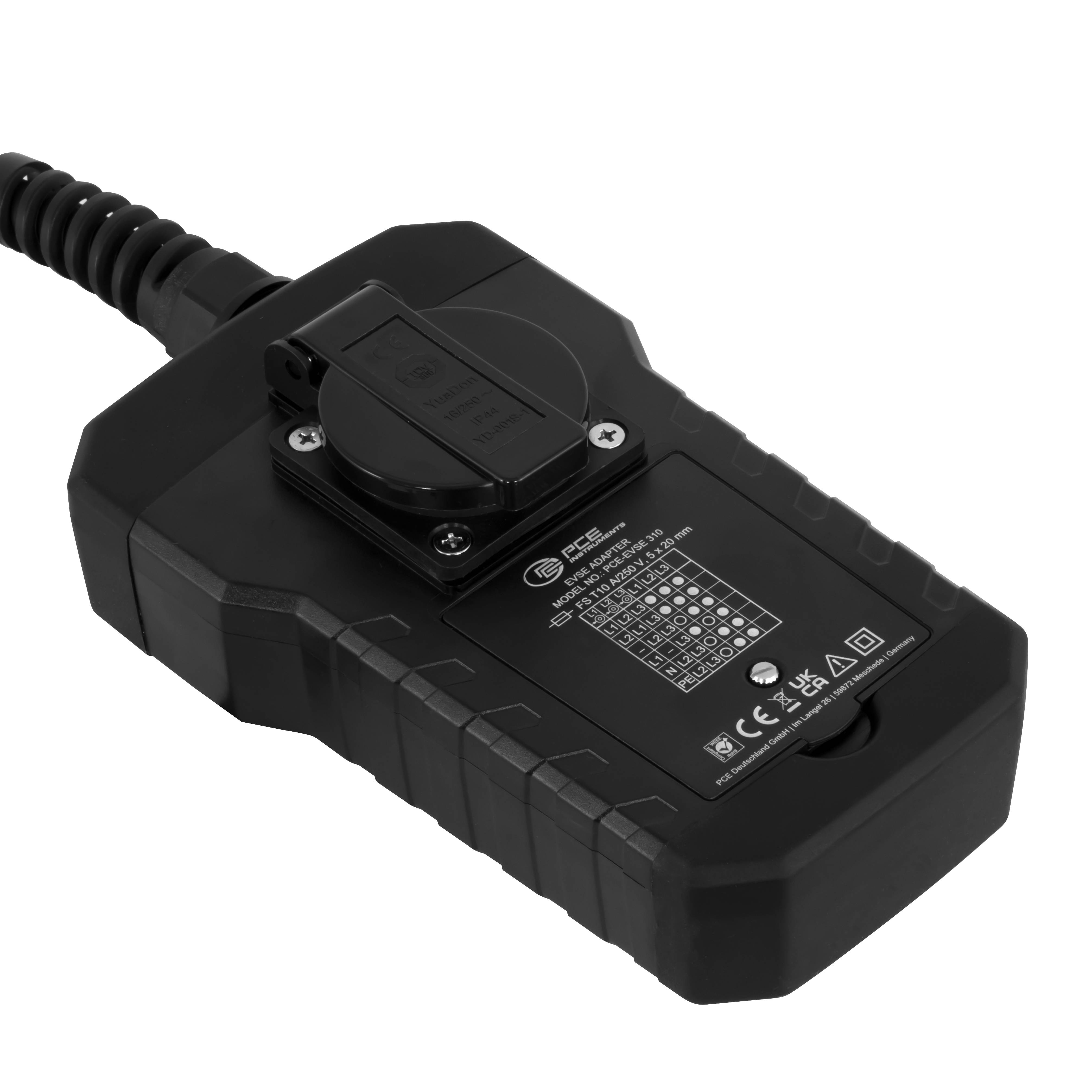

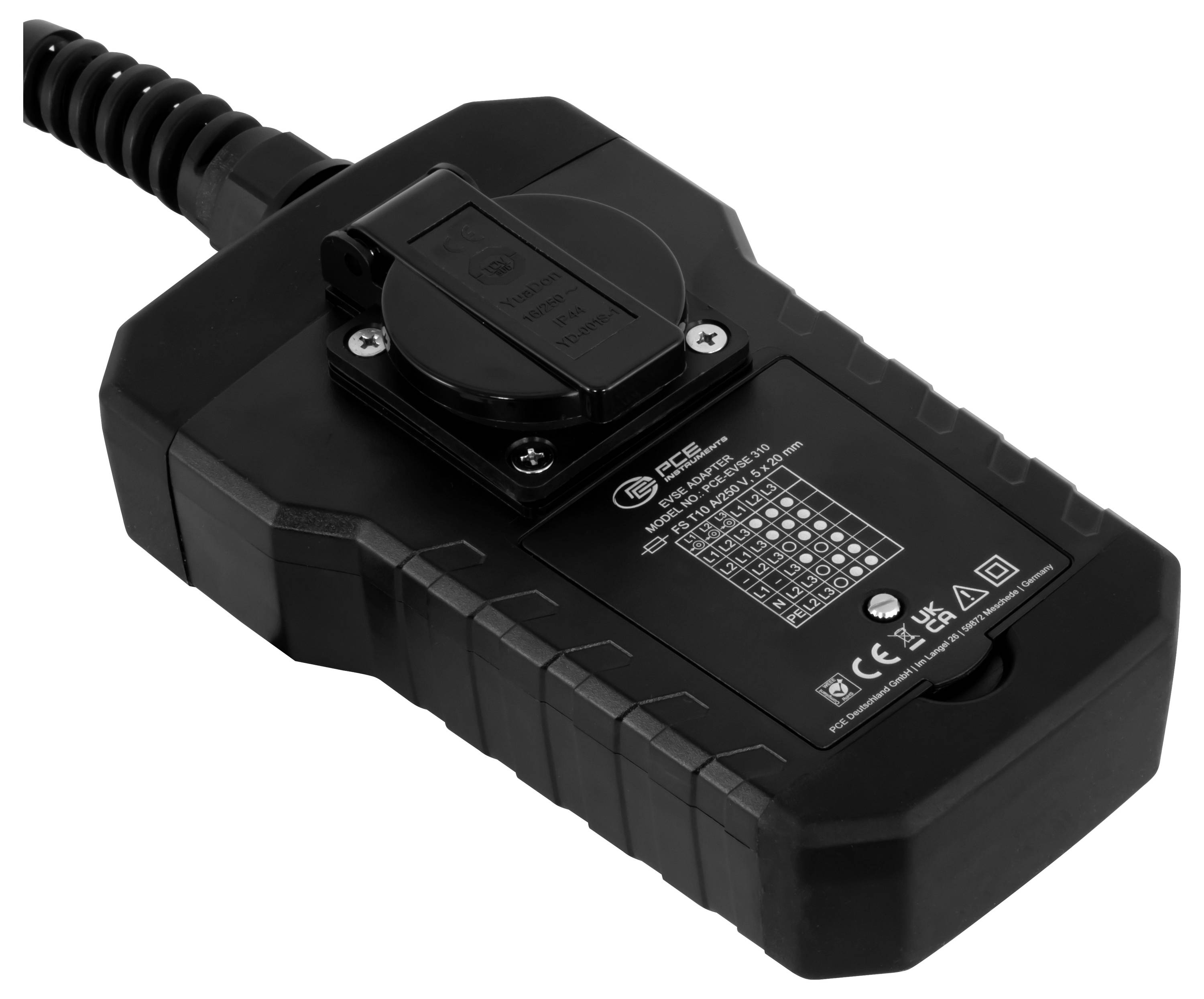

An die Steckdose kann eine externe Last angeschlossen werden. Dieser Ausgang ist nur für Messzwecke vorgesehen und bietet die Möglichkeit, die Funktion des Stromzählers zu überprüfen. Zudem kann mit dem EVSE-Tester für Wallboxen auch ein PE-Fehler (Erdschluss) simuliert werden. Der EVSE-Tester für Wallboxen wird in einer Gerätetasche geliefert. Optional gibt es für Wallboxen mit Typ 1-Anschluss noch einen Adapter.
Mit dem PP State Drehschalter kann die Strombelastbarkeit des Ladekabels simuliert werden. Die Strombelastbarkeit wird mit verschiedenen Widerständen im EVSE-Tester für Wallboxen simuliert, die zwischen PP- und PE-Leitern angeschlossen sind. Mit dem Drehschalter CP State können verschiedene Fahrzeugzustände simuliert werden. Die Fahrzeugzustände werden mit verschiedenen Widerständen simuliert, die zwischen den CP- und PE-Leitern angeschlossen sind.
An die Steckdose kann eine externe Last angeschlossen werden. Dieser Ausgang ist nur für Messzwecke vorgesehen und bietet die Möglichkeit, die Funktion des Stromzählers zu überprüfen. Zudem kann mit dem EVSE-Tester für Wallboxen auch ein PE-Fehler (Erdschluss) simuliert werden. Der EVSE-Tester für Wallboxen wird in einer Gerätetasche geliefert. Optional gibt es für Wallboxen mit Typ 1-Anschluss noch einen Adapter.
Ausführung
- Fahrzeugsimulation
- Kabelsimulation
- Status des Proximity-Pilot PP und des Control-Pilot CP
- Simulation von CP-Fehler „E“ und von PE-Fehler
Lieferumfang
- 1 x EVSE-Tester für Wallboxen PCE-EVSE 310
- 1 x Bedienungsanleitung
- 1 x Transporttasche
- 1 x Typ 2 Stecker
Hinweise
- Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
