Name: Phoenix Contact 1158272 CHARX PS/3AC/500DC/20KW DC-Leistungsmodul
Brand: Phoenix Contact
SKU: 3565383
Availability: BackOrder

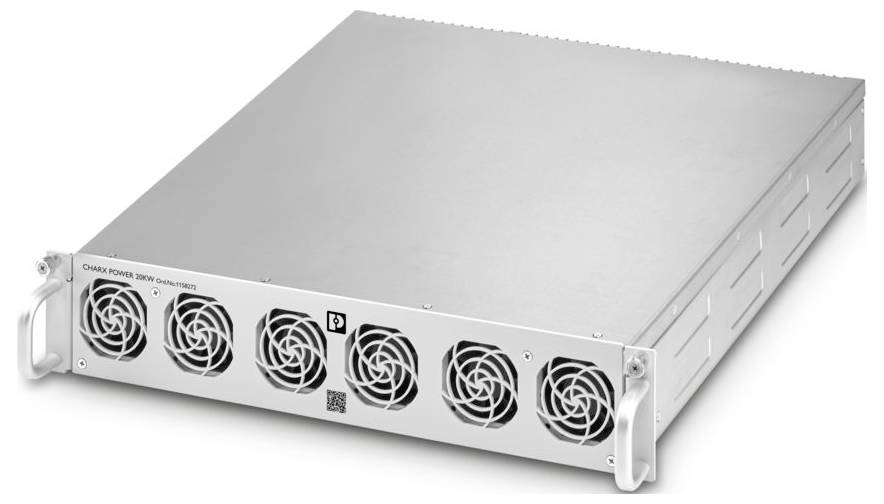

Phoenix Contact 1158272 CHARX PS/3AC/500DC/20KW DC-Leistungsmodul-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH

Anzahl

Stück

Gesamt

2.249,59 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

DC-Leistungsmodul

AC, 150..500 V, 66 A, Ausgangsspannung einstellbar: ja, Kurzschlussfest: ja, 300..600 V, Ausgangsspannung geregelt: ja, 22170 VA, 20000 W, Stabilisiert: ja, sonstige, Tragschienenmontage möglich: nein, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 89 mm, Direktmontage möglich: nein, 483 mm, 540 mm, Geeignet für Sicherheitsfunktionen: nein, ohne, Schutzart (IP): IP20

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: CHARX power advanced
Anschlussart: 2x RJ45
Breite: 483 mm
Höhe: 89 mm
Tiefe: 540 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 60 °C
Normen/Bestimmungen: CSA C22.2 No. 107.1-16
Montageart: 19"-Rack-Montage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
Abisolierlänge: 10 mm (starr/flexibel);10 mm (Aderendhülse)
Höheneinheit: 2 HE
Kurzschlussfestigkeit (SCCR): 10 kA
Übertragungsgeschwindigkeit: 125 kBit/s (GCP Protocol);500 kBit/s (BCT Protocol);1
Schutzklasse: I
Nennleistung: 20 kW
Anzahl Schnittstellen: 1
Übertragungslänge: max. 20 m
Anschlusstechnik: Anschlusstechnik
Eingangsnennspannungsbereich: 350 V DC ... 500 V DC
Eingangsspannungsbereich: 300 V DC ... 600 V DC
Nennleistungsaufnahme: 22170 VA
Wirkungsgrad: > 96,5 % (400 V AC, 50 % < POut < 100 %);> 97 % (600 V DC, POut > 50 %)
Schutz gegen Überspannung am Ausgang (OVP): > 550 V DC
Eingang: Eingang
Leiteranschluss: Leiteranschluss
starr: 6 mm² ... 10 mm²
flexibel: 6 mm²
flexibel mit Aderendhülse ohne Kunststoffhülse: 6 mm²
flexibel mit Aderendhülse mit Kunststoffhülse: 6 mm²
starr (AWG): 10 ... 8 (Cu)
Ausgang: Ausgang
Digital: Digital
Anzahl Phasen: 3
Isolationsspannung Eingang/Ausgang: 4240 V DC (Verstärkte Isolierung)
Artikelabmessungen: Artikelabmessungen
Einsatzhöhe: ≤ 2000 m
Normbezeichnung: Power conversion equipment
EMV-Anforderungen Störaussendung: EN 61000-6-3
EMV-Anforderungen Störfestigkeit: EN 61000-6-2
AWG: 10
Netzform: DC-Netz
Leistungsfaktor (cos phi): 0,99
Derating: > 45 °C (2,5 %/K)
Regelabweichung: < 1 % (Stromabweichung Laständerung statisch 20 % ... 100 %);± 0,2 % (Eingangsspannungsänderung ±20 %)
Polkennzeichnung: 1x +/-, 1x +/-, 1x +/-
CAN-Bus: CAN-Bus
Schnittstelle: CAN-Bus
Unterstützte Protokolle: CAN 2.0B
Verriegelung: Rasthaken
Übertragungsphysik: leitungsgebunden
Topologie: Daisy Chain
Abschlusswiderstand: 120 Ω (Endteilnehmer terminieren)
Gesamtverzerrung (THDi): 0,02 %
Ausgangsspannungsbereich: 150 V DC ... 500 V DC
Ausgangsstrombereich: 0 A ... 66 A
Verlustleistung Stand-By: < 5 W
Benennung: Ausgang
Isolationsspannung Eingang, Ausgang/Gehäuse: 2614 V DC (Basisisolierung)
Volumenstrom: 160 m³/h (45 °C)
Luftstromrichtung: von vorne nach hinten
Geräuschpegel: < 65 dB (1 m)
IEC 60664-1: III (AC/DC rectified from < 300 V AC);II (DC)
Sicherheitsanforderungen an Leistungshalbleiter-Umrichtersysteme und -betriebsmittel - Teil 1: Allgemeines: Sicherheitsanforderungen an Leistungshalbleiter-Umrichtersysteme und -betriebsmittel - Teil 1: Allgemeines
Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge
Eingangsstrom: 3x 20 A (DC)
Einschaltverzögerung: < 2 s
Überschwingverhalten: < 1 % (Einschaltvorgang)
Anzahl Leistungsmodule als CAN-BUS-Teilnehmer: max. 48 (GCP Protocol);max. 32 (BCT Protocol)
Isolationsspannung Eingang, Ausgang/Signal, Kommunikation: 4242 V DC (Verstärkte Isolierung)
Isolationsspannung Signal, Kommunikation/Gehäuse: 707 V DC (Basisisolierung)
Übertemperaturschutz (OTP): > 65 °C (Hysterese 5 K)
Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 1: Allgemeine Anforderungen
Konduktive Ladesysteme für Elektrofahrzeuge – Teil 23: Gleichstromversorgungseinrichtungen für Elektrofahrzeuge: Konduktive Ladesysteme für Elektrofahrzeuge – Teil 23: Gleichstromversorgungseinrichtungen für Elektrofahrzeuge
Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment
Eingangsfrequenz: 3x 50 Hz 60 Hz ±10 %
Bemessungskurzzeitstromfestigkeit (ICW): 10 kA
Bemessungsstoßstromfestigkeit (IPK): 17 A
Dauer (ICW): 60 ms
Spezifikation: CANopen standard
Power conversion equipment: Power conversion equipment

Produkt-Art: DC-Leistungsmodul

Schutzklasse: I

Tiefe: 540 mm

Höhe: 89 mm

Breite: 483 mm

: IP20

Einbauhöhe: 89 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3565383 Phoenix Contact 1158272 CHARX PS/3AC/500DC/20KW DC-Leistungsmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565383 Phoenix Contact 1158272 CHARX PS/3AC/500DC/20KW DC-Leistungsmodul

Beschreibung

CHARX power advanced, Schnelllademodul für den Aufbau von DC-Ladestationen, 19"-Rack-Montage, Eingang: 3-phasig, Ausgang: 150 V DC...500 V DC / 0 A...66 A

Ausführung

Ausstattung: AC, 150..500 V, ja, 300..600 V, ja

Lieferumfang

Geliefert wird: Phoenix Contact DC-Leistungsmodul CHARX PS/3AC#1158272, Verpackungseinheit: 1 Stk., EAN: 4063151163952

Hinweise

Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker

Beschreibung

CHARX power advanced, Schnelllademodul für den Aufbau von DC-Ladestationen, 19"-Rack-Montage, Eingang: 3-phasig, Ausgang: 150 V DC...500 V DC / 0 A...66 A
