Abbildung ähnlich

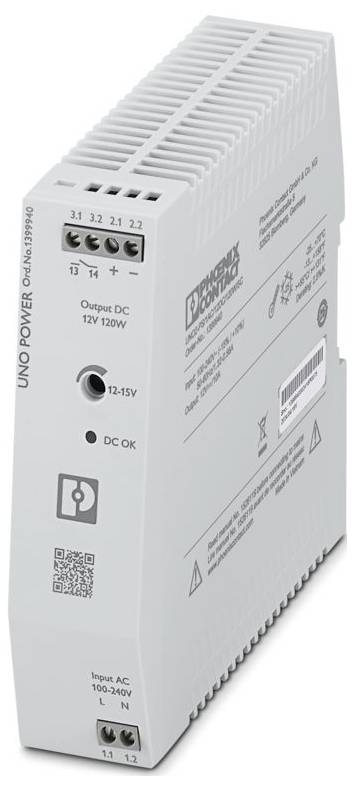

Phoenix Contact 1399940 Stromversorgung 12 V/DC 10 A 120 W Inhalt 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
69 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch MultiTech Trading GmbH
Anzahl
Gesamt
65,67 €
zzgl. MwSt.
& 4,95 €
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: UNO POWER
- Anschlussart: Schraubanschluss
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm;4 lbf-in. ... 5 lbf-in.
- Breite: 35 mm
- Höhe: 130 mm
- Tiefe: 129 mm
- Farbe: grün
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse, Klemmen)
- Material Gehäuse: PC
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-11
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
- Vibration (Betrieb): 10 Hz ... 50 Hz, Amplitude ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5g, 20 Zyklen
- Abisolierlänge: 8 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
- Schutzklasse: II
- Frequenz: 50 Hz
- Eingangsnennspannungsbereich: 100 V AC ... 240 V AC
- Eingangsspannungsbereich: 100 V AC ... 240 V AC -15 % ... +10 %
- Einschaltstromstoß: typ. 35 A (bei 25 °C)
- Einschaltstromstoßintegral (I2t): < 0,3 A2s
- Netzausfallüberbrückungszeit: typ. 25 ms (120 V AC);typ. 27 ms (230 V AC)
- Stromaufnahme: 1,32 A (100 V AC);1,1 A (120 V AC);0,58 A (230 V AC);0,56 A (240 V AC)
- Einschaltzeit: typ. 1 s
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
- Wirkungsgrad: typ. 93,1 % (120 V AC);typ. 94,4 % (230 V AC)
- Nennausgangsspannung: 12 V DC
- Einstellbereich der Ausgangsspannung (USet): 12 V DC ... 15 V DC (> 12 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 10 A
- Kurzschlussfest: ja
- Ausgangsleistung (PN): 120 W
- Rückspeisefestigkeit: ≤ 25 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ≤ 25 V DC
- Restwelligkeit: typ. 25 mVSS (bei Nennwerten)
- Anstiegszeit: < 1 s (UOut = 10 % ... 90 %)
- Serienschaltbarkeit: ja, zur Spannungserhöhung
- Verlustleistung Leerlauf maximal: < 0,4 W (230 V AC)
- Verlustleistung Nennlast maximal: < 7 W (230 V AC)
- Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz mit Diode
- Absicherung (sekundärseitig): elektronisch
- Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
- Position: 3.x
- Leiteranschluss: Leiteranschluss
- starr: 0,2 mm² ... 2,5 mm²
- flexibel: 0,2 mm² ... 2,5 mm²
- flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- starr (AWG): 24 ... 14 (Cu)
- Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
- Signal: Signal
- LED-Signalisierung: LED-Signalisierung
- Signalisierungsarten: LED DC OK - Signalzustand Betrieb (UN = 24 V DC, IOut = IN)
- Funktion: Weiterleitung Betriebszustand
- Schaltkontakt (potenzialfrei): OptoMOS
- Anzahl Phasen: 1
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);3,75 kV AC (Stückprüfung)
- MTBF (IEC 61709, SN 29500): > 1501000 h (25 °C);> 913000 h (40 °C);> 515000 h (55 °C)
- Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
- Strom: 10 A
- Temperatur: 25 °C
- Zeit: 312000 h
- Zusatztext: Klasse 3
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Montagehinweis: anreihbar: horizontal 0 mm, vertikal 30 mm
- Gehäusematerial: Kunststoff
- Einsatzhöhe: ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m)
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
- Temp Code: T4 (-25 ... +70 °C | > 55 °C, Derating: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Normbezeichnung: Begrenzung Netz-Oberschwingungsströme
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- SIQ: SIQ
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- EMV-Anforderungen Störfestigkeit: EN 61000-6-2
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 6 kV (Prüfschärfegrad 3)
- Luftentladung: 8 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium A
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Spannung: 230 V AC
- Spannungseinbrüche: Spannungseinbrüche
- Spannungseinbruch: 0 %
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Umgebungstemperatur (Startup type tested): -40 °C
- AWG: 24 ... 14 (Cu)
- AC-Betrieb: AC-Betrieb
- Netzform: TN, TT, IT (PE)
- Landesnetzspannung typisch: 120 V AC;230 V AC
- Spannungsart der Versorgungsspannung: DC
- Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
- Schutzbeschaltung: Transientenüberspannungsschutz | Varistor
- Ableitstrom gegen PE: < 0,25 mA
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %);< 0,1 % (Eingangsspannungsänderung ±10 %)
- Crest Faktor: typ. 1,68 (120 V AC);typ. 1,83 (230 V AC)
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 30 mm / 30 mm
- Oberschwingströme: Oberschwingströme
- Flicker: Flicker
- Anzahl der Perioden: 1 Periode
- Ausführung der Gehäuse: Polycarbonat
- Störaussendung: Störaussendung nach EN 61000-6-3 (Wohn- und Gewerbebereich) und EN 61000-6-4 (Industriebereich)
- Eingang/Ausgang: unsymmetrisch
- Geräteeingangssicherung: 3,15 A intern (Geräteschutz), träge
- Verlustleistung Leerlauf minimal: < 0,55 W (120 V AC)
- Verlustleistung Nennlast minimal: < 9 W (120 V AC)
- Integrierte Absicherung: nein
- Polkennzeichnung: 3.1 (13), 3.2 (14)
- Art der Signalisierung: Schaltkontakt DC OK - Signalzustand Betrieb (UN = 24 V DC, IOut = IN)
- Schaltspannung: max. 30 V AC/DC;max. 60 V DC
- Stromtragfähigkeit: max. 50 mA
- Zustandsbedingung (Kontakt geschlossen): UOUT > 0,9 x UN (Kontakt geschlossen)
- Zustandsbedingung (Kontakt geöffnet): UOUT < 0,9 x UN (Kontakt geöffnet)
- Sicherheit von Netzgeräten bis 1100 V (Isolierabstände): Sicherheit von Netzgeräten bis 1100 V (Isolierabstände)
- Elektrische Sicherheit: Elektrische Sicherheit
- Sichere Trennung: Sichere Trennung
- Begrenzung Netz-Oberschwingungsströme: Begrenzung Netz-Oberschwingungsströme
- Tiefe (Gerätetiefe (Tragschienenmontage)): 125 mm (Gerätetiefe (Tragschienenmontage))
- Material Fußriegel: PBT (Polybutylenterephthalat)
- Antriebsform Schraubenkopf: Längsschlitz L
- Signalausgang Relais 13/14: Signalausgang Relais 13/14
- Ausführung
1399940
- Typ
Primär getaktete Stromversorgung
- Produkt-Art
Stromversorgung
- Eingangsspannung (min.)
100 V/AC
- Eingänge
1.32 A
- Eingangsspannung (max.)
240 V/AC
- Ausgangsstrom (max.)
10 A
- Ausgangsstrom (max.) - gerundet
10 A
120 W
- Ausgangstyp (Netzteile)
Einstellbar
- Phasen
1
- Ausgangsspannung (nom.)
12 V/DC
- Anschluss
Schrauben
- Abm.
(L x B x H) 129 x 35 x 130 mm
- Ausgangsspannung (max.)
15 V/DC
- Ausgangsspannung (min.)
12 V/DC
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (max.) (Derating)
70 °C
- Betriebstemperatur (min.) (Derating)
55 °C
- Betriebstemperatur (min.)
-25 °C
- Herst.-Teilenr.
1399940
- Inhalt
1 St.
- MTBF
1501000 h
- Netzgeräte-Besonderheiten
Ausgangsspannung regelbar
- Breite
35 mm
- Höhe
130 mm
- Länge
129 mm
IP20
- Max. Temperatur
70 °C
- Min. Temperatur
-25 °C
- Typ
UNO2-PS/1AC/12DC/120W/SC
- Wirkungsgrad
94.4 %
- Tiefe
129 mm
- Einbauhöhe
130 mm
35 mm
130 mm
129 mm
130 mm
FALSE
TRUE
AC
120 W
TRUE
Schraubanschluss
TRUE
FALSE
TRUE
IP20
FALSE
12-15 V
TRUE
85-264 V
85-264 V
TRUE
ohne
10 A
12 V
10 A
ohne
sonstige
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3588096 Phoenix Contact 1399940 Stromversorgung 12 V/DC 10 A 120 W Inhalt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3588096 Phoenix Contact 1399940 Stromversorgung 12 V/DC 10 A 120 W Inhalt 1 St.
Beschreibung
Primär getaktete Stromversorgung, UNO POWER, Schraubanschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 12 V DC / 10 A, einstellbar von 12 V DC ... 15 V DC
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
