Abbildung ähnlich

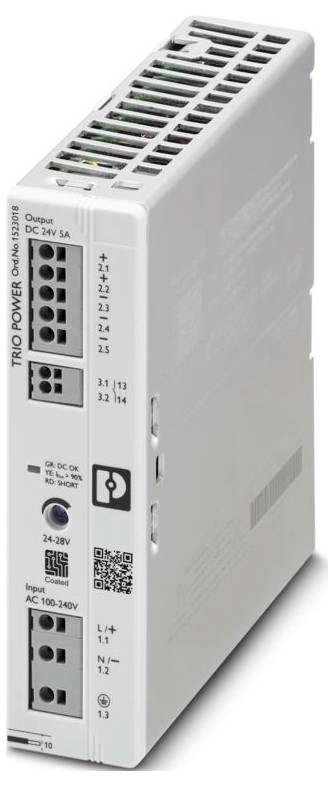

Phoenix Contact 1523018 Stromversorgung 24 V/DC 5 A 120 W Inhalt 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
226 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradVerkauf durch Conrad ElectronicVersand durch PF items GmbH
Anzahl
Gesamt
87,16 €
zzgl. MwSt.
& 4,95 €
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Stromversorgung
- AC, 24..28 V, 7,5 A, Ausgangsspannung einstellbar: ja, 24 V, 5 A, Kurzschlussfest: ja, 85..264 V, 90..264 V, Ausgangsspannung geregelt: ja, 120 W, Stabilisiert: ja, sonstige, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 135 mm, Direktmontage möglich: nein, 35 mm, 120 mm, Geeignet für Sicherheitsfunktionen: ja, ohne, Schutzart (IP): IP20
Technische Daten
- Produktfamilie: TRIO POWER
- Anschlussart: Push-in-Anschluss
- Breite: 35 mm
- Höhe: 135 mm
- Tiefe: 120 mm
- Farbe: rot, gelb, grün (Multicolor-LED)
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse, Klemmen)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-11
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
- Vibration (Betrieb): 10 Hz ... 50 Hz, Amplitude ±0,2 mm (IEC 60068-2-6);50 Hz ... 150 Hz, 2,3g, 90 min.
- Abisolierlänge: 10 mm (starr/flexibel/Aderendhülse)
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: PROCESS CONTROL EQUIPEMENT FOR HAZARDOUS LOCATIONS;(EN) This equipment is suitable for use in Class I, Division 2, Groups A, B, C and D, Hazardous Locations, or non-hazardous locations only.
- (FR) Cet appareil convient uniquement pour une utilisation en atmosphères explosibles de classe I, division 2, groupes A, B, C et D ou en atmosphères non explosibles.;(EN) WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous.
- (FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse.;(EN) If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.
- (FR) Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée.;(EN) This equipement must be installed in a suitable, tool secured/key locked enclosure.
- (FR) Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil.
- Schutzklasse: I
- Frequenz: 50 Hz
- Anschlusstechnik: Anschlusstechnik
- Eingangsnennspannungsbereich: 100 V AC ... 240 V AC
- Eingangsspannungsbereich: 100 V DC ... 240 V DC ±10 %;160 V DC ... 240 V DC ±10 % (UL)
- Spannungsfestigkeit max.: 300 V AC 15 s
- Einschaltstromstoß: < 33 A (25 °C)
- Einschaltstromstoßintegral (I2t): < 0,55 A2s
- Netzausfallüberbrückungszeit: typ. 28 ms (120 V AC);typ. 28 ms (230 V AC)
- Stromaufnahme: 1,29 A (100 V DC);0,53 A (240 V DC)
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
- Wirkungsgrad: typ. 93 % (120 V AC);typ. 94 % (230 V AC)
- Nennausgangsspannung: 24 V DC
- Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 28 V DC (> 24 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 5 A
- Dynamischer Boost (IDyn.Boost): max. 7,5 A (5 s)
- Kurzschlussfest: ja
- Leerlauffest: ja
- Ausgangsleistung (PN): 120 W
- Ausgangsleistung (PDyn. Boost): max. 180 W (5 s)
- Rückspeisefestigkeit: ≤ 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ≤ 35 V DC
- Restwelligkeit: typ. 50 mVSS (bei Nennwerten)
- Anstiegszeit: ≤ 1 s (UOut = 10 % ... 90 %)
- Serienschaltbarkeit: ja, zur Spannungserhöhung (SELV-Grenze beachten)
- Verlustleistung Leerlauf maximal: < 1,75 W (230 V AC)
- Verlustleistung Nennlast maximal: < 6,51 W (230 V AC)
- Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz
- Absicherung (sekundärseitig): elektronisch
- Eingang: symmetrisch 2 kV (Prüfschärfegrad 4);unsymmetrisch 4 kV (Prüfschärfegrad 4)
- Position: 3.x
- Leiteranschluss: Leiteranschluss
- starr: 0,2 mm² ... 1,5 mm²;0,5 mm² (empfohlen)
- flexibel: 0,2 mm² ... 1,5 mm²;0,5 mm² (empfohlen)
- flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm² (Cu);0,5 mm² (empfohlen)
- flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 0,75 mm²;0,5 mm² (empfohlen)
- Ausgang: symmetrisch 1 kV (Prüfschärfegrad 3);unsymmetrisch 2 kV (Prüfschärfegrad 3)
- Signal: unsymmetrisch 1 kV (Prüfschärfegrad 2)
- LED-Signalisierung: LED-Signalisierung
- Signalisierungsarten: LED DC OK - Signalzustand Betrieb (UN = 24 V DC, IOut = IN)
- Funktion: Weiterleitung Betriebszustand
- Schaltkontakt (potenzialfrei): OptoMOS
- Anzahl Phasen: 1
- Isolationsspannung Eingang/Ausgang: 3 kV AC (Typprüfung);3,1 kV DC (Stückprüfung)
- MTBF (IEC 61709, SN 29500): > 3300000 h (25 °C);> 1900000 h (40 °C);> 880000 h (60 °C)
- Zusatztext: Klasse 3
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Montagehinweis: anreihbar: horizontal 0 mm, vertikal 50 mm
- Schutzlackiert: ja
- Ausführung der Haube: Polycarbonat
- Ausführung der Seitenteile: Aluminium
- Einsatzhöhe: ≤ 5000 m
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
- Temp Code: T4 (-25 ... +70 °C | > 60 °C, Derating: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Normbezeichnung: Netzvariation/Unterspannung
- Sicherheit Mess-, Steuer-, Regel- und Laborgeräte: Sicherheit Mess-, Steuer-, Regel- und Laborgeräte
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- DNV GL leitungsgeführte Störaussendung: DNV GL leitungsgeführte Störaussendung
- DNV: Klasse B
- DNV GL Störabstrahlung: DNV GL Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 6 kV (Prüfschärfegrad 3)
- Luftentladung: 8 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium A
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Eingang/Ausgang/Signal: unsymmetrisch
- Spannung: 230 V AC
- Spannungseinbrüche: Spannungseinbrüche
- Spannungseinbruch: 0 %
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
- Umgebungstemperatur (Startup type tested): -40 °C
- AWG: 24 ... 16 (Cu);20 (empfohlen)
- AC-Betrieb: AC-Betrieb
- Netzform: Sternnetz (TN, TT, IT (PE))
- Landesnetzspannung typisch: 120 V AC;230 V AC
- Spannungsart der Versorgungsspannung: AC
- Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
- Schutzbeschaltung: Transientenschutz | Varistor
- Leistungsfaktor (cos phi): 0,93 (230 V AC)
- Ableitstrom gegen PE: < 3,5 mA
- DC-Betrieb: DC-Betrieb
- Derating: 60 °C ... 70 °C
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %);< 0,1 % (Eingangsspannungsänderung ±10 %)
- Crest Faktor: typ. 1,72 (120 V AC);typ. 1,89 (230 V AC)
- Umweltschutzdirektive: RoHS-Richtlinie 2011/65/EU;WEEE;Reach
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 50 mm / 50 mm
- Oberschwingströme: Oberschwingströme
- Flicker: Flicker
- Anzahl der Perioden: 1 Periode
- Störaussendung: Störaussendung nach EN 61000-6-3 (Wohn- und Gewerbebereich) und EN 61000-6-4 (Industriebereich)
- Störfestigkeit: Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich)
- Geräteeingangssicherung: 6,3 A intern (Geräteschutz)
- Verlustleistung Leerlauf minimal: < 2,14 W (120 V AC)
- Verlustleistung Nennlast minimal: < 8,54 W (120 V AC)
- Integrierte Absicherung: nein
- Polkennzeichnung: 3.1 (13), 3.2 (14)
- LED aus: Versorgungsspannung Input AC nicht vorhanden (aus)
- LED ein (grün), DC OK: UOut > 21 V DC und IOut < 0,9 x IN (ein (grün), DC OK)
- Signalausgang DC OK: Signalausgang DC OK
- Art der Signalisierung: Schaltkontakt DC OK - Signalzustand Betrieb (UN = 24 V DC, IOut = IN)
- Schaltspannung: max. 30 V DC (SELV)
- Stromtragfähigkeit: max. 100 mA
- Zustandsbedingung (Kontakt geschlossen): UOut > 21 V DC und IOut < 0,9 x IN (Kontakt geschlossen)
- Zustandsbedingung (Kontakt geöffnet): UOut < 21 V DC oder IOut > 0,9 x IN (Mittelwertsbildung über 60 s) (Kontakt geöffnet)
- Einsatzhöhe (Derating Ausgangsleistung): > 2000 m (Derating: 10 %/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Sicherheit von Netzgeräten bis 1100 V (Isolierabstände): Sicherheit von Netzgeräten bis 1100 V (Isolierabstände)
- Elektrische Sicherheit: Elektrische Sicherheit
- Sichere Trennung: Sichere Trennung
- Begrenzung Netz-Oberschwingungsströme: Begrenzung Netz-Oberschwingungsströme
- Netzvariation/Unterspannung: Netzvariation/Unterspannung
- LED ein (gelb), IOut > 90 %: UOut > 21 V DC und IOut > 0,9 x IN (ein (gelb), IOut > 90 %)
- LED ein (rot), ISHORT: UOut < 21 V DC und IOut > 0,9 x IN (ein (rot), ISHORT)
- LED ein (rot blinken) OVP: UOUT > OVP (Over voltage protection) (ein (rot blinken))
- Tiefe (Gerätetiefe (Tragschienenmontage)): 115 mm (Gerätetiefe (Tragschienenmontage))
- Sicherheitskleinspannung: Sicherheitskleinspannung
- ANSI/UL 121201: ANSI/UL 121201
- Ausführung
1523018
- Eingangsspannung (nominal)
AC 100 V - 240 V
- Typ
Primär getaktete Stromversorgung
- Produkt-Art
Stromversorgung
- Eingangsspannung (min.)
100 V/AC
100 V/DC
- Ausgangsspannung
24 V/DC
- Eingänge
1.29 A
- Eingangsspannung
100 V AC ... 240 V AC V/AC
- Eingangsspannung (max.)
240 V/AC
240 V/DC
- Ausgangsstrom (max.)
5 A
- Ausgangsstrom (max.) - gerundet
5 A
120 W
- Ausgangstyp (Netzteile)
Einstellbar
- Phasen
1
- Ausgangsspannung (nom.)
24 V/DC
- Anschluss
Push-In-Federkraftanschluss
- Abm.
(L x B x H) 120 x 35 x 135 mm
- Ausgangsspannung (max.)
28 V/DC
- Ausgangsspannung (min.)
24 V/DC
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (max.) (Derating)
70 °C
- Betriebstemperatur (min.) (Derating)
60 °C
- Betriebstemperatur (min.)
-25 °C
- Herst.-Teilenr.
1523018
- Inhalt
1 St.
- Netzgeräte-Besonderheiten
schutzlackiert
- Breite
35 mm
- Höhe
135 mm
- Länge
120 mm
IP20
- Max. Temperatur
70 °C
- Min. Temperatur
-25 °C
- Typ
TRIO3-PS/1AC/24DC/5/CO
- Wirkungsgrad
94 %
- Tiefe
120 mm
- Einbauhöhe
135 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3569150 Phoenix Contact 1523018 Stromversorgung 24 V/DC 5 A 120 W Inhalt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3569150 Phoenix Contact 1523018 Stromversorgung 24 V/DC 5 A 120 W Inhalt 1 St.
Beschreibung
Primär getaktete Stromversorgung, TRIO POWER, Push-in-Anschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 5 A, einstellbar von 24 V DC ... 28 V DC
Ausführung
- Ausstattung: AC, 24..28 V, ja, 24 V, 85..264 V, 85..264 V, 90..264 V, ja
Lieferumfang
- Geliefert wird: Phoenix Contact Stromversorgung TRIO3-PS/1AC#1523018, Verpackungseinheit: 1 Stk., EAN: 4063151987954
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
Häufig gesuchte Hutschienen-Netzteile:
Weitere interessante Produkte
(*Alle Angaben sind zzgl. gesetzl. MwSt)
Versand durch Conrad Electronic
26,10 €*
Versand durch Conrad Electronic
10,90 €*
Versand durch Conrad Electronic
13,44 €*
Versand durch Conrad Electronic
11,76 €*
Basetech BT-2250320 Hutschienen-Netzteil (DIN-Rail) 12 V 4.5 A 54 W Anzahl Ausgänge:2 x Inhalt 1 St.
Versand durch Conrad Electronic
19,32 €*
Versand durch Conrad Electronic
8,39 €*
Versand durch Conrad Electronic
10,90 €*
Versand durch Conrad Electronic
18,00 €*
Versand durch Conrad Electronic
10,90 €*
Versand durch Conrad Electronic
10,92 €*
Versand durch Conrad Electronic
25,20 €*
Versand durch Conrad Electronic
8,39 €*
Versand durch Conrad Electronic
12,60 €*
Basetech BT-2250321 Hutschienen-Netzteil (DIN-Rail) 24 V 2.5 A 60 W Anzahl Ausgänge:2 x Inhalt 1 St.
Versand durch Conrad Electronic
21,00 €*
Versand durch Conrad Electronic
226,05 €*
Versand durch Conrad Electronic
7,55 €*
Versand durch Conrad Electronic
7,55 €*
Versand durch Conrad Electronic
13,20 €*
-8%
Versand durch Conrad Electronic
65,54 €
60,50 €*
Versand durch Conrad Electronic
15,12 €*
