Phoenix Contact AXC F 3152 1069208 Steuerung 24 V/DC, 5 V/DC kaufen

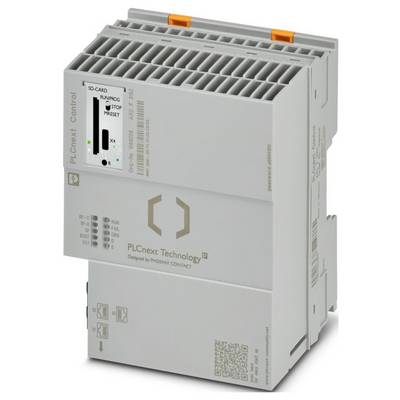

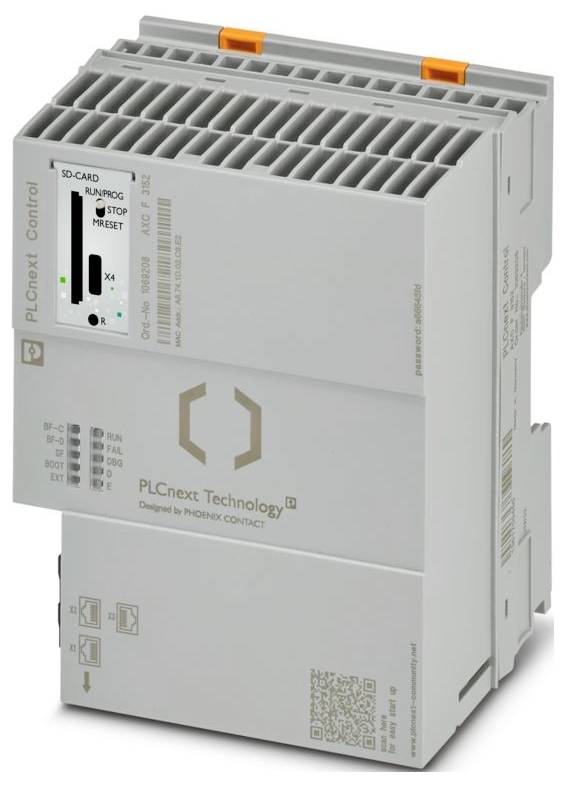

Phoenix Contact AXC F 3152 1069208 Steuerung 24 V/DC, 5 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Sept.

Verkauf und Versand:

Conrad Electronic AGB

Kostenfreier Versand ab 100,00 €

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (2.088,24 € / Stück)

2.382,35 €

-12 %

2.088,24 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLCnext Control
Bauform: modular
Anschlussart: USB Typ C
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 100 mm
Höhe: 126,93 mm
Tiefe: 75 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (Herstellerangabe, keine Bewertung durch UL)
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C bis 2000 m üNN (Derating beachten);-25 °C ... 55 °C bis 3000 m üNN (Derating beachten);55 °C (bei max. 1 A an UBus);55 °C ... 60 °C (nur in Verbindung mit einem Axioline F-Nachspeisemodul AXL F PWR 1H (Art.-Nr. 2688297));-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Anwenderhandbuch)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (nach DIN EN 61131-2)
Schock (Betrieb): 30g (nach EN 60068-2-27/IEC 60068-2-27)
Vibration (Betrieb): 5g (nach EN 60068-2-6/IEC 60068-2-6)
Abisolierlänge: 8 mm
ATEX: ATEX
IECEx: IECEx
Übertragungsgeschwindigkeit: 10/100/1000 MBit/s
Kennzeichnung: cULus
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 10 W (10 W = 15 W - 5 W)
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 3
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Ethernet: Ethernet
Bussystem: USB
Übertragungslänge: max. 100 m
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit (± 5 %))
Zertifikat: E238705
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (nach DIN EN 61131-2)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 650 mA (mit 1 A an UBus für die I/Os und UL = 24 V)
Funktion: Funktion
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Schutzbeschaltung: Überspannungsschutz | elektronisch;Verpolschutz | elektronisch
Unterstützte Protokolle: HTTP;HTTPS;PROFINET;INTERBUS;Modbus/TCP (über entsprechende Bibliothek);Modbus/RTU (über entsprechende Bibliothek);EtherNet/IP (Adapter);CANopen® (über entsprechende Bibliothek);DALI (über entsprechende Bibliothek);DALI-2 (über entsprechende App);HART (über entsprechende Bibliothek);IO-Link® (über entsprechende Bibliothek);PROFIBUS;MQTT (über entsprechende App);OPC UA® Server;OPC UA® Client (Lizenz erforderlich);DHCP (über entsprechende Bibliothek);SFTP;SMTP (über entsprechende Bibliothek);SNTP (über entsprechende Bibliothek);SNMP (über entsprechende Bibliothek);DNS (über entsprechende Bibliothek);DNP3 (über entsprechende Bibliothek);IEC 60870-5-1 (über entsprechende Bibliothek);IEC 60870-5-104 (über entsprechende Bibliothek);IPsec;syslog
Übertragungsphysik: Ethernet in RJ45-Twisted-Pair
Farbe (Gehäuse): grau (RAL 7042)
Luftdruck (Lagerung/Transport): 58 kPa ... 106 kPa (bis 4500 m üNN)
Hinweis zur Anschlussart: Nur Device-Schnittstelle
Anzahl der Prozessdaten: max. 1482 Byte (pro Station (Summe Eingangs- und Ausgangsdaten));max. 1024 Byte (Axioline F-Lokalbus (Input));max. 1024 Byte (Axioline F-Lokalbus (Output))
Device ID: 0158hex
Vendor ID: 00B0hex
Besondere Eigenschaften: Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Produkt zertifiziert nach IEC 62443-4-2 Zertifizierungsbedingungen siehe Anwenderdokumentation
Funktionalität: Funktionalität
Leistungsaufnahme: typ. 15 W (mit 1 A an UBus für die I/Os)
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Versorgungsspannung: 5 V DC (über Bussockelmodul)
Gerätefunktion: PROFINET-Controller, PROFINET-Device
PROFINET: PROFINET
Conformance Class: B
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Echtzeituhr: ja
Anzahl der unterstützten Teilnehmer: max. 128 (am PROFINET-Controller)
Systemvoraussetzungen: Systemvoraussetzungen
Unterstützte Programmiersprachen: Ablaufsprache (AS/SFC);Kontaktplan (KOP/LD);Funktionsbausteinsprache (FBS/FBD);Strukturierter Text (ST);C++;C#;Java;Python®;Simulink®
Webserver: ja
Anzahl der anschließbaren Lokalbus-Teilnehmer: max. 63 (Stromaufnahme ist zu beachten)
Axioline F-Lokalbus: Axioline F-Lokalbus
Potenziale: Versorgung des Axioline F-Lokalbusses (UBus): Potenziale: Versorgung des Axioline F-Lokalbusses (UBus)
Axioline F-Stecker: Axioline F-Stecker
IEC-61131-Laufzeitsystem: IEC-61131-Laufzeitsystem
Programmspeicher: 12 MByte
Datenspeicher: 32 MByte
Remanenter Datenspeicher: 1 MByte
Arbeitsspeicher: 2048 MByte
Engineering-Werkzeug: PLCnext Engineer;Eclipse®;Visual Studio®;MATLAB®/ Simulink®
Sicherheitsfunktion: nein
Konformität zu EMV-Richtlinien: Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Entladung statischer Elektrizität (ESD)IEC 61000-4-2 Kriterium B, ±6 kV Kontaktentladung, ±8 kV Luftentladung;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Elektromagnetische FelderIEC 61000-4-3 Kriterium A, Feldstärke: 10 V/m;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Schnelle Transienten (Burst)IEC 61000-4-4 Kriterium B, ±2 kV;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Transiente Überspannung (Surge)IEC 61000-4-5 Kriterium B, Versorgungsleitungen DC: ±0,5 kV/±1,0 kV (symmetrisch/unsymmetrisch), Feldbuskabel-Schirm: ±1,0 kV;Prüfung der Störfestigkeit nach EN IEC 61000-6-2 Leitungsgeführte StörgrößenIEC 61000-4-6 Kriterium A, Prüfspannung 10 V;Prüfung der Störaussendung nach EN IEC 61000-6-3 Klasse B
Display: Display
Trusted Platform Module: TPM 1.2 (bis Hardware-Version 03);TPM 2.0 (ab Hardware-Version 04)
Update-Rate: min. 1 ms (32 Teilnehmer);min. 2 ms (64 Teilnehmer);min. 4 ms (128 Teilnehmer)
Unterstützte Funktionalität: FSU PROFINET-Controller
Applikationsschnittstelle: OPC UA®
Stromversorgung: 1 A
Service: Service
Potenziale: Einspeisung der Logikspannung UL (aus UL wird die Versorgung des Axioline F-Lokalbusses UBus erzeugt): Potenziale: Einspeisung der Logikspannung UL (aus UL wird die Versorgung des Axioline F-Lokalbusses UBus erzeugt)
Diagnosedisplay: nein
Redundanzfunktion: ja
Industrial Cyber Security: ja
Flash-Speicher: 1 GByte (interner Flash-Speicher);SD-Karte von Phoenix Contact (externer Flash-Speicher, siehe Zubehör)
Hinweis Redundanzfunktion: applikative Systemredundanz
Beschreibung Echtzeituhr: 0,7 s/Tag = 8 ppm bei 25 °C
IoT-Plattform: PROFICLOUD
Unterstützt Cloud-Computing: ja
Prozessdatenbreite: 64 Byte ... 512 Byte (PROFINET-Device)
IoT-Fähigkeit: PROFICLOUDIoT-Fähigkeit: PROFICLOUD: IoT-Fähigkeit: PROFICLOUDIoT-Fähigkeit: PROFICLOUD
Axioline: Axioline
Hinweis Sicherheitsfunktion: Funktionale Sicherheit ist mit den linksanreihbaren Erweiterungsmodulen AXC F XT SPLC 1000 oder AXC F XT SPLC 3000 möglich.

Produkt-Art: Steuerung

Schnittstellen: USB-C
RJ45

Betriebsspannung: 24 V/DC
5 V/DC

Höhe: 126.93 mm

Länge: 75 mm

Breite: 100 mm

: IP20

Abm.: (L x B x H) 75 x 100 x 126.93 mm

Anschluss: Push-in-Anschluss

Herst.-Teilenr.: 1069208

Typ: AXC F 3152

Ausführung: modular

Programm-Speicher: 12 MB

Montageart (Details): Tragschienenmontage

Tiefe: 74.750074 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3562652 Phoenix Contact AXC F 3152 1069208 Steuerung 24 V/DC, 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3562652 Phoenix Contact AXC F 3152 1069208 Steuerung 24 V/DC, 5 V/DC

Beschreibung

PLCnext Control zur direkten Steuerung von Axioline F-I/Os. Mit drei unabhängigen Ethernet-Schnittstellen. Komplett mit Anschlussstecker und Bussockelmodul.
