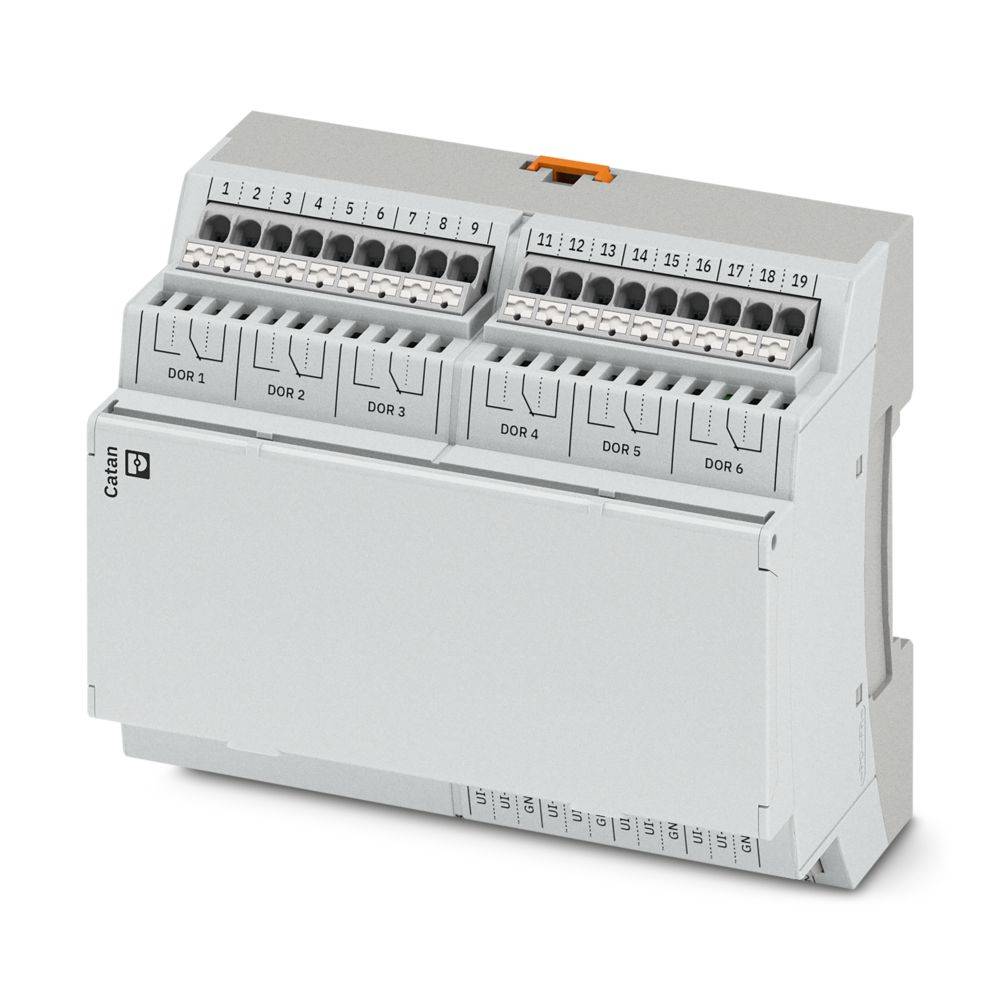

Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
410,92 €
3
2% = 10,01 €
400,91 €
5
3% = 13,35 €
397,57 €
10
4% = 16,68 €
394,24 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (410,92 € / Stück)
410,92 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produktfamilie: Catan
- Anschlussart: USB 2.0 Full speed, Buchse Typ C
- Leiterquerschnitt flexibel: 0,5 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm² (Leiteranschluss bei geöffneter Klemmstelle);0,34 mm² ... 1,5 mm² (Push-in-Anschluss)
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 89,7 mm
- Höhe: 68 mm
- Teilungseinheit: 6 TE (Tragschienengehäuse nach DIN 43871)
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -5 °C ... 50 °C (bis 3000 m üNN)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage (gemäß DIN EN 60715)
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (IEC 60664-1, EN 60664-1)
- Verschmutzungsgrad: 2 (IEC 60664-1, EN 60664-1)
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Benennung Anschluss: Anschlüsse 1 ... 19 (Relais)
- Abisolierlänge: 10 mm
- Einbaulage: horizontal
- Länge: 107,6 mm
- Übertragungsgeschwindigkeit: max. 12 MBit/s
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm²
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
- Einsatzort: Einsatz in Innenräumen
- Übertragungslänge: max. 350 m (zwischen zwei Teilnehmern)
- Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
- Anschlusstechnik: Anschlusstechnik
- Nennquerschnitt: 1,5 mm²
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: max. 250 mA;100 mA (ohne externe Last);150 mA (mit Display)
- Schutzbeschaltung: Überspannungsschutz
- Schaltspannung: max. 250 V
- Benennung: Versorgung
- Luftdruck (Lagerung/Transport): 58 kPa ... 106 kPa (bis 4500 m üNN)
- Hinweis zur Anschlussart: Single Pair Ethernet (SPE) 10BASE-T1L, geschirmt
- Eingangsstrom: 2 mA
- Eingangsfrequenz: max. 20 Hz (Signal wird entprellt)
- Grenzdauerstrom: 16 A (ohmsche Last)
- Lebensdauer mechanisch: 106 Schaltspiele
- Anzahl der Ausgänge: 6 (Wechsler)
- Schaltleistung: max. 4000 VA
- Benennung Eingang: Zählereingänge
- Eingangssignal Strom: 0 mA ... 20 mA;4 mA ... 20 mA
- Beschreibung des Eingangs: Offener/geschlossener Kontakt
- Eingangssignal Spannung: 0 V ... 10 V
- Eingangsspannungsbereich "0"-Signal: -3 V DC ... 5 V DC (Ein offener Eingang liefert immer ein 0-Signal.)
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
- Versorgungsspannung: 24 V DC
- Eingangswiderstand Spannungseingang: > 5 MΩ
- Auflösung (Strom): 0,01 mA
- Auflösung (Spannung): 1 mV
- Nenneingangsspannung UIN: 24 V DC
- Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
- Installationsort: Unterverteilung;Schaltschrank
- Versorgung:: Versorgung:
- Toleranz, relativ: max. 1 % (für Widerstände > 200 Ω)
- Toleranz, absolut: max. 0,5 K (Leitungslänge max. 30 m)
- Auflösung: 1 Impuls
- Abmessungen ohne aufgestecktes Display: Abmessungen ohne aufgestecktes Display
- Abmessungen mit aufgestecktem Display: Abmessungen mit aufgestecktem Display
- Erweiterungsbus (Link-Bus): Erweiterungsbus (Link-Bus)
- Anschluss für Catan Control Panel: Anschluss für Catan Control Panel
- Analog: Universaleingang: Analog: Universaleingang
- Toleranz, absolut (mA): max. 0,05 mA (Die Messung erfordert einen externen Parallelwiderstand von 68 Ω.)
- Toleranz, absolut (V): max. 3 mV
- Verwendbarer Sensortyp (RTD): Ni 1000;LG-Ni 1000
- Temperaturbereich: -30 °C ... 150 °C (NTC 10k);-15 °C ... 150 °C (NTC 20k)
- Temperaturauflösung: 0,1 K
- Verwendbarer Sensortyp (TC): NTC 10k;NTC 20k;NTC 10k Pre
- Widerstandsbereich: 0 Ω ... 180 kΩ
- Auflösung (Widerstand): 0,1 Ω
- Digital: Universaleingang: Digital: Universaleingang
- Hinweis Eingang: Schalten Sie den Kontakt gegen Masse.
- Eingangswiderstandsbereich: > 15 kΩ
- Zähler: Universaleingang: Zähler: Universaleingang
- Relais: Relais
- Prüfspannung: Erweiterungsbus / Logik: 500 V AC, 50 Hz, 1 min
- Prüfspannung: Logik / Funktionserde: 500 V AC, 50 Hz, 1 min
- Prüfspannung: Relaiskontakt / Logik: 4 kV AC, 50 Hz, 1 min
- Prüfspannung: Relaiskontakt / Funktionserde: 4 kV AC, 50 Hz, 1 min
- Prüfspannung: Relaiskontakt / Relaiskontakt (offener Kontakt): 1 kV, 50 Hz, 1 min
- Anschlüsse 1 ... 19 (Relais): Anschlüsse 1 ... 19 (Relais)
- Anschlüsse 31 ... 62 (Spannungsversorgung, Link-Bus, Universaleingänge): Anschlüsse 31 ... 62 (Spannungsversorgung, Link-Bus, Universaleingänge)
- Produkt-Art
Relaismodul
- Typ
CATAN DOR6 UI8
- Anzahl Ausgänge max.
6
- Betriebsspannung
24 V/DC
- Höhe
60.7 mm
- Länge
107.6 mm
- Breite
89.7 mm
IP20
- Abm.
(L x B x H) 107.6 x 89.7 x 60.7 mm
- Anschluss
Push-in-Anschluss
- Max. Stromaufnahme
250 mA
- Herst.-Teilenr.
1371364
- Montageart (Details)
Tragschienenmontage
- Tiefe
60.7 mm
107.6 mm
91 mm
60.7 mm
FALSE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
FALSE
DC
FALSE
ohne
sonstige
FALSE
ohne
ohne
TRUE
TRUE
FALSE
FALSE
IP20
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
ohne
-3-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
ohne
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relaismodul 24 V/DC
Beschreibung
Catan, Analoge Stromeingänge:, 0 mA ... 20 mA, 4 mA ... 20 mA, Analoge Temperatureingänge: , Analoge Temperatureingänge: , Schutzart: IP20
