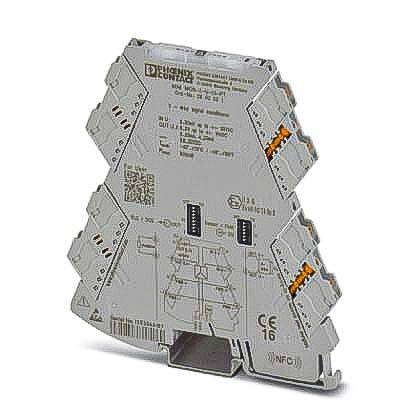

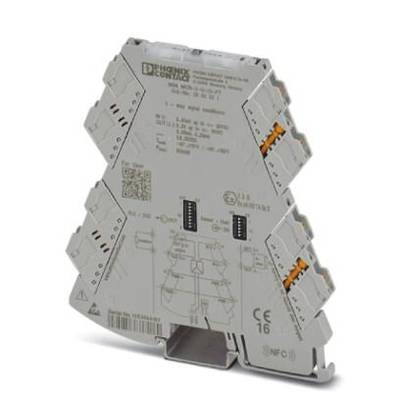

Phoenix Contact MINI MCR-2-U-UI-PT 2902021 Trennverstärker 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Trennverstärker
Eingangssignal max. (Spannung)
33 V
Typ
MINI MCR-2-U-UI-PT
Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
Anschluss
Push-In-Klemme
Datenblatt (PDF)
100 Stück
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl
Gesamt
183,16 €
zzgl. MwSt.
Kostenfreier Versand
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Technische Daten
- Schutzart: IP20 (nicht von UL bewertet)
- Leistungsaufnahme: ≤ 800 mW (bei IOUT = 20 mA, 9,6 V DC, 600 Ω Bürde)
- Abisolierlänge: 10 mm
- Leiterquerschnitt AWG: 24 ... 12 (flexibel)
- Anzahl der Kanäle: 1
- Verschmutzungsgrad: 2
- Überspannungskategorie: II
- Material Gehäuse: PBT
- Farbe: grau
- max. Ausgangsstrom: 22 mA
- Bürde/Ausgangslast Stromausgang: ≤ 600 Ω (bei 20 mA)
- Bemessungsisolationsspannung: 300 V
- Einbaulage: beliebig
- Anzahl der Eingänge: 1
- Anzahl der Ausgänge: 1
- Bürde/Ausgangslast Spannungsausgang: ≥ 10 kΩ
- Typ
MINI MCR-2-U-UI-PT
- Produkt-Art
Trennverstärker
- Eingangssignal max. (Spannung)
33 V
- Abm.
(L x B x H) 119.2 x 6.2 x 109.81 mm
- Anschluss
Push-In-Klemme
- Betriebsspannungsbereich
9.6 - 30 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannung min.
9.6 V/DC
- Eingangswiderstand
10 kΩ
- Inhalt
1 St.
- Breite
6.2 mm
- Höhe
109.81 mm
- Länge
119.2 mm
- Stromaufnahme
25 mA
- Max. Umgebungstemperatur
+70 °C
- Min. Umgebungstemperatur
-40 °C
- Querschnitt flexibel (max.)
2.5 mm²
- Querschnitt starr (max.)
2.5 mm²
- Querschnitt flexibel (min.)
0.14 mm²
- Querschnitt starr (min.)
0.14 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2141046 Phoenix Contact MINI MCR-2-U-UI-PT 2902021 Trennverstärker 1 St.
Datenblatt 2141046 Phoenix Contact MINI MCR-2-U-UI-PT 2902021 Trennverstärker 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2141046 Phoenix Contact MINI MCR-2-U-UI-PT 2902021 Trennverstärker 1 St.
Beschreibung

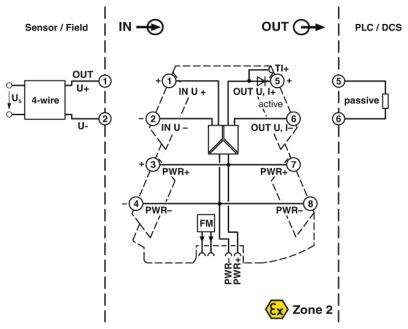

3-Wege-Trennverstärker, mit konfigurierbarem Ein- / Ausgang, zur galvanischen Trennung und Wandlung von Analogsignalen im mV- und V-Bereich sowohl unipolar als auch bipolar. Push-in-Anschlusstechnik, Standardkonfiguration.
Lieferumfang
- Geliefert wird: Phoenix Contact Trennverstärker MINI MCR-2-U-UI-PT, Verpackungseinheit: 1 Stk., EAN: 4046356651998
